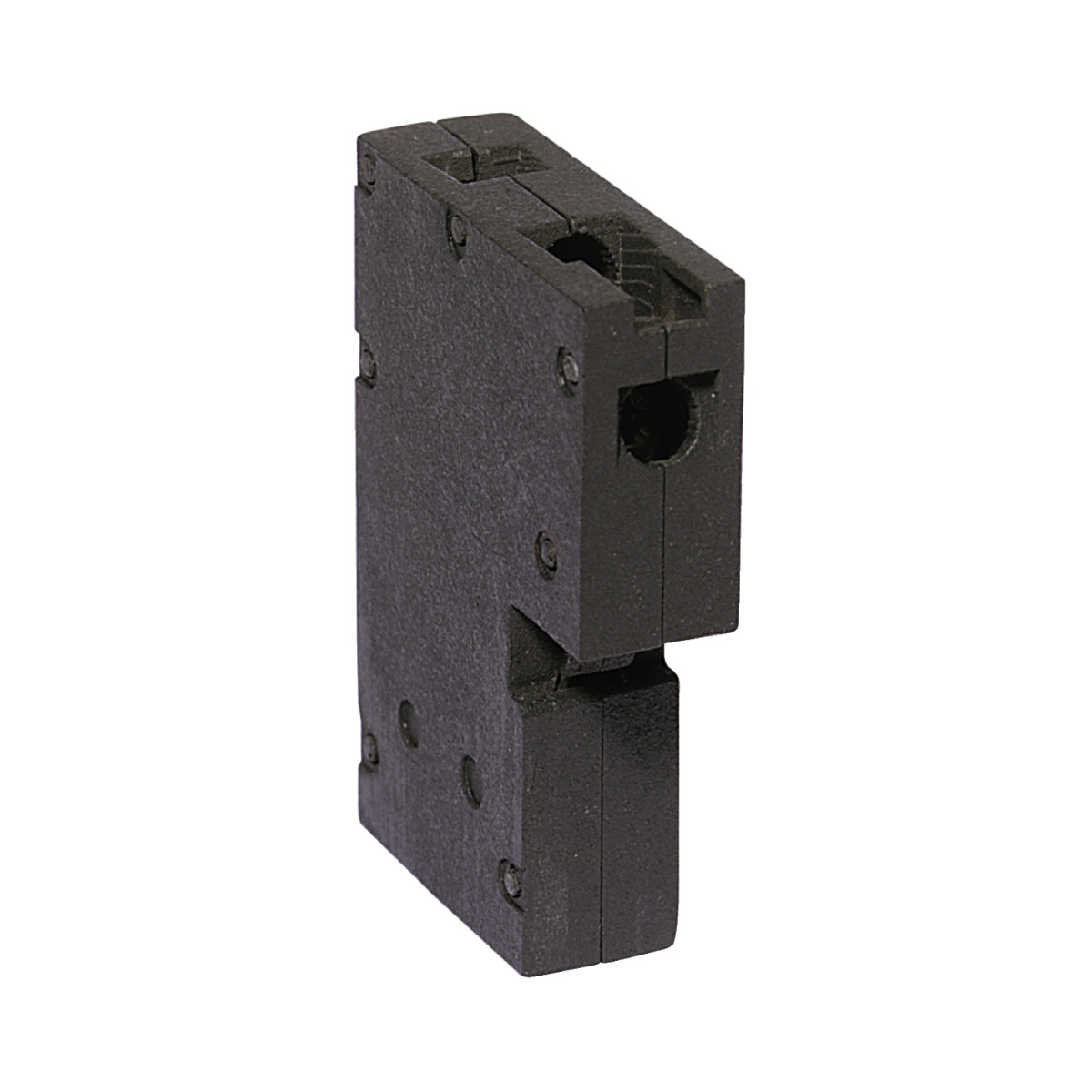

A Schneider Electric Acti9 Vigi NG125 termékcsaládhoz tartozó MXV shunt trip release (munkaáramú kioldó) egy nélkülözhetetlen komponens az ipari és kereskedelmi elektromos rendszerek biztonságának fokozásához. A 19060 cikkszámmal ellátott eszköz lehetővé teszi a távoli kikapcsolást, amely kritikus funkció vészhelyzeti rendszerekben és automatizált környezetekben egyaránt.
Ez a speciálisan tervezett munkaáramú kioldó kompatibilis az Acti9 Vigi NG125 megszakítókkal, különösen az A-SI (Super Immunised) földzárlat-védelmi típussal rendelkező eszközökkel. Működése egyszerű, de hatékony: amikor a vezérlőáramkör aktiválódik, a mechanizmus azonnal kiold, és leválasztja az áramkört, így maximális biztonságot nyújt mind a berendezések, mind a személyzet számára. A 110-240 V AC 50/60 Hz vagy 110 V DC vezérlőfeszültség-tartományban működtethető, amely rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken.
A MXV munkaáramú kioldó műszaki paraméterei lenyűgözőek: 690 V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik az EN/IEC 60947-2 szabványnak megfelelően. Az eszköz akciókijelzővel van felszerelve a helyi jelzéshez, amely egyértelműen mutatja a működési állapotot. Fizikai méreteit tekintve 106 mm magas, 25 mm széles és 80 mm mély, súlya mindössze 0,038 kg, így könnyen beilleszthető a már meglévő elektromos szekrényekbe. A kompakt méret ellenére az elektromos élettartama kiemelkedő: 10000 kapcsolási ciklus az EN/IEC 60947-2 szabvány szerint.
A Schneider Electric Acti9 NG125 MXV munkaáramú kioldó számos csatlakozási lehetőséget kínál, többek között kapocslemezt 1 vagy 2 vezetékhez, amelyek lehetnek merev, rugalmas vagy érvéghüvellyel ellátott rugalmas kábelek különböző keresztmetszetekben (0,5-2,5 mm²). A kábelcsupaszítási hossz 10 mm, a rögzítési nyomaték pedig 1 Nm. Az eszköz IP20 B és IP4 védettségi fokozattal rendelkezik, és képes ellenállni a 3-as szennyezettségi fokozatnak. Különösen figyelemre méltó a széles működési hőmérséklet-tartomány: -25°C és +60°C között használható, míg tárolási hőmérséklet-tartománya -40°C és +85°C között van. A relatív páratartalom tűrése is kiemelkedő, 95% 55°C-on.
Schneider Electric Acti9 NG125 - 19060 - MXV munkaáramú kioldó, NG125 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméktípus: Munkaáramú kioldó (Shunt trip release)
Típusjelölés: MXV
Vezérlőáramköri feszültség: 110...240 V AC 50/60 Hz, 110 V DC
Szélesség modulban: 3 (9 mm)
Kompatibilitás és alkalmazhatóság
Termékcsalád-kompatibilitás: Acti9 Vigi NG125
Termék-kompatibilitás: Add-on áram-védőkapcsolók Vigi NG125, A-SI (Super Immunised) földzárlat-védelmi típussal
Elektromos jellemzők
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-2 szerint
Elektromos élettartam: 10000 ciklus az EN/IEC 60947-2 szerint
Jelzések és szerelés
Helyi jelzés: Működésjelző
Szerelési mód: Fix
Szerelési alap: Kismegszakítóra
Fizikai jellemzők
Magasság: 106 mm
Szélesség: 25 mm
Mélység: 80 mm
Csatlakozások
Csatlakozás - sorkapcsok:
Kapocslemez - 1 kábel 0,5...2,5 mm² - merev
Kapocslemez - 1 kábel 0,5...1,5 mm² - rugalmas
Kapocslemez - 1 kábel 0,5...1,5 mm² - rugalmas érvéghüvellyel
Kapocslemez - 2 kábel 2,5 mm² - rugalmas
Kapocslemez - 2 kábel 2,5 mm² - merev
Kapocslemez - 2 kábel 1,5 mm² - rugalmas érvéghüvellyel
Kábelcsupaszítási hossz: 10 mm
Meghúzási nyomaték: 1 Nm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
IP védettségi fokozat: IP20 B az EN/IEC 60947-2 szerint, IP4 az EN/IEC 60947-2 szerint
Szennyezettségi fokozat: 3 az EN/IEC 60947-2 szerint
Túlfeszültségi kategória: II
Trópusállóság: 2 az EN/IEC 60947-2 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti működési hőmérséklet: -25...60 °C
Tárolási hőmérséklet: -40...85 °C
