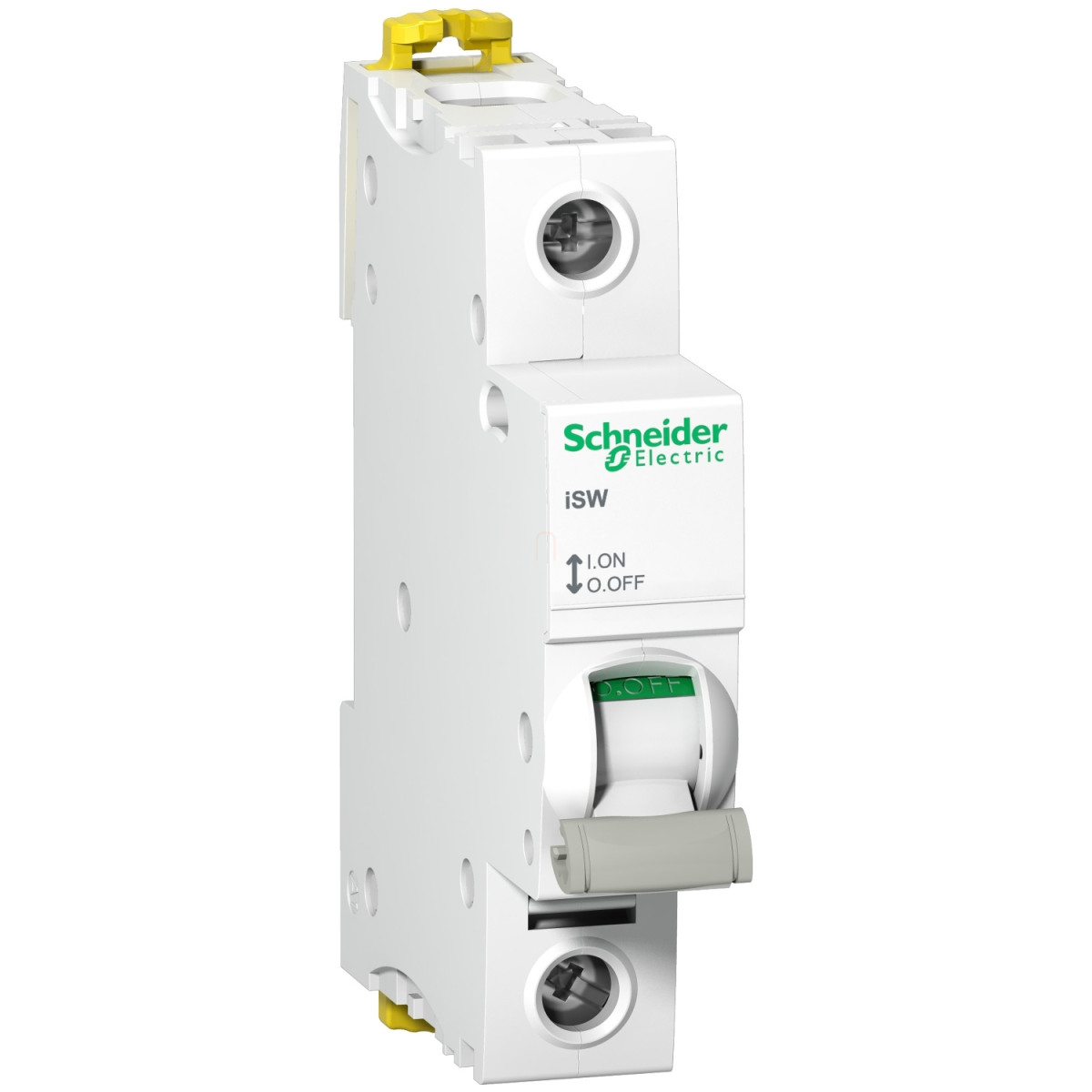

A Schneider Electric Acti9 iSW terheléskapcsolója az A9S65192 cikkszámmal kiváló választás, ha megbízható és hatékony kapcsolót keresel elektromos rendszeredhez. Ez az 1P (egy pólusú) terheléskapcsoló 125A névleges áramerősséggel és 240V AC működési feszültséggel rendelkezik, így tökéletesen alkalmazható mind lakossági, mind ipari környezetben.
A Schneider Electric Acti9 sorozatú iSW kapcsoló-leválasztó két fő alkalmazási területen használható: vezérlésre és leválasztásra (izolálásra). Az AC-22A felhasználási kategóriába tartozik, és alkalmas leválasztásra is, ami azt jelenti, hogy képes biztonságosan megszakítani az áramkört, amikor szervizelésre vagy karbantartásra van szükség. A fehér színű eszköz könnyen felismerhető ON/OFF jelzéssel rendelkezik, így mindig láthatod az aktuális állapotot. A készülék kapcsolási helyzetét mutató kontaktus pozíció indikátor tovább növeli a használat biztonságát.
Műszaki szempontból a Schneider Electric Acti9 iSW A9S65192 terheléskapcsoló kiemelkedő paraméterekkel rendelkezik. Az 5 kA névleges zárlati bekapcsolási képesség (Icm) és az 1500 A névleges rövid idejű áram-terhelhetőség (Icw) garantálja a biztonságos működést még rendkívüli körülmények között is. A 250V AC névleges szigetelési feszültség (Ui) és a 6 kV névleges lökőfeszültség-állóság (Uimp) további védelmet biztosít a hálózati túlfeszültségek ellen. Ezek a jellemzők megfelelnek az IEC 60947-3 és EN 60947-3 szabványok követelményeinek, biztosítva a megbízható teljesítményt.
A Schneider Electric Acti9 iSW A9S65192 kapcsoló-leválasztó felszerelése és használata rendkívül egyszerű. DIN-sínre rögzíthető, fix szerelési móddal, és kompatibilis a fésűs gyűjtősínnel és elosztóblokkokkal mind alsó, mind felső oldalon. A 18 mm szélesség (2 osztásnyi hely a moduláris elosztóban) mellett a készülék magassága 85 mm, mélysége pedig 73 mm. A kompakt méret ellenére rendkívül tartós: mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 2500 ciklus.
A csatlakozási lehetőségek tekintetében az Acti9 iSW A9S65192 kapcsoló-leválasztó tunnel típusú kapcsokkal van ellátva, amelyek mind alul, mind felül elhelyezkedhetnek. Ezek a kapcsok alkalmasak legfeljebb 1 x 50 mm² merev vezeték, vagy 1 x 35 mm² hajlékony vezeték (érvéghüvellyel vagy anélkül) fogadására. A vezeték lecsupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A bekötés szempontjából fontos, hogy az IP20 védettségi fokozat mellett a termék 3-as szennyezettségi fokozattal és 2-es trópusi klíma állósági besorolással rendelkezik, így szélsőségesebb környezetben is megbízhatóan működik. Az eszköz -25°C és 60°C közötti környezeti hőmérsékleten üzemeltethető, és -40°C és 85°C között tárolható, miközben akár 95% relatív páratartalmat is elvisel 55°C-on.
Schneider Electric Acti9 iSW - A9S65192 - terheléskapcsoló, 1P, 125A, 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Készülék rövid neve: iSW
Készülék alkalmazása: Vezérlés, Leválasztás
Pólusok leírása: 1P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Elektromos jellemzők
Névleges üzemi áram: 125 A 240 V AC 50/60 Hz
Névleges üzemi feszültség: 240 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség: 5 kA kapcsoló-leválasztó önállóan
Névleges rövid idejű áram-terhelhetőség: 1500 A
Névleges szigetelési feszültség: 250 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fizikai jellemzők
Vezérlés típusa: Billenőkaros
Helyi jelzés: BE/KI jelzés
Kontaktus pozíció jelző: Igen
Rögzítési mód: Fix
Szerelési alap: DIN-sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
9 mm-es osztásegység: 2
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 2500 ciklus
Csatlakozások - kapcsok
Kapcsok típusa: Tunnel típusú kapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Kapcsok típusa: Tunnel típusú kapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony
Kapcsok típusa: Tunnel típusú kapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony érvéghüvellyel
Vezeték lecsupaszítási hossza: 14 mm
Meghúzási nyomaték: 3.5 Nm
Környezeti jellemzők
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusi klíma állóság: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet tartomány (üzemelés): -25...60 °C
Környezeti hőmérséklet tartomány (tárolás): -40...85 °C
