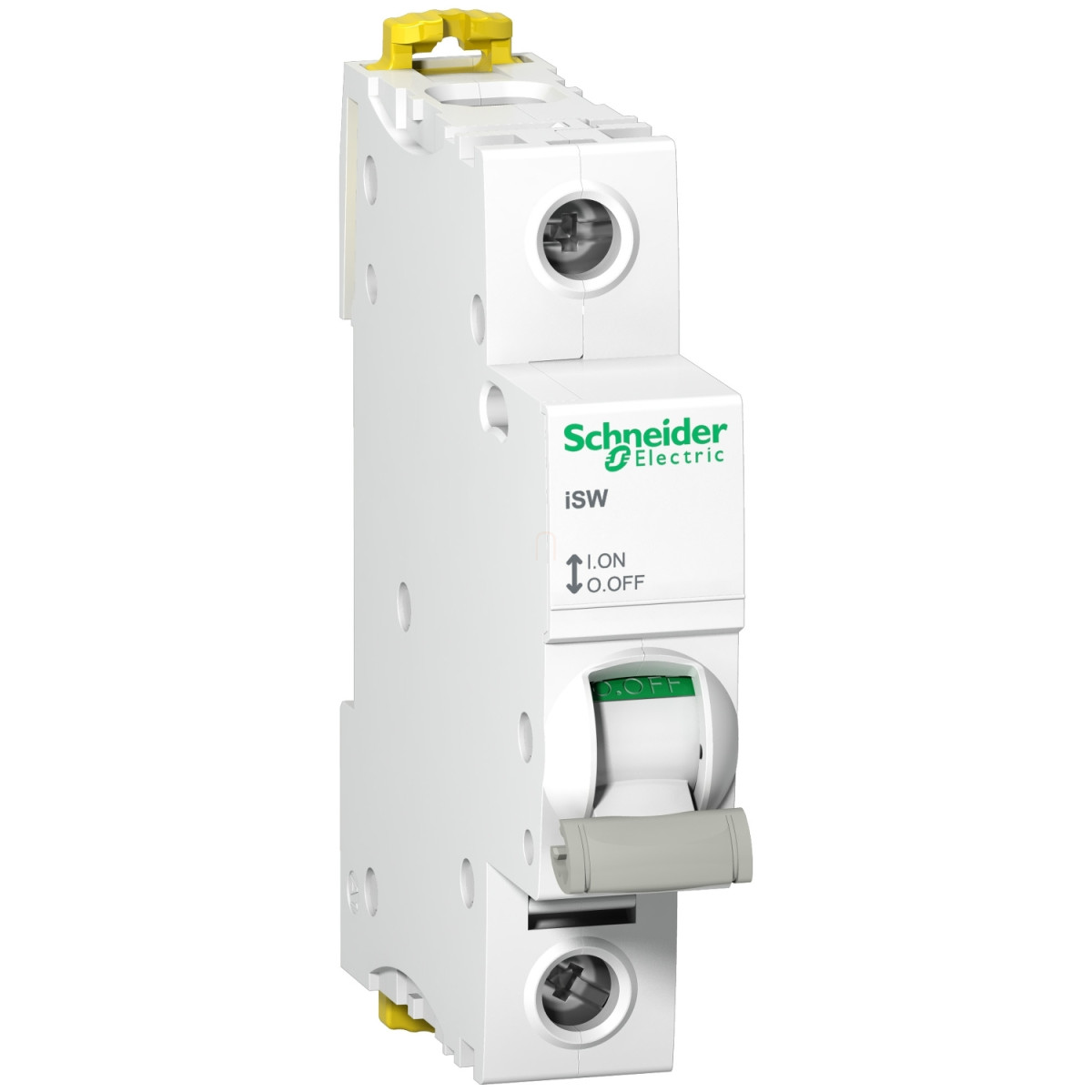

A Schneider Electric Acti9 iSW A9S65163 terheléskapcsoló egy kimagasló teljesítményű, egypólusú kapcsolóeszköz, amely 63A névleges árammal rendelkezik 240V AC hálózaton. Ez a kompakt moduláris készülék tökéletes választás ipari és kereskedelmi alkalmazásokban, ahol megbízható terhelés-leválasztásra és szigetelésre van szükség.
Az Acti9 termékcsalád részeként ez a terheléskapcsoló kiváló műszaki paraméterekkel büszkélkedhet. A készülék AC-22A felhasználási kategóriába tartozik, és teljes mértékben alkalmas szigetelési feladatokra. Működését toggle (billenő) kapcsolóval vezérelheted, ami egyértelmű ON/OFF kijelzést biztosít a kapcsoló állásáról. A készülék rendelkezik érintkezőpozíció-jelzővel is, ami további biztonságot jelent a telepítés és használat során.
A termék műszaki paraméterei kiemelkedők: 5 kA kapcsolási képesség, 1260A rövid idejű áramterhelés, 250V szigetelési feszültség és 6kV lökőfeszültség-állóság. Ezek a jellemzők garantálják a hosszú élettartamot és a megbízható működést. A Schneider Electric A9S65163 mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 15000 ciklus, ami jól mutatja a termék robusztus kialakítását.
A készülék telepítése rendkívül egyszerű, DIN sínre szerelhető, és kompatibilis fésűs sínnel is, mind felül, mind alul. A kapcsoló 18 mm szélességű (2 modul), 85 mm magas és 73 mm mély, fehér színű kompakt készülékház teszi könnyen beilleszthetővé bármilyen elosztótáblába. A csatlakozókapcsok alagút típusúak, és lehetővé teszik akár 1x50 mm² merev vezető, valamint 1x35 mm² rugalmas vezető vagy érvéghüvelyes rugalmas vezető bekötését. A vezeték csupaszítási hossza 14 mm, a csavarok meghúzási nyomatéka pedig 3,5 Nm.
A termék környezetvédelmi szempontból is figyelemre méltó, hiszen megfelel az IEC 60947-3 és EN 60947-3 szabványoknak. IP20-as védettséggel rendelkezik, 3-as szennyezettségi fokozatú és 2-es trópusi klímára való alkalmasságú. Széles hőmérséklettartományban használható: -25°C és +60°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között van. Relatív páratartalom szempontjából 95%-ot bír el 55°C-on, ami szélsőséges körülmények között is megbízható működést garantál.
Schneider Electric Acti 9 iSW - A9S65163 - terheléskapcsoló, 1P, 63A, 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Készülék rövid neve: iSW
Alkalmazás: Vezérlés, szigetelés
Pólusok száma: 1P
Felhasználási kategória: AC-22A
Szigetelési alkalmasság: Igen
Műszaki paraméterek
Névleges üzemi áram [Ie]: 63 A 240 V AC 50/60 Hz
Névleges üzemi feszültség [Ue]: 240 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség [Icm]: 5 kA önálló kapcsolóként
Névleges rövididejű áramterhelhetőség [Icw]: 1260 A
Névleges szigetelési feszültség [Ui]: 250 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Vezérlés típusa: Billenőkapcsolós
Helyi jelzés: BE/KI jelzés
Érintkezőpozíció-jelző: Igen
Szerelési adatok
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs sín kompatibilitás: Felső vagy alsó: IGEN
9 mm-es osztások: 2
Méretek
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 73 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozás
Csatlakozó típusa: Alagút típusú kapcsok (felső vagy alsó) - <= 1 x 50 mm² - merev
Csatlakozó típusa: Alagút típusú kapcsok (felső vagy alsó) - <= 1 x 35 mm² - rugalmas
Csatlakozó típusa: Alagút típusú kapcsok (felső vagy alsó) - <= 1 x 35 mm² - érvéghüvelyes rugalmas
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi szint: IP20
Szennyezettségi fokozat: 3
Trópusi klímára való alkalmasság: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
