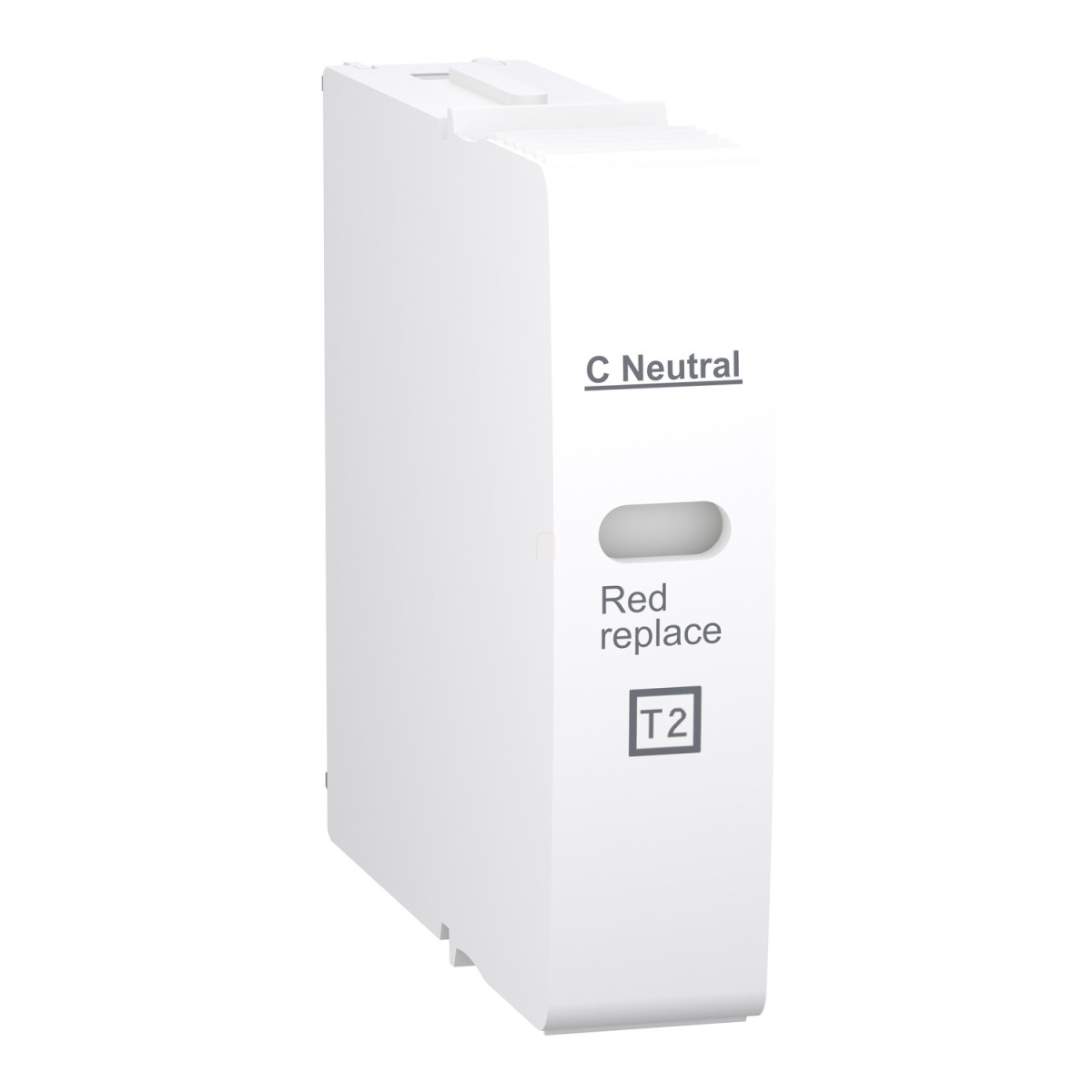

A Schneider Electric Acti9 iQuick PRD sorozatú, C neutral-350 típusú túlfeszültség-levezető cserebetét (A9L16313) egy speciálisan kialakított védelmi komponens, amely az elektromos hálózatokat védi a túlfeszültség okozta károsodásoktól. Ez a 2-es típusú túlfeszültség-védelmi eszköz a nullavezetékbe kerül beépítésre, és kiváló védelmet biztosít villámlás vagy kapcsolási műveletek során keletkező túlfeszültség-impulzusok ellen.
A cartridge C neutral-350 kompatibilis az Acti9 iQuick PRD8r, PRD20r és PRD40r túlfeszültség-levezetőkkel, legyen szó akár 1P+N vagy 3P+N kivitelről. A GDT (Gas Discharge Tube) technológiára épülő eszköz rendkívül gyors, kevesebb mint 25 nanoszekundumos válaszidővel rendelkezik, ami biztosítja az azonnali védelmet a kritikus berendezések számára. A nominális kisütőáram 20 kA, míg a maximális kisütőáram eléri a 65 kA-t, tehát még jelentős túlfeszültség esetén is hatékony védelmet nyújt.
Az üzemi feszültség 230 V AC 50 Hz, a maximális folyamatos üzemi feszültség (Uc) pedig 264 V. A feszültségvédelmi szint (Up) kevesebb mint 1,5 kV, ami kiváló védelmet jelent az érzékeny elektronikai berendezések számára. A termék fehér színű (RAL 9003), PBT (polibutilén-tereftalát) anyagból készült, és plug-in kivitelű, azaz szerszám nélkül, egyszerűen behelyezhető az SPD (Surge Protection Device) modulba. Méretei kompaktak: 50 mm magas, 12 mm széles és 57 mm mély, így mindössze 1,3 egységnyi helyet foglal a 9 mm-es osztású szerelősínen.
A termék előlapján IP20-as védettséget biztosít, és helyi jelzőrendszerrel rendelkezik (fehér/piros zászlóval), amely egyértelműen jelzi, ha a túlfeszültség-levezető élettartama kimerült és cserére szorul. Az eszköz mind TT, mind TN földelési rendszerekben alkalmazható, és széles működési hőmérséklet-tartománnyal rendelkezik (-25°C és +60°C között). A tárolási hőmérséklet-tartomány -40°C és +70°C közötti, a relatív páratartalom pedig 5-95% lehet. A termék 0-2000 méteres tengerszint feletti magasságig használható. A Schneider Electric Acti9 iQuick PRD túlfeszültség-védelmi rendszerének részeként ez a cserebetét biztosítja, hogy a védelmi rendszer minimális karbantartással hosszú távon is megbízhatóan működjön.
Schneider Electric Acti9 iQuick PRD - A9L16313 - cserebetét, Cnulla - 350 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Cserebetét
Termék rövid neve: C neutral-350
Kompatibilitás: Acti9 iQuick PRD40r, Acti9 iQuick PRD20r, Acti9 iQuick PRD8r
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: EN 61643-11, IEC 61643-1
Tanúsítványok: KEMA-KEUR, NF
Kiegészítő információk
Túlfeszültség-levezető osztály: 2-es típus
Technológia: GDT (gázkisülő cső)
Rendeltetés: iQuick PRD40r 1P+N, iQuick PRD40r 3P+N, iQuick PRD20r 1P+N, iQuick PRD20r 3P+N, iQuick PRD8r 1P+N, iQuick PRD8r 3P+N túlfeszültség-levezetőkhöz
Földelési rendszer: TT, TN
Névleges üzemi feszültség: 230 V AC 50 Hz
Névleges kisütőáram: 20 kA
Maximális kisütőáram: 65 kA
Maximális folyamatos üzemi feszültség: 264 V
Maximális feszültségvédelmi szint: <1,5 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Szerelési mód: Plug-in
Szerelési alap: SPD modulba
9 mm-es osztás: 1,3
Magasság: 50 mm
Szélesség: 12 mm
Mélység: 57 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 5...95%
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet üzemelés közben: -25...60°C
Környezeti hőmérséklet tárolás esetén: -40...70°C
