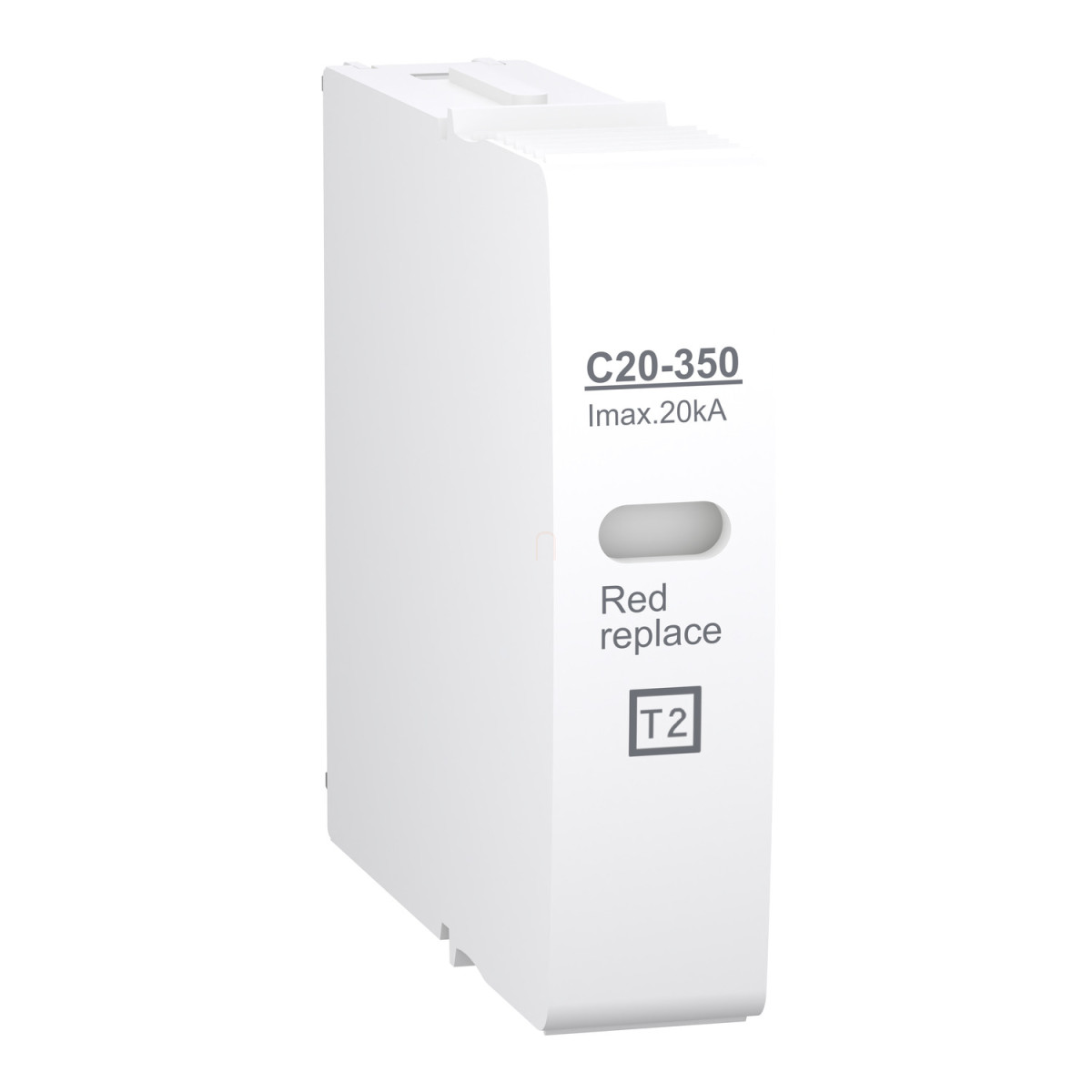

A Schneider Electric Acti9 iQuick PRD termékcsaládjának C20-350 típusú túlfeszültség-védelmi cserebetéte (A9L16311) professzionális megoldást kínál az elektromos hálózatok védelmére. Ez a 2. típusú túlfeszültség-levezető modul kifejezetten az Acti9 iQuick PRD20r túlfeszültség-védelmi készülékekhez lett kifejlesztve, és tökéletesen illeszkedik az 1P+N, 3P, valamint 3P+N konfigurációkhoz.
A C20-350 cserebetét fő feladata, hogy megvédje az elektromos rendszert a hálózaton érkező túlfeszültség-impulzusoktól, különösen a villámcsapások közvetett hatásaitól. A termék MOV (fém-oxid varisztor) technológián alapul, amely rendkívül gyors, kevesebb mint 25 nanoszekundumos válaszidőt biztosít, így azonnal reagál a veszélyes túlfeszültségekre. A Schneider Electric C20-350 modulnak 5 kA névleges levezetőárama és 20 kA maximális levezetőképessége van, ami megfelelő védelmet nyújt a legtöbb alkalmazásban.
A túlfeszültség-védelmi cserebetét 230 V AC 50 Hz névleges üzemi feszültséggel rendelkezik, és maximum 350 V folyamatos üzemi feszültséget képes elviselni. A védelmi szint (Up) kevesebb mint 1,2 kV, ami biztosítja, hogy a védett berendezések biztonságban maradjanak. A C20-350 modul TT és TN földelési rendszerekben egyaránt alkalmazható, és megfelel az IEC 61643-1 és EN 61643-11 szabványoknak. A termék KEMA-KEUR és NF tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és a megbízhatóságot.
A C20-350 cserebetét praktikus státuszjelzővel (fehér/piros zászlóval) van ellátva, amely vizuálisan jelzi a modul állapotát, megkönnyítve a rendszeres karbantartást és a gyors hibafelismerést. A modul plug-in kivitelű, így könnyen behelyezhető és cserélhető a megfelelő SPD (túlfeszültség-védelmi eszköz) modulban. Kompakt méretei (50 mm magasság, 12 mm szélesség, 57 mm mélység) és fehér (RAL 9003) színű, PBT (polibutilén-tereftalát) anyagból készült háza biztosítja a könnyű beépíthetőséget és a hosszú élettartamot. Az előlapi IP20-as védettség megfelelő biztonságot nyújt a normál beltéri alkalmazásokhoz. A termék széles üzemi hőmérséklettartományban (-25°C és +60°C között) használható, és akár 2000 méteres tengerszint feletti magasságig telepíthető. A Schneider Electric A9L16311 cikkszámú C20-350 túlfeszültség-védelmi cserebetét ideális választás villanyszerelők, rendszerintegrátorok és épületüzemeltetők számára, akik megbízható védelmet szeretnének biztosítani az elektromos rendszerek és a csatlakoztatott berendezések számára.
Schneider Electric Acti 9 iQuickPRD - A9L16311 - cserebetét, C20 - 350 műszaki adatok
Általános információk
Termékcsalád: Acti9
Termék típusa: Cserebetét túlfeszültség-levezetőhöz
Rövid terméknév: C20-350
Kompatibilis sorozat: Acti9 iQuick PRD20r
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: IEC 61643-1, EN 61643-11
Terméktanúsítványok: KEMA-KEUR, NF
Műszaki jellemzők
Túlfeszültség-levezető osztálya: 2-es típus
Technológia: MOV (fém-oxid varisztor)
Felhasználási terület: Túlfeszültség-védelmi eszköz iQuick PRD20r 1P + N, 3P, 3P + N
Kompatibilis földelési rendszerek: TT, TN
Névleges üzemi feszültség [Ue]: 230 V AC 50 Hz
Névleges levezetőáram: 5 kA
Maximális levezetőáram: 20 kA
Maximális folyamatos üzemi feszültség [Uc]: 350 V
Maximális védelmi szint [Up]: <1,2 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Szerelési mód: Dugaszolható
Szerelési tartó: SPD modulba
9 mm-es osztások: 1,3
Fizikai jellemzők
Magasság: 50 mm
Szélesség: 12 mm
Mélység: 57 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti feltételek
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 5...95%
Üzemelési magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
