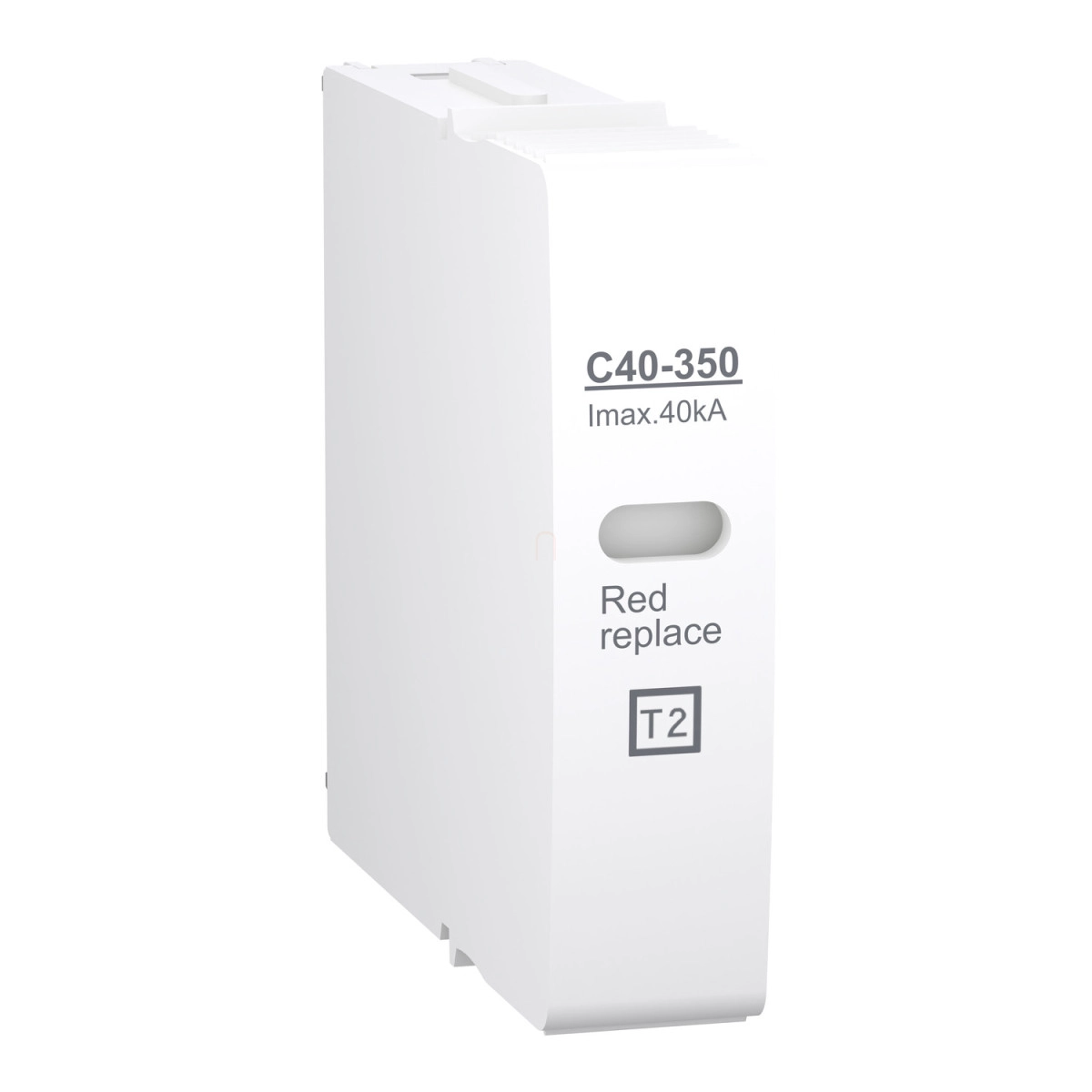

A Schneider Electric Acti 9 iQuickPRD A9L16310 C40-350 cserebetét egy professzionális túlfeszültség-védelmi eszköz, amely elektromos elosztóhálózatok védelmére szolgál. Ez a kompakt, mégis nagy teljesítményű túlfeszültség-levezető a Schneider Electric népszerű Acti9 termékcsaládjának szerves része, amely elsősorban az Acti9 iQuick PRD40r túlfeszültség-védelmi eszközökkel való használatra terveztek.
A C40-350 cserebetét 2-es típusú túlfeszültség-védelmi eszközként van besorolva, és fém-oxid varisztor (MOV) technológiát alkalmaz a túlfeszültségek gyors és hatékony levezetésére. Ez a technológia lehetővé teszi, hogy mindössze 25 nanoszekundumnál rövidebb válaszidő alatt reagáljon a hálózaton jelentkező túlfeszültségre, ezzel megvédve az értékes elektromos berendezéseket a károsodástól. A termék kompatibilitást mutat mind a TN, mind a TT földelési rendszerekkel, így rugalmasan alkalmazható különböző elektromos installációkban. Az A9L16310 cikkszámú betét speciálisan az iQuick PRD40r 1P+N, 3P, valamint 3P+N változatokhoz készült, biztosítva az optimális védelmet.
Műszaki paraméterei impresszívek: 230V AC 50Hz névleges üzemi feszültség mellett 20kA névleges levezetőképességgel rendelkezik, miközben maximális levezetőképessége eléri a 40kA-t. A maximális folyamatos üzemi feszültség 350V, míg a feszültségvédelmi szint (Up) kevesebb mint 1,4kV. A termék továbbá rendelkezik helyi állapotjelzéssel, amely egy fehér/piros zászló formájában jelzi a betét állapotát, megkönnyítve a rendszeres ellenőrzést és karbantartást. A plug-in kivitel rendkívül egyszerű telepítést és cserét tesz lehetővé, így minimalizálva az állásidőt. A betét SPD modulba szerelhető, és mindössze 1,3 darab 9 mm-es osztást foglal el, így nem igényel jelentős helyet az elosztószekrényben. A termék méretei kompaktak: 50 mm magas, 12 mm széles és 57 mm mély, fehér (RAL 9003) színű PBT (polibutilén-tereftalát) házban.
A C40-350 cserebetét megfelel a legfontosabb nemzetközi szabványoknak, köztük az IEC 61643-1 és EN 61643-11 előírásainak, valamint KEMA-KEUR és NF tanúsítványokkal is rendelkezik, amelyek garantálják a magas minőséget és megbízhatóságot. Környezeti specifikációi ugyancsak figyelemre méltóak: IP20-as védettség a előlap részén, 5-95% relatív páratartalom-tűrés, 0-2000 méteres működési magasság, valamint széles, -25°C és +60°C közötti üzemi hőmérséklet-tartomány. A Schneider Electric Acti9 iQuickPRD A9L16310 C40-350 cserebetét ideális választás mindazok számára, akik professzionális, megbízható és hatékony védelmet keresnek elektromos rendszerük számára a túlfeszültségek okozta károk ellen.
Schneider Electric Acti 9 iQuickPRD - A9L16310 - cserebetét, C40 - 350 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék vagy komponens típusa: Cserebetét
Eszköz rövid neve: C40-350
Kompatibilitás: Acti9 iQuick PRD40r
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: IEC 61643-1, EN 61643-11
Termék tanúsítványok: KEMA-KEUR, NF
Kiegészítő információk
Túlfeszültség-levezető osztály típusa: 2-es típus
Túlfeszültség-levezető technológia: MOV (fém-oxid varisztor)
Termék rendeltetése: Túlfeszültség-védelmi eszköz iQuick PRD40r 1P + N, Túlfeszültség-védelmi eszköz iQuick PRD40r 3P, Túlfeszültség-védelmi eszköz iQuick PRD40r 3P + N
Földelési rendszer: TN, TT
Névleges üzemi feszültség [Ue]: 230 V AC 50 Hz
Névleges levezetőáram: 20 kA
Maximális levezetőáram: 40 kA
Maximális folyamatos üzemi feszültség [Uc]: 350 V
Maximális feszültségvédelmi szint [Up]: <1,4 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Szerelési mód: Plug-in
Szerelési alap: SPD modulba
9 mm-es osztások: 1,3
Magasság: 50 mm
Szélesség: 12 mm
Mélység: 57 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 5...95 %
Üzemi magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
