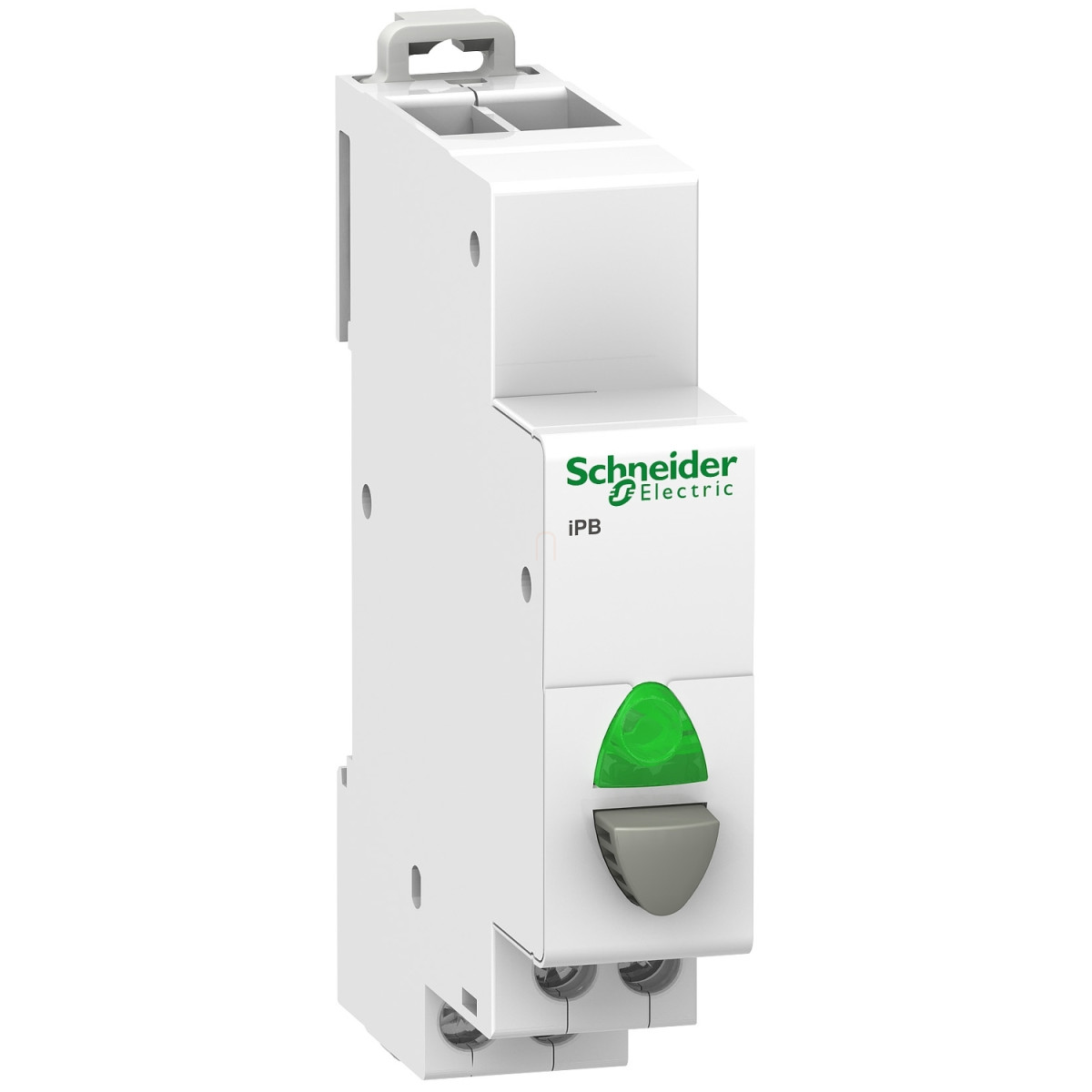

Az Acti9 iPB A9E18038 nyomógomb a Schneider Electric prémium minőségű terméke, amely kifejezetten ipari és kereskedelmi villamos rendszerekbe történő beépítésre készült. Ez a kiváló minőségű kapcsolóelem az Acti9 termékcsalád részeként biztosítja a magas szintű megbízhatóságot és tartósságot, amelyet a szakemberek elvárnak a vezető villamos ipari gyártótól.
A termék egy 1NO (normally open, alaphelyzetben nyitott) érintkezővel rendelkezik, amely akár 20A névleges üzemi áramerősséget és 250V AC névleges üzemi feszültséget is képes kapcsolni. A szürke színű nyomógomb zöld LED visszajelzővel van ellátva, amely jól láthatóan jelzi az üzemállapotot. A LED jelzőfény 12-48V AC/DC tápfeszültséggel működik, rendkívül hosszú, 100.000 órás élettartammal rendelkezik állandó világítási hatékonyság mellett, miközben energiafogyasztása mindössze 0,3W. Ez az alacsony fogyasztás különösen előnyös folyamatos üzem esetén.
A Schneider Electric Acti9 iPB A9E18038 nyomógomb 35 mm-es szimmetrikus DIN-sínre szerelhető, így tökéletesen illeszkedik a legtöbb villamos elosztószekrénybe. Szélessége mindössze 18 mm (2 modul széles, 9 mm-es osztásközzel), magassága 82 mm, mélysége pedig 71,5 mm. Fehér színű kialakítása jól illeszkedik a többi Acti9 családba tartozó eszközhöz, így esztétikus megjelenést biztosít az elosztószekrényben. Kompatibilis a Clario, Librio és ProDis gyűjtősín és elosztóblokk rendszerekkel, ami rugalmas telepítési lehetőségeket kínál.
A termék kiemelkedő elektromos tartóssággal rendelkezik, AC-22 kategóriában 30.000 kapcsolási ciklust garantál AC 50/60 Hz esetén. A csatlakozások lépcsőzetes alagútkapcsok formájában kerültek kialakításra, amelyek különböző keresztmetszetű vezetékek csatlakoztatását teszik lehetővé: 0,5 mm² merev, rugalmas vagy érvéghüvelyes rugalmas vezetékek, valamint 2,5 mm² merev, rugalmas vagy érvéghüvelyes rugalmas vezetékek is használhatók. A huzalozás során 9 mm-es csupaszítási hosszt kell alkalmazni, a csavarok meghúzási nyomatéka pedig 1 Nm. Az eszköz szélsőséges környezeti körülmények között is megbízhatóan működik, -35°C és +70°C közötti üzemi hőmérsékleten, akár 95% relatív páratartalom mellett 55°C-on. Az A9E18038 nyomógomb tropikalizáció 2-es szintű védelemmel rendelkezik, ami növeli ellenállóképességét a párás, nedves környezetben történő használat során. A termék megfelel az IEC 60669-1 és IEC 60947-5-1 szabványoknak, ami garantálja a biztonságos és szabványos működést.
Schneider Electric Acti 9 iPB - A9E18038 - nyomógomb, 1NO, szürke, zöld LED, 12 - 48VAC műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iPB
Terméktípus: Nyomógomb
Rövid terméknév: iPB
Cikkszám: A9E18038
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki jellemzők
Érintkező típus és összetétel: 1 NO (alaphelyzetben nyitott)
Névleges üzemi áram [Ie]: 20 A
Névleges üzemi feszültség [Ue]: 250 V AC
Vezérlés típusa: 1 nyomógomb szürke
Helyi jelzés: Zöld LED jelző, 100000 óra állandó világítási hatékonyság (fogyasztás 0,3 W)
Jelzőáramkör feszültsége: AC: 12...48 V 50/60 Hz, DC: 12...48 V
Szerelési adatok
Szerelési mód: Rögzített
Szerelési tartó: 35 mm szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül: Clario, Felül: Librio, Felül: ProDis
9 mm osztásköz: 2
Fizikai jellemzők
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Elektromos jellemzők
Elektromos élettartam: AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások - kapcsok: Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² merev, Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² rugalmas, Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² rugalmas érvéghüvellyel, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² merev, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² rugalmas, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklet működés közben: -35…70 °C
Környezeti levegő hőmérséklet tárolás során: -40…80 °C
