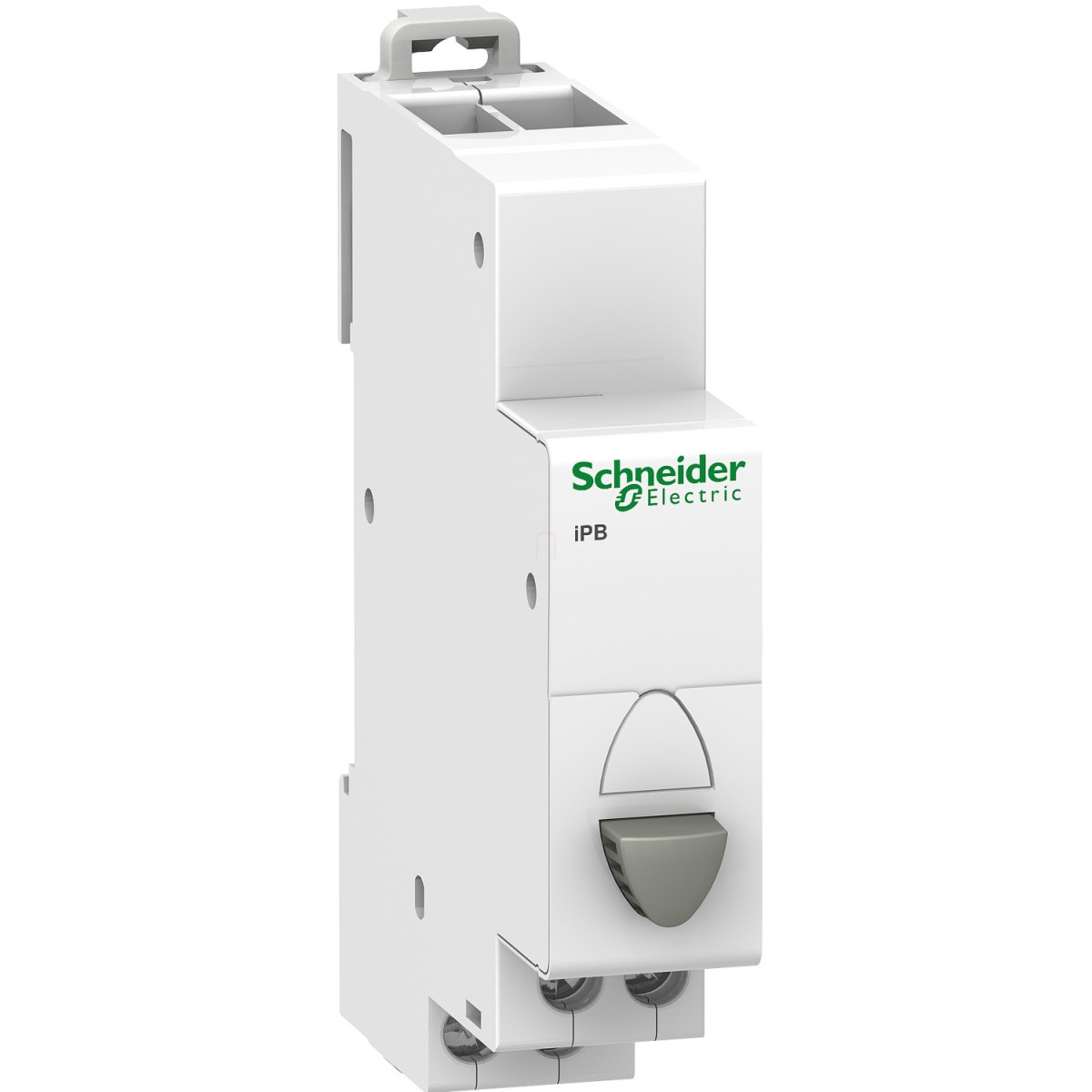

Az Acti9 iPB nyomógomb egy sokoldalú és megbízható elektromos kapcsolóeszköz, amely a Schneider Electric Acti9 termékcsalád része. Az A9E18033 cikkszámú, szürke színű nyomógomb ideális választás különféle ipari és kereskedelmi vezérlési alkalmazásokhoz, ahol megbízható működésre és hosszú élettartamra van szükség.
Az Acti9 iPB nyomógomb technikai kialakítása rendkívül felhasználóbarát. A készülék 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, ami sokoldalú vezérlési lehetőségeket biztosít. A 20 A névleges üzemi áram és a 250 V AC névleges üzemi feszültség lehetővé teszi, hogy a termék különböző terhelések kapcsolására alkalmas legyen. A nyomógomb szürke színű, ami megkönnyíti az azonosítását a kapcsolószekrényben. Az Acti9 iPB nyomógomb kompatibilis különböző Schneider Electric gyártmányú gyűjtősínekkel, mint például a Clario, Librio és ProDis sorozatokkal, így könnyen integrálható a meglévő rendszerekbe.
A Schneider Electric Acti9 iPB nyomógomb A9E18033 kiemelkedik a magas fokú megbízhatóságával és tartósságával. Az AC-22 kategóriában 30000 kapcsolási ciklust biztosít 50/60 Hz váltakozó áram mellett, ami hosszú élettartamot garantál. A termék rendkívül széles üzemi hőmérséklet-tartománnyal rendelkezik, -35°C és +70°C között használható, míg tárolási hőmérséklete -40°C és +80°C között van. A 95%-os relatív páratartalom mellett 55°C-on is megbízhatóan működik, valamint 2-es tropikalizációs fokozattal rendelkezik, ami alkalmassá teszi nedves, párás környezetben történő használatra is. A DIN-sínes rögzítés szabványos 35 mm-es sínre egyszerű szerelést biztosít, és a termék moduláris kialakítása miatt csak 2 egységnyi (18 mm széles) helyet foglal a szerelvénytáblán, így helytakarékos megoldást kínál.
A termék csatlakozásai lépcsőzetes alagút csatlakozók, amelyek lehetővé teszik különböző méretű vezetékek bekötését: 1 kábel esetén 0,5 mm², 2 kábel esetén pedig 2,5 mm² keresztmetszetig, mind merev, mind rugalmas vezetékek esetén. A vezetékek csupaszítási hossza 9 mm, a csavarok meghúzási nyomatéka pedig 1 N.m. Ezt az információt feltétlenül figyelembe kell venni a telepítés során a megfelelő elektromos csatlakozás biztosítása érdekében. Az Acti9 iPB nyomógomb A9E18033 megfelel a szigorú IEC 60669-1 és IEC 60947-5-1 szabványoknak, ami biztosítja a termék minőségét és biztonságos használatát. Ez a nyomógomb ideális választás különféle ipari vezérlési alkalmazásokhoz, világítási rendszerekhez, motorindításhoz vagy egyéb kapcsolási feladatokhoz, ahol megbízható, hosszú élettartamú megoldásra van szükség.
Schneider Electric Acti 9 iPB - A9E18033 - nyomógomb, 1NC 1NO, szürke műszaki adatok
Általános adatok
Termékcsalád: Acti9
Termék neve: Acti9 iPB
Termék vagy alkatrész típusa: Nyomógomb
Eszköz rövid neve: iPB
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Névleges üzemi áram: 20 A
Névleges üzemi feszültség: 250 V AC
Vezérlés típusa: 1 nyomógomb, szürke
Szerelési mód: Rögzített
Szerelési tartó: 35 mm szimmetrikus DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felső: Clario, Felső: Librio, Felső: ProDis
9 mm-es osztások: 2
Méretek
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Elektromos jellemzők
Elektromos élettartam: AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások
Csatlakozó típusok: Lépcsőzetes alagút csatlakozó 1 kábel 0,5 mm² merev
Lépcsőzetes alagút csatlakozó 1 kábel 0,5 mm² rugalmas
Lépcsőzetes alagút csatlakozó 1 kábel 0,5 mm² rugalmas érvéghüvellyel
Lépcsőzetes alagút csatlakozó 2 kábel 2,5 mm² merev
Lépcsőzetes alagút csatlakozó 2 kábel 2,5 mm² rugalmas
Lépcsőzetes alagút csatlakozó 2 kábel 2,5 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés közben: -35...70°C
Környezeti hőmérséklet tároláskor: -40...80°C
