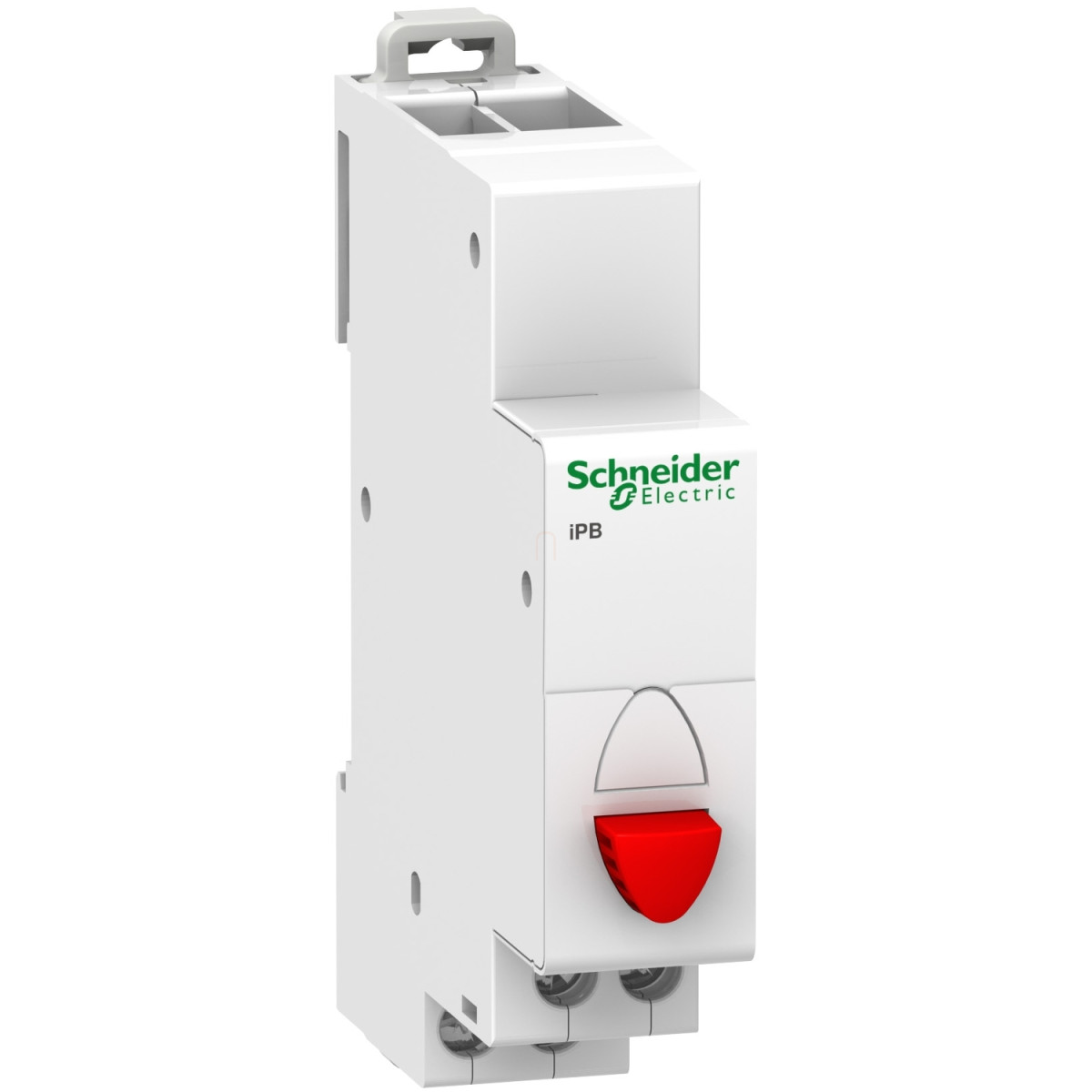

A Schneider Electric Acti9 iPB termékcsalád A9E18031 cikkszámú piros nyomógombja a modern villamos kapcsolóberendezések nélkülözhetetlen eleme. Ez a kompakt méretű, mégis nagy teljesítményű eszköz ideális választás mindazok számára, akik megbízható működést és hosszú élettartamot keresnek kapcsolószekrényeikbe.
A Schneider Electric Acti9 iPB (A9E18031) nyomógomb 1NC típusú (záró) érintkezővel rendelkezik, amely kiváló megoldást nyújt vezérlési feladatokra különböző ipari és kereskedelmi alkalmazásokban. A 20 A névleges üzemi áram és 250 V AC névleges üzemi feszültség széles alkalmazási területet biztosít. A termék fehér házba szerelt piros nyomógombbal rendelkezik, ami jól látható jelzést biztosít a kezelő számára. Az eszköz az IEC 60669-1 és IEC 60947-5-1 szabványoknak megfelelően került kialakításra, így nemzetközileg elfogadott minőségi és biztonsági követelményeknek felel meg.
Az Acti9 iPB nyomógomb 35 mm-es szimmetrikus DIN sínre szerelhető, illeszkedik a Schneider Electric Acti9 rendszer moduláris felépítéséhez. Kompatibilis a Clario, Librio és ProDis típusú gyűjtősínekkel, ami rugalmas kialakítási lehetőségeket biztosít. Az eszköz mindössze 18 mm szélességű (2 modul széles, 9 mm-es osztásköz szerint), magassága 82 mm, mélysége pedig 71,5 mm, így kompakt méreteinek köszönhetően helytakarékos megoldást jelent a kapcsolószekrényekben. Az elektromos tartóssága AC-22 kategóriában 30000 kapcsolási ciklus 50/60 Hz mellett, ami hosszú és megbízható üzemeltetést tesz lehetővé.
A csatlakoztatás lépcsőzetes alagútkapcsokkal történik, amelyek rugalmas vezetékezési lehetőséget biztosítanak különböző vezeték típusokhoz és méretekhez. Használható merev és hajlékony vezetékekhez egyaránt, akár érvéghüvelyekkel kombinálva is. Elfogad 0,5 mm² keresztmetszetű kisebb vezetékeket, valamint 2,5 mm² méretű vezetékeket is, ami sokoldalú felhasználást tesz lehetővé. A vezetékcsupaszolási hossz 9 mm, a meghúzási nyomaték pedig 1 N.m. A széles működési hőmérséklet-tartomány (-35...70 °C) és tárolási hőmérséklet-tartomány (-40...80 °C) extrém környezeti feltételek melletti használatot is lehetővé tesz, miközben a 95%-os relatív páratartalom 55 °C-on és a 2-es tropikalizációs szint nedves környezetben is megbízható működést garantál. Az A9E18031 Acti9 iPB nyomógomb ideális választás kapcsolószekrényekbe, vezérlőpanelekbe és ipari rendszerekbe, ahol megbízható manuális vezérlési megoldásra van szükség.
Schneider Electric Acti9 iPB - A9E18031 - nyomógomb, 1NC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iPB
Terméktípus: Nyomógomb
Eszköz rövid neve: iPB
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki paraméterek
Érintkező típusa és összetétele: 1 NC
Névleges üzemi áram [Ie]: 20 A
Névleges üzemi feszültség [Ue]: 250 V AC
Vezérlés típusa: 1 piros nyomógomb
Szerelési mód: Rögzített
Szerelési tartó: 35 mm szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső: Clario, Felső: Librio, Felső: ProDis
9 mm-es osztások: 2
Méretek
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Élettartam és csatlakozások
Elektromos élettartam: AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások - kapcsok:
Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² merev
Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² hajlékony
Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² hajlékony érvéghüvellyel
Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² merev
Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² hajlékony
Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² hajlékony érvéghüvellyel
Vezetékcsupaszolási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemeltetés során: -35...70°C
Környezeti hőmérséklet tárolás során: -40...80°C
