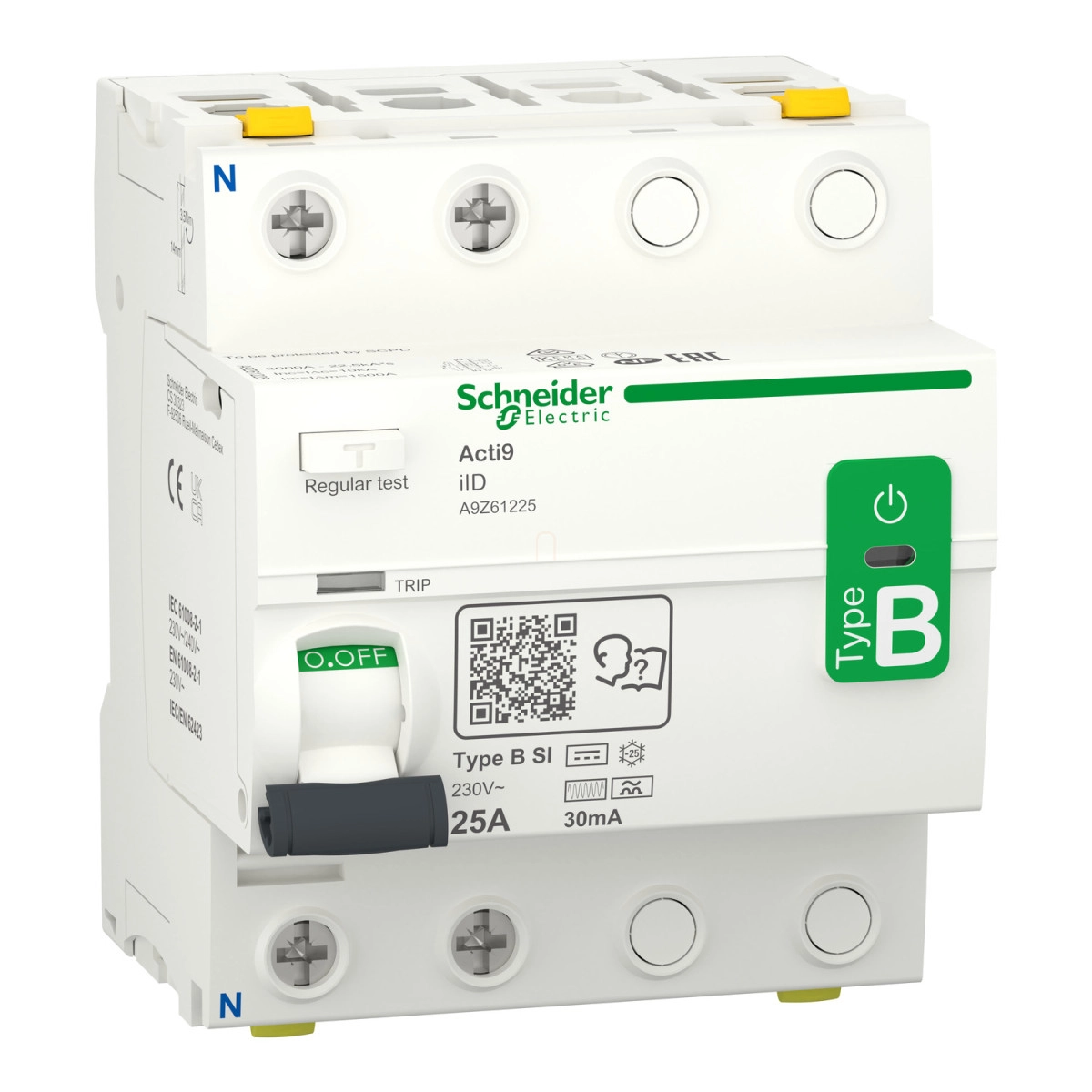

Az Acti9 iID egy professzionális Schneider Electric áramvédő kapcsoló (RCCB), amely magas szintű biztonságot nyújt az elektromos rendszerekben. Az A9Z61225 cikkszámú, B-SI típusú készülék kifejezetten fejlett tulajdonságokkal rendelkezik, ami kiemeli a hagyományos áramvédő kapcsolók közül. Ez a kétpólusú (2P) változat 25 amper névleges árammal és 30 milliamper hibaáram-érzékenységgel működik, ami ideális egyaránt lakossági és kereskedelmi alkalmazásokhoz.
A B-SI (Super Immunised) védelmi osztály az egyik legfejlettebb technológiát képviseli az áramvédő kapcsolók piacán. Ez a típus különösen ellenálló a nemkívánatos kioldásokkal szemben, miközben magas szintű védelmet biztosít a különböző hibaáramokkal szemben. A készülék feszültségfüggetlen áramkioldási technológiát használ, és pillanatnyi kioldási idővel rendelkezik a maximális védelem érdekében. A Schneider Electric Acti9 iID RCCB különösen ajánlott fotovoltaikus rendszerekhez és felvonókhoz, ahol a megbízhatóság és a speciális védelmi funkciók kiemelten fontosak.
A termék műszaki paraméterei figyelemre méltóak: 230 V AC 50 Hz névleges üzemi feszültség, 1500 A névleges megszakítási és bekapcsolási képesség (Idm és Im), valamint 10 kA feltételes rövidzárlati áram. A készülék 250 V névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik. A kapcsoló állapotát jól látható ON/OFF kijelzés mutatja, zöld LED jelzi a feszültség jelenlétét, és kioldásjelző is található rajta. A vezérlés billentyűs rendszerű, ami egyszerű használatot tesz lehetővé. Az A9Z61225 DIN sínre pattintható, és 8 darab 9 mm-es modul szélességű helyet foglal (72 mm széles). A termék fehér színű, méretei: 88 mm magas, 72 mm széles és 79 mm mély.
A csatlakozók tekintetében különösen sokoldalú megoldást kínál: elöl és hátul is dupla sorkapcsokkal rendelkezik, amelyek különböző vezeték típusokat fogadnak. Elöl 1-35 mm² merev, 1-25 mm² rugalmas, valamint érvéghüvelyes rugalmas vezetékek csatlakoztathatók, míg hátul 1-25 mm² merev, 1-16 mm² rugalmas és érvéghüvelyes rugalmas vezetékek fogadására alkalmas. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm mind a felső, mind az alsó csatlakozásoknál. A mechanikai élettartam 20.000 ciklus, az elektromos élettartam pedig 15.000 ciklus. A készülék IP20 védettséggel rendelkezik, moduláris tokozásban pedig IP40 védelmet biztosít az IEC 60529 szabvány szerint. Az üzemi hőmérséklet-tartomány -25°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között.
Schneider Electric Acti9 iID - A9Z61225 - áram - védőkapcsoló, B - SI osztály, 2P, 25A, 30mA műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típus: Áramvédő kapcsoló (RCCB)
Eszköz rövid neve: iID
Eszköz alkalmazás: Fotovoltaikus rendszerek, Felvonók
Pólusok leírása: 2P
Nulla pozíciója: Bal oldalt
Névleges áram: 25 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: B-SI típus (Super Immunised - Fokozottan zavarvédett)
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő információk
Eszköz elhelyezés a rendszerben: Kimenő oldal, Csoport betáplálás
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 230 V AC 50 Hz
Maradékáram kioldási technológia: Feszültség-független
Névleges kapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 250 V
Névleges lökőfeszültség-állóság: 6 kV
Érintkező pozíció jelző: Igen
Vezérlés típusa: Billentyűs
Helyi jelzések: BE/KI jelzés, LED (zöld) a feszültség jelenlétének jelzésére, Kioldásjelző
Mechanikai tulajdonságok
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
9 mm-es modulok: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Zárolási lehetőségek leírása: Lakattal zárható eszköz
Csatlakozások
Csatlakozók - sorkapcsok: Dupla csatlakozó elöl 1...35 mm² merev, Dupla csatlakozó elöl 1...25 mm² rugalmas, Dupla csatlakozó elöl 1...25 mm² rugalmas érvéghüvellyel, Dupla csatlakozó hátul 1...25 mm² merev, Dupla csatlakozó hátul 1...16 mm² rugalmas, Dupla csatlakozó hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3.5 Nm felső vagy alsó
Környezeti jellemzők
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK védettségi fokozat: IK05
Szennyezési fokozat: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3 kA az EN/IEC 61008-1 szerint
Működési tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tárolás esetén: -40...85 °C
