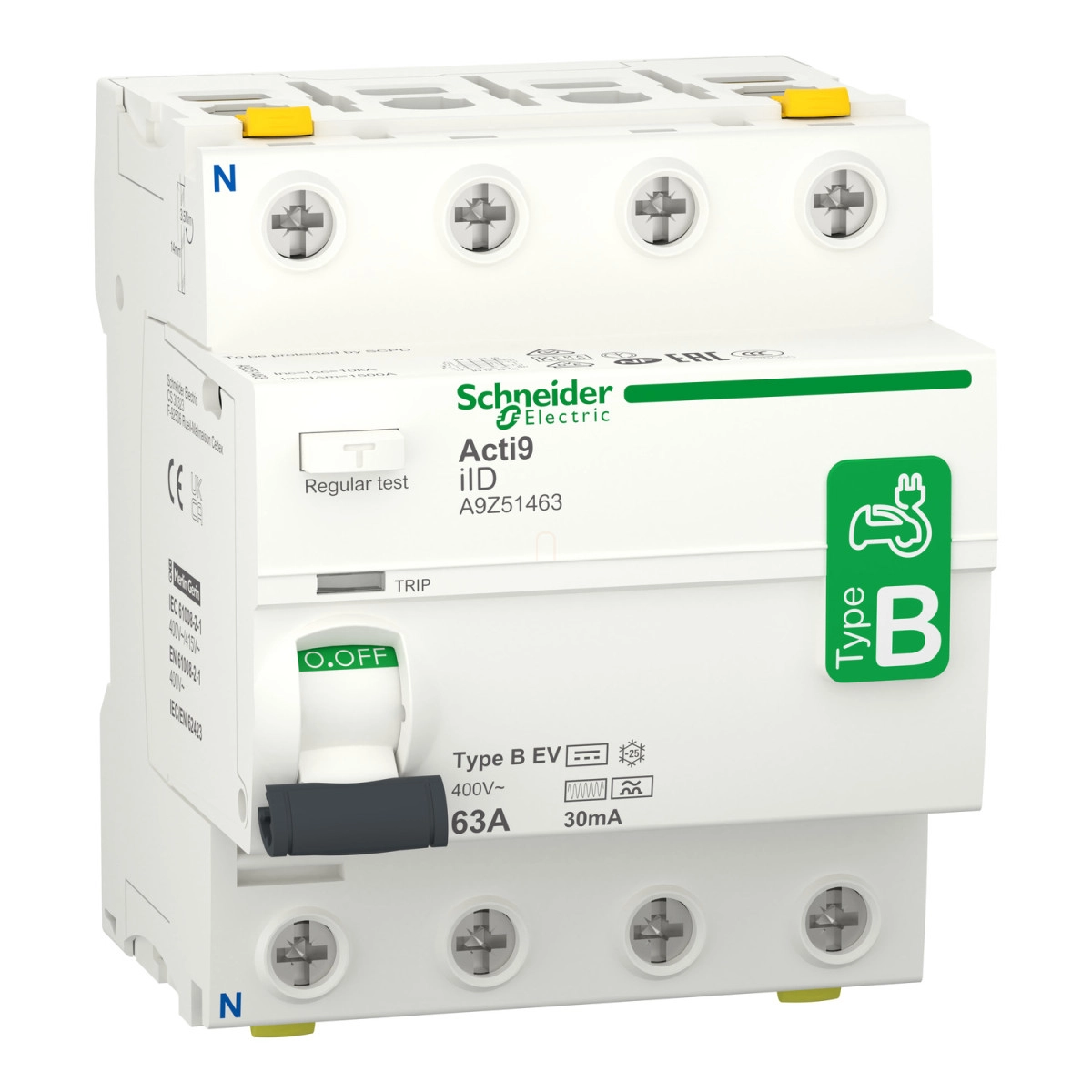

Az Acti9 iID sorozatú A9Z51463 áram-védőkapcsoló a Schneider Electric prémium kategóriás megoldása, amelyet kifejezetten elektromos járművek töltőberendezéseinek védelmére fejlesztettek ki. Ez a 4-pólusú, B-EV (Electric Vehicle) típusú készülék hatékony védelmet biztosít a 30 mA-es hibaáram-érzékenységével, miközben magas, 63 A-es névleges terhelhetőséget kínál.
A termék különlegessége a B-EV védelmi osztály, amely kifejezetten az elektromos járművek töltőállomásainak egyedi igényeihez lett kialakítva. Az áram-védőkapcsoló azonnali lekapcsolást biztosít hibaáram észlelése esetén, így maximális védelmet nyújt mind a felhasználók, mind a csatlakoztatott berendezések számára. A készülék 400 V AC 50 Hz-es névleges üzemi feszültségen működik, és feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, ami biztosítja a megbízható működést különböző hálózati körülmények között is.
A Schneider Electric Acti9 iID A9Z51463 műszaki paraméterei impozánsak: 1500 A-es névleges zárlati és bekapcsolási képesség (Idm és Im), 10 kA feltételes zárlati áram, 500 V szigetelési feszültség és 6 kV lökőfeszültség-állóság. A készülék DIN-sínre pattintható, így könnyen telepíthető elosztóba. A termék fehér színű, 72 mm szélességű, 88 mm magasságú és 79 mm mélységű, 8 darab 9 mm-es osztásegységet foglal el a DIN-sínen. Mechanikai élettartama 20000 ciklus, elektromos élettartama pedig 15000 ciklus, ami hosszú távú, megbízható működést garantál.
A termék minőségét számos nemzetközi tanúsítvány igazolja, köztük a VDE, NF, IMQ és KEMA, valamint megfelel az IEC 61008-2-1, IEC/EN 62423 és EN 61008-2-1 szabványoknak. Az A9Z51463 modell IP20, illetve moduláris tokozatban IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint. A készülék működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +85°C között, ami széleskörű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A 3 fokozatú szennyezettség elleni védelem és a IV. túlfeszültség kategória tovább növeli a termék megbízhatóságát és biztonságát. A készülék elektromágneses kompatibilitása kiváló, 8/20 μs impulzus esetén 3 kA ellenállóképességgel rendelkezik az EN/IEC 61008-1 szabvány szerint. Csatlakoztatáskor a vezetékek csupaszítási hossza 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 3,5 Nm.
Schneider Electric Acti9 iID - A9Z51463 - EV áram - védőkapcsoló, B osztály, 4P, 63A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid eszköznév: iID
Alkalmazás: Elektromos jármű töltő
Pólusok leírása: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelmi késleltetési idő: Azonnali
Hibaáram-védelmi osztály: B-EV (Electric Vehicle) típus
Minőségi címkék: VDE, NF, IMQ, KEMA
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő, Csoport bemenő
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Hibaáram kioldási technológia: Feszültség független
Névleges megszakító- és bekapcsolóképesség: Idm 1500 A, Im 1500 A
Feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges lökőfeszültség-állóság: 6 kV
Érintkezési helyzet jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Kioldás jelző, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fizikai jellemzők
9 mm-es osztások: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Zárolási lehetőségek leírása: Lakattal lezárható
Csatlakozók
Csatlakozások - kapcsok: Dupla kapocs előlap 1...35 mm² merev, Dupla kapocs előlap 1...25 mm² rugalmas, Dupla kapocs előlap 1...25 mm² rugalmas érvéghüvellyel, Dupla kapocs hátlap 1...25 mm² merev, Dupla kapocs hátlap 1...16 mm² rugalmas, Dupla kapocs hátlap 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti feltételek
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC, KC
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK védettségi fokozat: IK05
Szennyezettségi szint: 3
Túlfeszültség-kategória: IV
Elektromágneses kompatibilitás: 8/20 μs impulzusállóság, 3 kA az EN/IEC 61008-1 szerint
Üzemi tengerszint feletti magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -25…60 °C
Tárolási környezeti hőmérséklet: -40…85 °C
