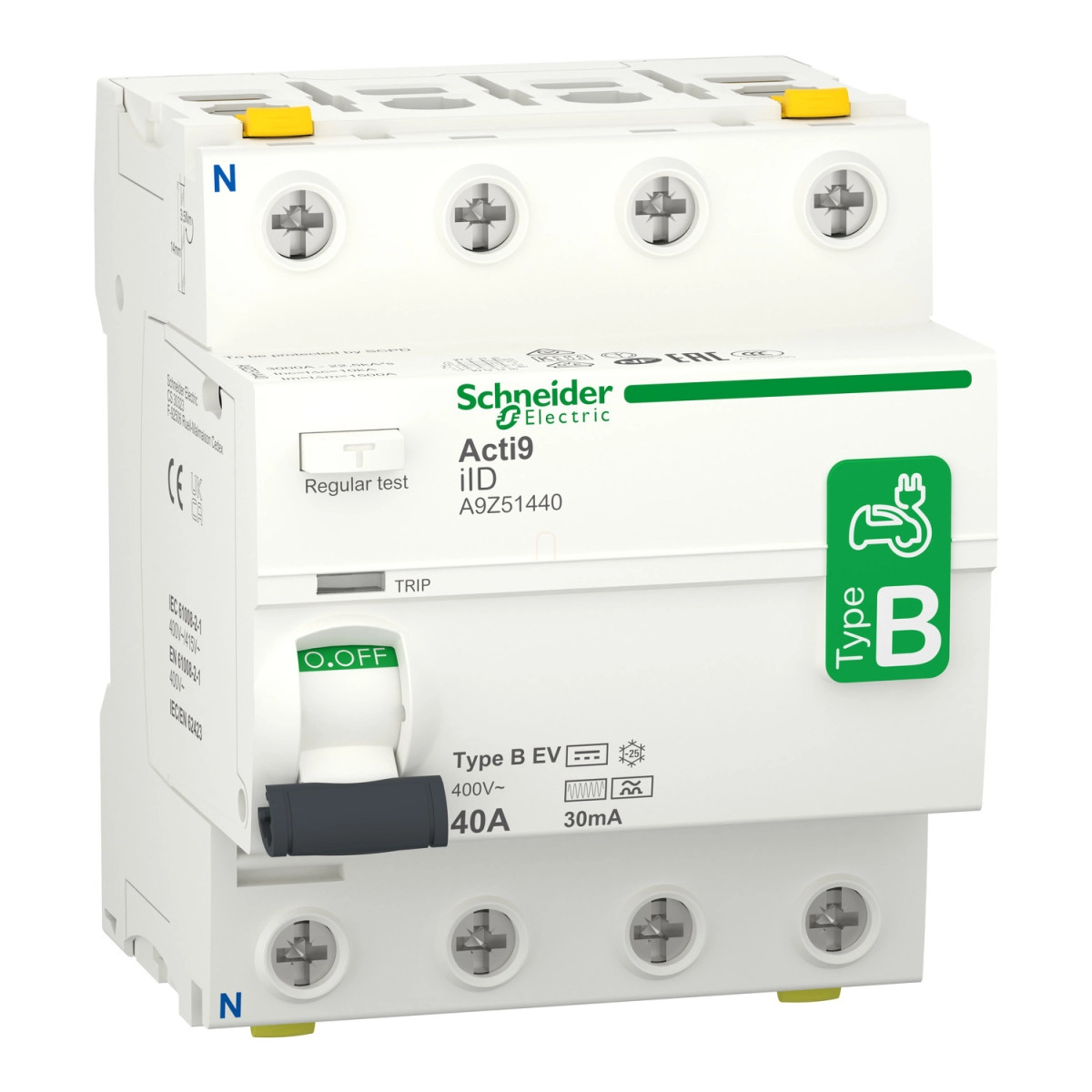

A Schneider Electric Acti9 iID A9Z51440 egy kifejezetten elektromos járművek töltőállomásaihoz tervezett áram-védőkapcsoló (FI-relé vagy RCCB), amely kimagasló védelmet nyújt az elektromos áramütés ellen. Ez a B-EV (Electric Vehicle) típusú készülék speciálisan az elektromos autótöltők egyenáramú maradékáramainak felismerésére és a rendszer azonnali lekapcsolására lett kifejlesztve, így maximális biztonságot garantál a használat során.
Az A9Z51440 típusú áram-védőkapcsoló 4-pólusú kivitelben készült, névleges árama 40A, érzékenysége pedig 30mA, ami megfelel a legszigorúbb biztonsági előírásoknak. A feszültségfüggetlen kioldási technológia biztosítja, hogy a készülék még szélsőséges körülmények között is megbízhatóan működjön. A beépített helyzetjelző és a trip (kioldás) jelzés azonnal látható visszajelzést ad a készülék állapotáról, így a hibakeresés és karbantartás lényegesen egyszerűbbé válik. Az ON/OFF kapcsoló könnyen kezelhető, és a készülék lakattal lezárható, ami megakadályozza a jogosulatlan hozzáférést a villamos rendszerhez.
A Schneider Electric Acti9 iID A9Z51440 áram-védőkapcsoló műszaki paraméterei lenyűgözőek: 400V AC 50Hz névleges üzemi feszültség, 6kV impulzusfeszültség-állóság, valamint 10kA feltételes rövidzárlati áram. A mechanikai élettartama 20000 ciklus, míg elektromos élettartama 15000 ciklus. A névleges záró és szakítóképessége (Idm, Im) 1500A. A termék egyszerűen, pattintással szerelhető szabványos DIN sínre, mérete 8×9mm osztásközzel (72mm széles), magassága 88mm, mélysége 79mm. A készülék IP20 védettséggel rendelkezik, moduláris tokozásban IP40 védelemmel. A csatlakozók dupla terminálok, elöl és hátul is, amelyek 1-35mm² merev vagy 1-25mm² flexibilis vezetékek fogadására alkalmasak.
A készülék robusztus kialakításának köszönhetően -25°C és +60°C közötti hőmérsékleti tartományban üzemeltethető, és akár 2000m tengerszint feletti magasságig telepíthető. A 3-as szennyezettségi fokú környezetben is megbízhatóan működő áram-védőkapcsoló az IEC 61008-2-1, IEC/EN 62423 és EN 61008-2-1 szabványoknak megfelelően készül, és több neves minősítő szervezet tanúsítványával rendelkezik, köztük VDE, NF, IMQ és KEMA. Elektromágneses kompatibilitás szempontjából a készülék ellenáll a 8/20 μs impulzusoknak 3kA-ig, az EN/IEC 61008-1 szabványnak megfelelően. A fehér színű, 415g nettó tömegű készülék kiemelkedő ár-érték arányt képvisel az elektromos járművek töltőállomásainak biztonságos üzemeltetésében.
Schneider Electric Acti 9 iID - A9Z51440 - EV áram - védőkapcsoló, B osztály, 4P, 40A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék vagy komponens típusa: Áram-védőkapcsoló (RCCB)
Eszköz rövid neve: iID
Eszköz alkalmazása: Elektromos jármű töltő
Pólusok leírása: 4P
Nulla vezeték pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: B-EV (Electric Vehicle) típus
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő jellemzők
Eszköz helye a rendszerben: Kimenő, Csoport bemenő
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges záró és szakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges lökőfeszültség-állóság: 6 kV
Kontaktus helyzetjelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Kioldás jelző, BE/KI jelzés
Szerelési mód: Bepattintós
Szerelési felület: DIN sín
Méretek és fizikai jellemzők
9 mm osztásköz: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Nettó tömeg: 415 g
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Lezárási lehetőségek leírása: Lakatolási lehetőség
Csatlakozások
Csatlakozók - terminálok: Dupla terminál elöl 1...35 mm² merev, Dupla terminál elöl 1...25 mm² flexibilis, Dupla terminál elöl 1...25 mm² flexibilis érvéghüvellyel, Dupla terminál hátul 1...25 mm² merev, Dupla terminál hátul 1...16 mm² flexibilis, Dupla terminál hátul 1...16 mm² flexibilis érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC, KC
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK védettségi fokozat: IK05
Szennyezettségi fok: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 3 kA az EN/IEC 61008-1 szerint
Üzemeltetési magasság: 0...2000 m
Környezeti hőmérséklet üzemeltetés során: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
