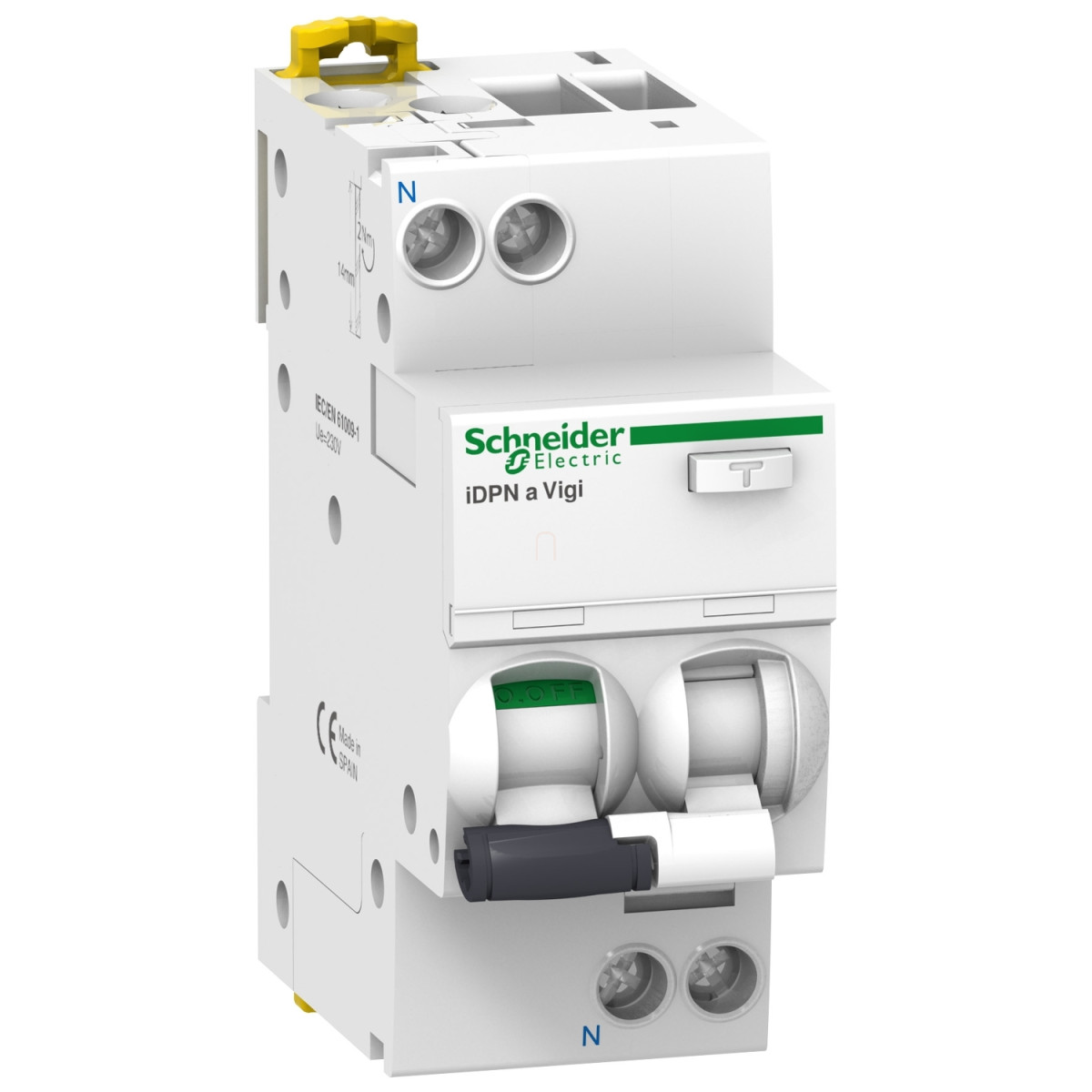

A Schneider Electric Acti9 iDPNa Vigi (A9D35620) egy csúcsminőségű, kombinált áramvédős kismegszakító (RCBO), amely tökéletes megoldást jelent a modern elektromos hálózatok túláram- és hibaáram-védelmére. Ez a 1P+N kialakítású eszköz hatékonyan egyesíti a kismegszakító és az áramvédő kapcsoló funkcióit egyetlen kompakt készülékben, így ideális választás lakossági és kereskedelmi alkalmazásokhoz, ahol fontos a helytakarékosság és a megbízható védelem.
Az Acti9 termékvonalba tartozó iDPNa Vigi RCBO 20 amper névleges áramerősséggel és C karakterisztikájú kioldási görbével rendelkezik, amely 5-10-szeres túláram esetén biztosít mágneses kioldást. A beépített 30 mA-es hibaáram-védelem A típusú, ami azt jelenti, hogy mind a váltakozó, mind a lüktető egyenáramú hibaáramok ellen védelmet nyújt. Ez különösen fontos olyan modern fogyasztók esetében, mint a frekvenciaváltóval működő készülékek vagy elektronikus szabályozással rendelkező berendezések.
A készülék 4500 amper szakítóképességgel (Icn) rendelkezik 230-240V AC hálózatokon, és teljesíti az EN/IEC 61009-2-1 szabvány előírásait. A feszültségfüggetlen hibaáram-kioldási technológiának köszönhetően a védelmi funkció akkor is megbízhatóan működik, ha a hálózati feszültség ingadozik. Az eszköz azonnal lekapcsol hibaáram észlelése esetén, így maximális védelmet biztosít az áramütés ellen. A kontaktus pozíció kijelzővel rendelkezik, amely egyértelműen mutatja a BE/KI állapotot vagy a hibajelzést, így gyorsan azonosíthatók az esetleges problémák.
A szerelési szempontokat tekintve az iDPNa Vigi DIN-sínre pattintható, és kompatibilis a fésűs sínekkel mind felül, mind alul. Csatlakozási lehetőségei rugalmasak: egyes csatlakozóként felül vagy alul használható 1-16 mm² merev, illetve 1-10 mm² hajlékony vezetékekkel, akár érvéghüvellyel is. A vezeték csupaszítási hossza 15 mm, a meghúzási nyomaték pedig 2 Nm. A készülék méretei kompaktak: 85 mm magas, 36 mm széles és 73 mm mély, ami 4 darab 9 mm-es osztásnak felel meg. Az IP20-as védettségi szint biztosítja az alap érintésvédelmet, moduláris dobozban szerelve pedig IP40 védettség érhető el.
Az eszköz széles működési hőmérséklet-tartománnyal rendelkezik (-25 °C és +60 °C között), és kiváló mechanikai, valamint elektromos tartóssággal bír, akár 20000 kapcsolási ciklust is kibír. A toggle típusú működtetés kényelmes és biztonságos használatot tesz lehetővé, a padlózható kivitel pedig megakadályozza az illetéktelen beavatkozást. A Schneider Electric Acti9 iDPNa Vigi RCBO rendelkezik a VDE és KEMA tanúsítványokkal, valamint megfelel az elektromágneses kompatibilitásra vonatkozó előírásoknak, 8/20 μs impulzus esetén akár 250 A-es túlfeszültséget is elvisel.
Schneider Electric Acti9 iDPN Vigi - A9D35620 műszaki adatok
Alapadatok
Termékcsalád: Acti9
Termék megnevezés: Acti9 iDPN Vigi
Termék típus: Áramvédő kapcsoló túláramvédelemmel (RCBO)
Eszköz rövid neve: iDPNa Vigi
Alkalmazási terület: Elosztás
Műszaki jellemzők
Pólusok leírása: 1P + N
Védett pólusok száma: 1
Nulla vezető pozíciója: Bal
Névleges áramerősség: 20 A
Hálózat típus: AC
Hálózati frekvencia: 50 Hz
Kioldó egység technológia: Hőmágneses
Kioldási görbe: C
Hibaáram érzékenység: 30 mA
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
További jellemzők
Eszköz helye a rendszerben: Kimenő
Névleges üzemi feszültség: 230...240 V AC 50 Hz
Mágneses kioldási határérték: 5...10 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem késleltetési idő: Azonnali
Hibaáram-védelem osztálya: A típus
Szakítóképesség: 4500 A Icn 230...240 V AC 50 Hz esetén, az EN/IEC 61009-2-1 szabvány szerint
Névleges üzemi szakítóképesség: 4500 A 100% x Icn 230...240 V AC 50 Hz esetén, az EN/IEC 61009-2-1 szabvány szerint
Névleges zárlati be- és kikapcsolási képesség: Idm 4500 A 230...240 V AC 50 Hz esetén, az EN/IEC 61009-2-1 szabvány szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szabvány szerint
Névleges szigetelési feszültség: 400 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kontaktus pozíció kijelzés: Igen
Fizikai jellemzők
Működtetési mód: Toggle
Helyi jelzés: BE, KI, hibajelzés
Szerelési mód: Bepattintható
Rögzítési felület: DIN sín
Fésűs sín és elosztó blokk kompatibilitás: Felül vagy alul: IGEN
Csatlakozási osztás: 9 mm a fázis és a nulla között
9 mm-es osztások: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Csatlakozás
Lezárási lehetőségek leírása: Lakattal zárható
Csatlakozások - kapcsok: Egyes kapocs felül vagy alul 1…16 mm² merev
Egyes kapocs felül vagy alul 1…10 mm² hajlékony
Egyes kapocs felül vagy alul 1…10 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 15 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: VDE, KEMA
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61009-2-1 szerint
Trópusi klíma: 2, az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti levegő hőmérséklet üzemelés közben: -25…60 °C
Környezeti levegő hőmérséklet tárolás esetén: -40…85 °C
