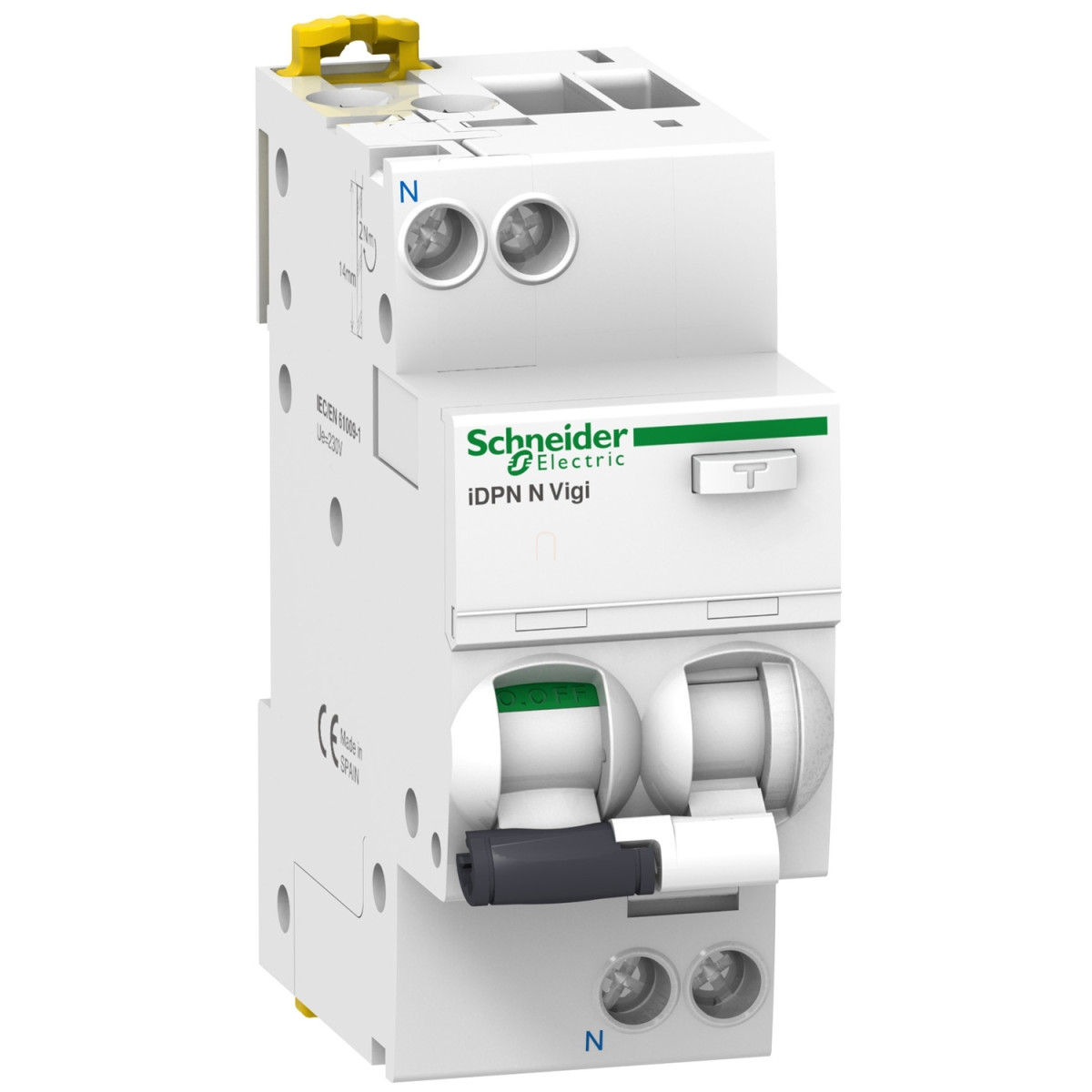

A Schneider Electric Acti9 iDPN N Vigi A9D08616 egy sokoldalú és megbízható áramvédős kismegszakító (RCBO), amely hatékonyan kombinálja a túláramvédelem és az áramvédő funkciót egyetlen kompakt készülékben. Ez a 1P+N (egy pólus + nulla) kialakítású készülék ideális megoldást nyújt lakóépületek, kereskedelmi létesítmények és ipari alkalmazások elektromos hálózatainak védelméhez, ahol a személyi biztonság és a berendezések védelme egyaránt kritikus fontosságú.
A készülék 16 amper névleges áramerősséggel, B karakterisztikájú kioldási görbével és 10 milliamper érzékenységű áramvédelemmel rendelkezik. Az A típusú áramvédelem biztosítja a védelmet nemcsak a szinuszos váltakozó hibaáramokkal, hanem a pulzáló egyenáramú hibaáramokkal szemben is, ami elengedhetetlen a modern elektronikai eszközökkel teli környezetben. A 6000 amper megszakítóképesség (Icn) garantálja a biztonságos működést még rövidzárlati események esetén is. A termék feszültségfüggetlen áramvédő technológiával készül, így a védőfunkció akkor is megbízhatóan működik, ha a hálózati feszültség ingadozik vagy leesik.
Az Acti9 iDPN N Vigi műszaki jellemzői között szerepel a 230-240V AC névleges üzemi feszültség, 50 Hz hálózati frekvencia, valamint a termomágneses kioldó technológia. A készülék leválasztásra is alkalmas, megfelel az EN/IEC 60947-2 szabványnak, és rendelkezik kontaktus pozíció kijelzéssel, amely egyértelműen mutatja a BE, KI és hibaállapotokat. A toggle (billenő) típusú működtetés intuitív használatot biztosít, míg a padlózárási lehetőség megakadályozza az illetéktelen kapcsolást.
A készülék szerelése rendkívül egyszerű a DIN-sínre történő gyors felcsatolással. A csatlakozási lehetőségek rugalmasak: felül vagy alul egyaránt csatlakoztathatók merev vagy hajlékony vezetékek 1-16 mm² illetve 1-10 mm² keresztmetszettel. A 9 mm-es csatlakozási osztás kompatibilis a standard fésűssínekkel, így a bekötés gyors és egyszerű. A készülék méretei (85 mm magasság, 36 mm szélesség, 73 mm mélység) megfelelnek a szabványos moduláris elosztóberendezésekbe való beépítéshez.
Az iDPN N Vigi kiváló minőségű védelmet biztosít az elektromos áramütés és tűz ellen, megbízható működést garantálva a legkritikusabb alkalmazásokban is. A termék 20000 mechanikai és 20000 elektromos kapcsolási ciklust biztosít, így hosszú élettartamot nyújt. A készülék -25°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. Az IP20-as védettség biztosítja az alapvető érintésvédelmet, míg moduláris burkolatban IP40 védettséget ér el.
Schneider Electric Acti9 iDPN Vigi - A9D08616 - áramvédős kismegszakító, A osztály, 1P - N, B, 16A, 10mA műszaki adatok
Főbb adatok
Termékcsalád: Acti9
Terméknév: Acti9 iDPN Vigi
Termék típusa: Áramvédős kismegszakító (RCBO)
Készülék rövidneve: iDPN N Vigi
Alkalmazás: Elosztás
Pólusok leírása: 1P + N
Védett pólusok száma: 1
Nulla helyzete: Bal
Névleges áram: 16 A
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Kioldó egység technológia: Termomágneses
Kioldási görbe: B
Hibaáram-érzékenység: 10 mA
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Kiegészítő információk
Készülék helye a rendszerben: Kimenő
Névleges üzemi feszültség: 230...240 V AC 50 Hz
Mágneses kioldási határérték: 3...5 x In
Hibaáram-kioldás technológia: Feszültségfüggetlen
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: A típus
Megszakítóképesség: 6000 A Icn 230...240 V AC 50 Hz esetén, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 230...240 V AC 50 Hz esetén, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges bekapcsoló- és megszakítóképesség: Idm 6000 A 230...240 V AC 50 Hz esetén, megfelel az EN/IEC 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges szigetelési feszültség: 400 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Érintkező helyzetjelző: Igen
Fizikai jellemzők és kezelés
Vezérlés típusa: Toggle (billenő)
Helyi jelzés: BE, KI, hibajelzés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
Csatlakozási osztás: 9 mm a fázis és a nulla között
9 mm-es osztások: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Nettó tömeg: 125 g
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Zárolási lehetőségek leírása: Lakattal zárható eszköz
Csatlakozási adatok
Csatlakozók - terminálok: Egyes terminál felül vagy alul 1...16 mm² merev
Egyes terminál felül vagy alul 1...10 mm² hajlékony
Egyes terminál felül vagy alul 1...10 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 15 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felső vagy alsó
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: VDE
IP védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak
IP40 (moduláris burkolat) megfelel az IEC 60529 szabványnak
Szennyezettségi szint: 3
Túlfeszültség kategória: III, megfelel az IEC 60364 szabványnak
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A, megfelel az EN/IEC 61009-2-1 szabványnak
Trópusi kivitel: 2, megfelel az IEC 60068-1 szabványnak
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
