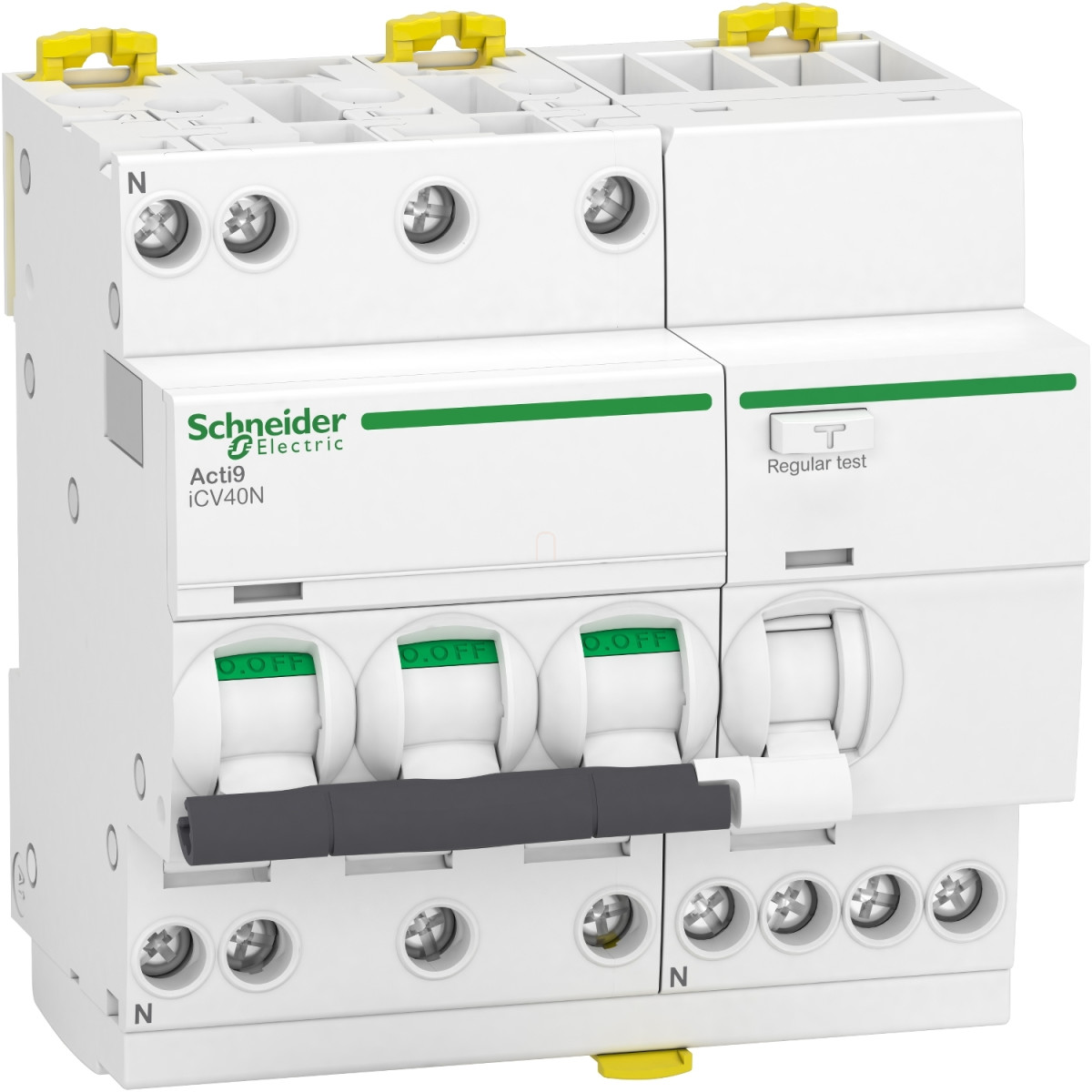

Az Acti9 iCV40N A9DF3716 típusszámú RCBO (Residual Current Breaker with Overcurrent Protection) kombinált áramvédős kismegszakító a Schneider Electric prémium Acti9 sorozatának egyik legsokoldalúbb tagja. Ez a 3P+N pólusú, 16 amper névleges áramerősségű, C karakterisztikájú készülék egyesíti magában a túláramvédelem és hibaáram-védelem funkcióit, így ideális választás minden olyan villamos hálózathoz, ahol fokozott biztonságra van szükség.
Az eszköz A-SI típusú (Super Immunised) érzékelési technológiával rendelkezik, amely különlegesen ellenálló a nem kívánt leoldásokkal szemben, miközben megbízhatóan érzékeli a valódi hibaáramokat. A 30 mA-es érzékenység tökéletesen alkalmas személyvédelemre, az azonnali (instantaneous) leoldási idő pedig garantálja a gyors reagálást veszély esetén. A 6000 amper megszakítási kapacitás az EN/IEC 61009-2-1 szabványnak megfelelően biztosítja a megfelelő védelmet zárlati áramokkal szemben. A nagy teljesítmény mellett a 100%-os megszakítóképesség (Ics = Icn) hosszú távú megbízhatóságot garantál még nagy terhelés esetén is.
A Schneider Electric Acti9 iCV40N A9DF3716 különleges tulajdonsága a feszültségfüggetlen hibaáram-kioldó technológia, amely biztosítja, hogy a védelem akkor is működik, ha a hálózati feszültség ingadozik. A 8/20 μs impulzus elleni 3000 amperes ellenállóképesség extra védelmet nyújt villámcsapás okozta túlfeszültségekkel szemben. Az eszköz 400V AC 50/60 Hz hálózathoz tervezték, és rendelkezik szigetelési leoldási funkcióval az EN/IEC 60947-2 szabványnak megfelelően.
A készülék praktikus kialakítású: 90 mm széles, 93 mm magas és 73 mm mély, tehát kompakt mérete ellenére robusztus védelmi képességekkel rendelkezik. A fehér színű készülékház esztétikus megjelenést biztosít a kapcsolószekrényben. A DIN-sínre pattintható kivitel, valamint a felső vagy alsó bekötési lehetőség (1...16 mm² merev vagy 1...10 mm² flexibilis vezetékekkel) rugalmas telepítést tesz lehetővé. Az eszköz támogatja a fésűssín használatát, ami gyorsítja a bekötést.
Működési hőmérséklettartománya rendkívül széles, -25°C és +60°C között, így szélsőséges körülmények között is megbízhatóan üzemel. A 20.000 ciklusos mechanikai és elektromos tartósság hosszú élettartamot biztosít. A készülék rendelkezik kontaktus pozíció jelzővel, valamint ON/OFF és hibajelzéssel, ami könnyű állapotfelismerést tesz lehetővé. Biztonsági funkciói között megtalálható a lakattal zárhatóság és a plombálhatóság is, ami megakadályozza az illetéktelen hozzáférést.
Schneider Electric Acti9 iCV40 - A9DF3716 - áramvédős kismegszakító, SI osztály, 3P-N, C, 16A, 30mA műszaki adatok
Főbb tulajdonságok
Terméktípus: Kombinált áramvédős kismegszakító (RCBO)
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Rövid típusmegjelölés: iCV40N
Alkalmazás: Elosztás
Villamos jellemzők
Pólus kialakítás: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal oldali
Névleges áram: 16 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó technológia: Termikus-mágneses
Kioldási görbe: C
Hibaáram érzékenység: 30 mA
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Minőségi tanúsítványok: VDE, EAC
Műszaki paraméterek
Beépítési hely a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határérték: 5...10 x In
Hibaáram kioldási technológia: Feszültség független
Hibaáram védelem időkésleltetése: Azonnali
Hibaáram védelem osztálya: A-SI típus (Super Immunised)
Zárlati megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges zárlati be- és kikapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-nél az EN 61009-2-1 szerint, Idm 500 A 400 V AC 50/60 Hz-nél az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai tulajdonságok
Kontaktus helyzet jelző: Igen
Vezérlési mód: Kapcsoló
Helyi jelzés: Hibakijelzés, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási osztás: 18 mm fázisok között, 9 mm fázis és nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus
Reteszelési opciók leírása: Lakattal zárható, Plombálható
Csatlakozások - kapcsok: Alagútkapcsok felül vagy alul 1…16 mm² merev, Alagútkapcsok felül vagy alul 1…10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültség kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az EN/IEC 61009-2-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzem közben: -25…60 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
