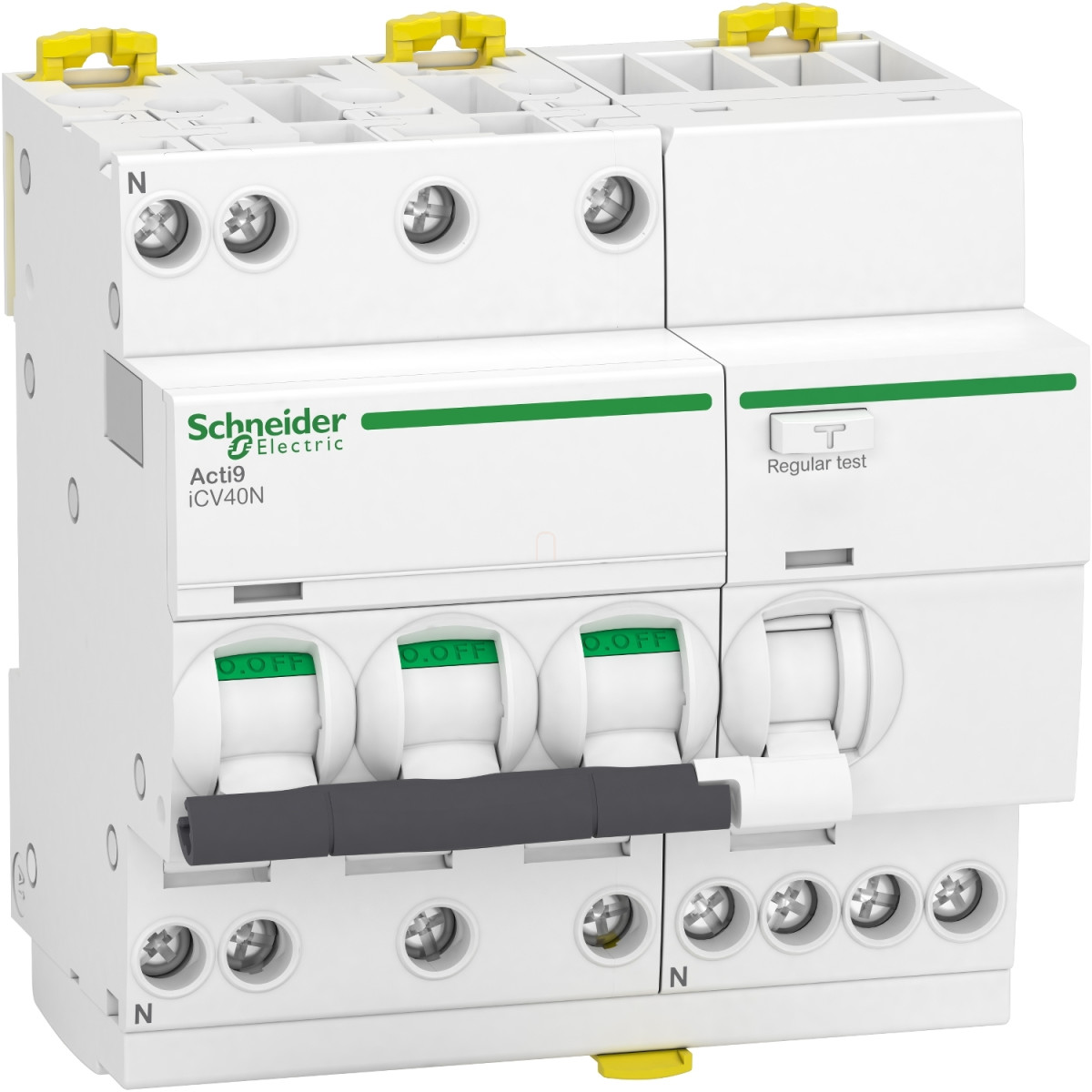

Az Acti9 iCV40N típusú áram-védőkapcsolós kismegszakító (RCBO) a Schneider Electric Acti9 termékcsaládjának sokoldalú tagja. Ez a 3P+N, 40A névleges áramerősségű, C karakterisztikájú eszköz kompakt kialakításával ideális választás a modern villamosenergia-elosztó rendszerekhez, ahol kiemelt fontosságú a személyvédelem és az üzembiztonság.
Az A9DC7740 cikkszámmal ellátott készülék ötvözi a túláramvédelem és az életvédelmi funkciót, így egyetlen eszközben biztosítja mindkét védelmi megoldást. A C karakterisztikájú megszakítási görbe 5-10-szeres névleges áramerősségnél aktiválja a mágneses kioldást, ami különösen alkalmassá teszi lakossági és kereskedelmi alkalmazásokhoz, ahol indukciós terhelések is előfordulhatnak. A 300mA-es hibaáram-érzékenység, valamint az A típusú védelem biztosítja, hogy nemcsak a szinuszos váltakozó hibaáramokat, hanem a pulzáló egyenáramú komponenseket is képes érzékelni, azonnali lekapcsolást biztosítva.
Az Acti9 iCV40N technikai paraméterei imponálóak: 6000A megszakítási képesség és 100%-os Ics/Icn arány jellemzi, ami kivételes megbízhatóságot jelent. A 400V AC üzemi feszültségen működő készülék 50/60 Hz-es hálózati frekvencián használható. A termék szigetelési szilárdsága 440V AC, míg a névleges lökőfeszültség-állóság 4kV, ami magas szintű védelmet nyújt túlfeszültségek esetén is. A 3-as korlátozási osztály szerint besorolt eszköz hatékonyan csökkenti az áthaladó energiát rövidzárlat esetén, védve a downstream berendezéseket.
A praktikus kialakítás része a kontaktus pozíciójelző, a toggle működtetés, valamint a hibajelzés és BE/KI állapotjelzés. A készülék DIN sínre pattintható, és kompatibilis a fésűs sínek használatával. A 18 mm fázistávolság és 9 mm fázis-nulla távolság lehetővé teszi a kompakt beépítést elosztószekrényekbe. A termék méretei: 93 mm magas, 90 mm széles, 73 mm mély, ami optimális helykihasználást tesz lehetővé. Az IP20 védettség (moduláris készülékházzal IP40) megfelelő védelmet biztosít a telepítési környezetben.
A Schneider Electric Acti9 iCV40N áram-védőkapcsolós kismegszakító széles működési hőmérséklet-tartománnyal rendelkezik (-25°C és +60°C között), és kivételes mechanikai és elektromos élettartamot biztosít, 20 000 kapcsolási ciklussal. A túlfeszültség elleni védelem III-as kategóriája és a 3-as szennyezettségi fok szerinti besorolás tovább növeli a termék alkalmazhatóságát különböző környezetekben. A termék rendelkezik VDE és EAC minőségi tanúsítványokkal, valamint CE jelöléssel, ami garantálja a nemzetközi szabványoknak való megfelelést.
Schneider Electric Acti9 iCV40 - A9DC7740 - áramvédős kismegszakító, A osztály, 3P-N, C, 40A, 300mA műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típus: Áram-védőkapcsolós kismegszakító (RCBO)
Rövid megnevezés: iCV40N
Alkalmazási terület: Elosztás
Elektromos jellemzők
Pólusok: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó technológia: Termikus-mágneses
Karakterisztika: C
Hibaáram érzékenység: 300 mA
Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határérték: 5...10 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram védelem késleltetése: Azonnali
Hibaáram védelmi osztály: A típus
Megszakítási képesség
Megszakítási képesség: 6000 A Icn 400 V AC 50/60 Hz-en, EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítási képesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, EN/IEC 61009-2-1 szerint
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-en, EN 61009-2-1 szerint
Korlátozási osztály: 3, EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai jellemzők
Kontaktus pozíciójelző: Igen
Vezérlés típusa: Billenőkar
Helyi jelzés: Hibajelzés, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Fésűsín kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és a nulla között
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Csatlakozások
Csatlakozási mód: Alagút típusú csatlakozók felül vagy alul 1...16 mm² merev vezetékhez, 1...10 mm² rugalmas vezetékhez
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris készülékházban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültség kategória: III, IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Működési hőmérséklettartomány: -25...60°C
Tárolási hőmérséklettartomány: -40...85°C
