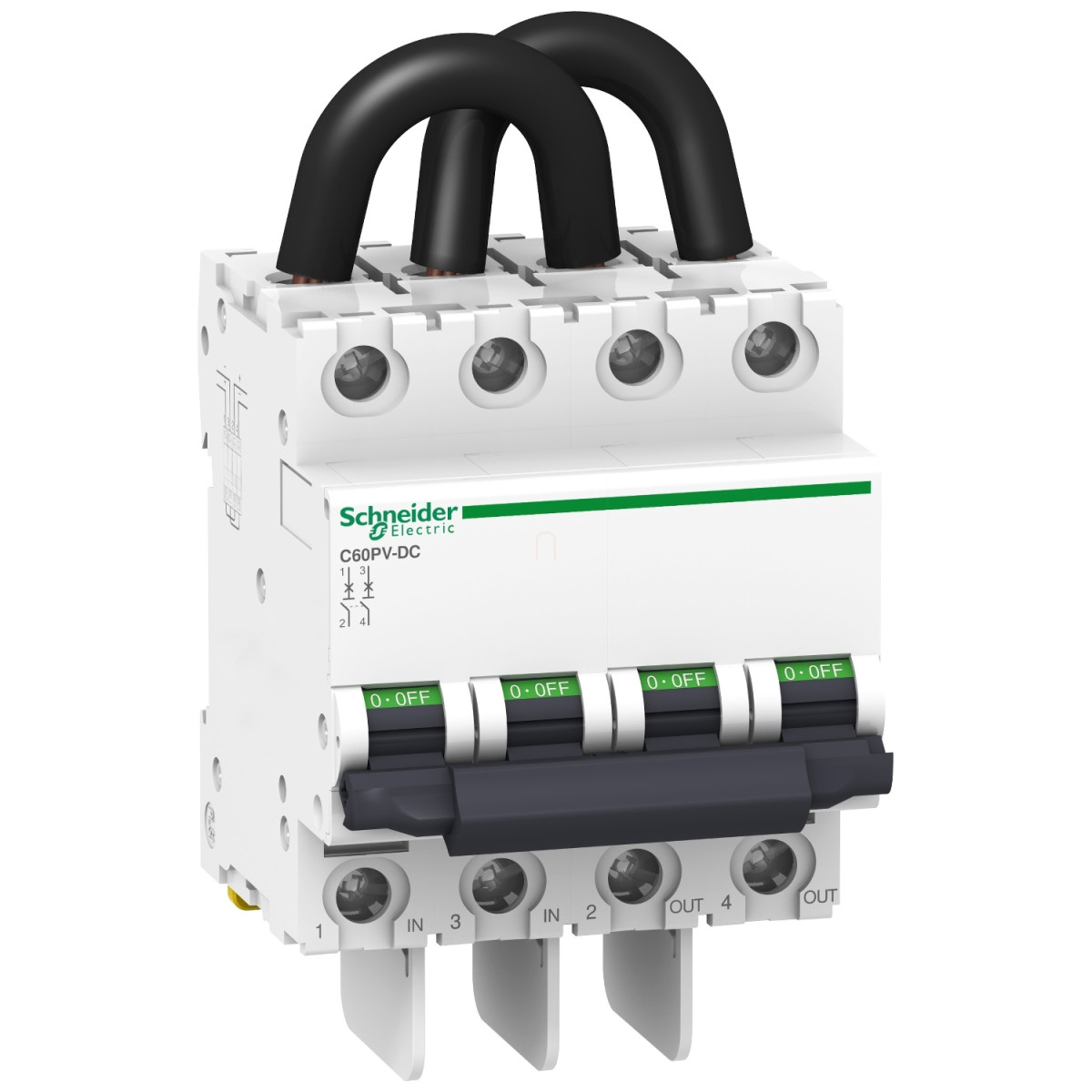

A Schneider Electric Acti9 C60PV-DC kismegszakító tökéletes választás egyenáramú (DC) rendszerekhez, különösen a napelemes (PV) alkalmazásokban, ahol megbízható védelmet nyújt a túláramok és rövidzárlatok ellen. A termék számos innovatív tulajdonsággal rendelkezik, amelyek kiemelik a versenytársak közül, és ideális megoldássá teszik a modern villamossági rendszerekben.
A Schneider Electric Acti9 C60PV-DC kismegszakító 2 pólusú kivitelben készül, 8 amperes névleges áramerősséggel és B karakterisztikával, amely 5,5 x In mágneses kioldási határértéket jelent. Az eszköz kiemelkedő működési feszültsége 800V DC, ami különösen alkalmassá teszi nagy teljesítményű egyenáramú rendszerekhez. Megszakítóképessége 1,5 kA (Icu) 800V DC feszültségen, illetve 3 kA (Icu) 650V DC feszültségen. Az üzemi megszakítóképesség (Ics) mindkét esetben 100%-os, ami kivételes megbízhatóságot biztosít a kritikus alkalmazásokban.
A C60PV-DC kismegszakító polaritásérzéketlensége lehetővé teszi a kétirányú áram elleni védelmet, ami rendkívül hasznos tulajdonság a modern DC rendszerekben. Az 1000V DC szigetelési feszültség és a 6 kV névleges lökőfeszültség tűrés további biztonságot nyújt a hosszú távú működés során. A termék mechanikai élettartama 20000 ciklus, míg elektromos élettartama 1500 ciklus (L/R = 2 ms), ami hosszú távú, megbízható működést garantál. A kapcsolási állapot vizuális visszajelzése és a lezárási lehetőség (lakattal OFF pozícióban) növeli a működési biztonságot és megakadályozza az illetéktelen beavatkozást.
A Schneider Electric Acti9 C60PV-DC kismegszakító telepítése rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre rögzíthető, méretei kompaktak (132,7 mm magasság, 72 mm szélesség, 77,4 mm mélység), ami 8 darab 9 mm-es osztásnak felel meg. A csatlakozások terén rugalmas megoldást kínál alagút típusú sorkapcsokkal, amelyek lehetővé teszik 1-25 mm² merev és 1-16 mm² hajlékony vezetékek bekötését, valamint előre huzalozott kábel is rendelkezésre áll. A vezeték csupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2,5 Nm. Fehér színe esztétikus megjelenést biztosít az elosztóban.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61657 - kismegszakító, 2P, B, 8A, 800VDC műszaki adatok
Fő jellemzők
Termékcsalád: C60
Terméktípus: Kismegszakító
Eszköz rövid neve: C60PV-DC
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: DC (egyenáram)
Kioldási görbe: B
Felhasználási kategória: A kategória az EN/IEC 60947-2 szerint
Szigetelésre alkalmas: Igen, az EN/IEC 60947-2 szerint
Kiegészítő jellemzők
Névleges áram [In]: 8 A
Feszültségesés: 1384 mV / 173 mOhm / 11.1 W / 8 A
Névleges üzemi feszültség [Ue]: 800 V DC
Mágneses kioldási határ: 5.5 x In
Megszakítóképesség: 3 kA Icu - 650 V DC; 1.5 kA Icu - 800 V DC
Névleges üzemi megszakítóképesség [Ics]: 1.5 kA 100% - 800 V DC; 3 kA 100% - 650 V DC
Névleges szigetelési feszültség [Ui]: 1000 V DC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Polaritásérzékenység: Nem (kétirányú áram elleni védelem)
Kapcsolási állapot kijelzés: Igen
Vezérlés típusa: Billenőkar
Szerelési mód: Rögzített
Szerelési tartó: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 8
Magasság: 132.7 mm
Szélesség: 72 mm
Mélység: 77.4 mm
Szín: Fehér
Mechanikai tulajdonságok
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 1500 ciklus L/R = 2 ms
Lezárási opciók leírása: Lakattal lezárható OFF pozícióban
Csatlakozások: Alagút sorkapocs (alul) 1...25 mm² merev; Alagút sorkapocs (alul) 1...16 mm² hajlékony; Előre huzalozott kábel (felül)
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 2.5 N.m
Piaci szegmens: Kis kereskedelmi; Lakóépületek
Kompatibilitási kód: C60PV-DC
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Szennyezettségi fok: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet tartomány - működés: -25...70°C
Környezeti hőmérséklet tartomány - tárolás: -40...85°C
