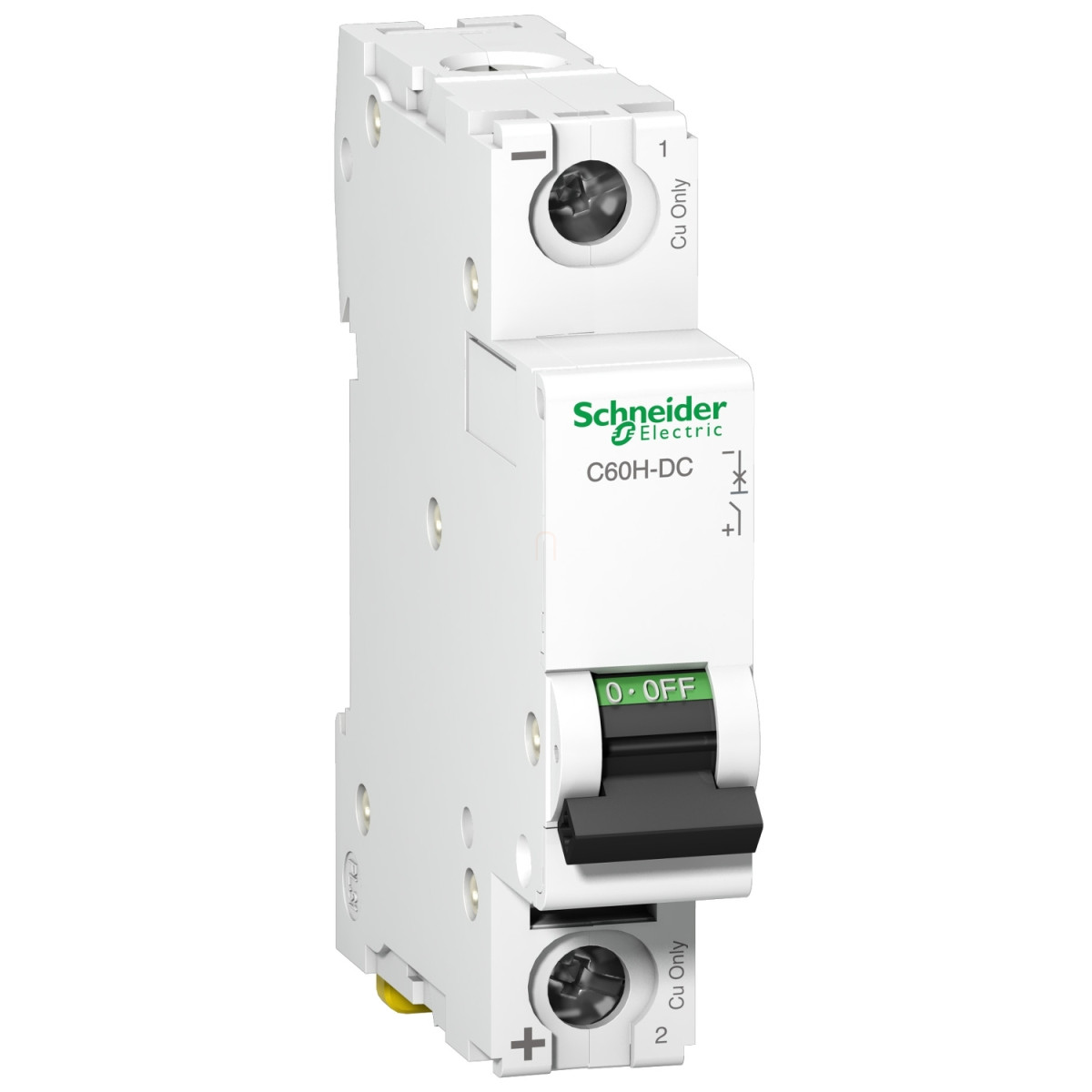

A Schneider Electric Acti9 C60H-DC kismegszakító egy megbízható és nagyteljesítményű védelmi eszköz, amely kifejezetten egyenáramú (DC) hálózatokhoz lett kifejlesztve. Ez a termék különösen előnyös napelemrendszerek, elektromos járműtöltők és egyéb DC alkalmazások túláramvédelmére, ahol a hagyományos váltóáramú megszakítók nem megfelelőek.
Az A9N61519 cikkszámú, 1 pólusú kismegszakító C karakterisztikájú kioldási görbével rendelkezik, ami ideális egyensúlyt biztosít a túlterhelés és rövidzárlat elleni védelem között. A 63 amperes névleges áramerősség mellett a megszakító 6 kA-es rövidzárlati megszakítóképességgel rendelkezik 250V DC feszültségen, az IEC/EN 60947-2 szabványoknak megfelelően. A termék jelentősen nagyobb védelmet nyújt alacsonyabb feszültségszinteken: 220V DC-nél 10 kA, míg 110V DC-nél kiemelkedő 20 kA rövidzárlati megszakítóképességgel bír. A termék kategória A besorolással rendelkezik, ami megfelel a legszigorúbb ipari alkalmazásoknak.
A Schneider Electric Acti9 C60H-DC kismegszakító termikus-mágneses kioldóegységgel rendelkezik, amely hatékonyan kombinálja a túlterhelés elleni hosszú késleltetésű termikus védelmet a rövidzárlat elleni azonnali mágneses védelemmel. A termék 250V DC névleges üzemi feszültséggel, 500V DC szigetelési feszültséggel és 6 kV lökőfeszültség-állósággal rendelkezik. A megszakító pozíciójelzővel és zárolási lehetőséggel van ellátva a "0" (kikapcsolt) pozícióban. A mechanikai élettartama 20 000 kapcsolási ciklus, ami kiemelkedő tartósságot biztosít még a legigényesebb ipari környezetben is.
A telepítés egyszerű és rugalmas: a kismegszakító 35 mm-es szimmetrikus DIN-sínre szerelhető, és kompatibilis a standard fésűs sínek használatával mind felső, mind alsó csatlakoztatás esetén. A meghúzási nyomaték az áramköri csatlakozásoknál 2,5 Nm. A megszakító szabványos 9 mm-es osztástávolsággal rendelkezik, és 2 osztásegységet foglal el. A 0,128 kg tömegű, fehér színű eszköz széles hőmérsékleti tartományban, -25°C és +70°C között üzemeltethető, és akár 2000 méteres tengerszint feletti magasságig használható. A termék szennyezettségi foka 3, míg túlfeszültségi kategóriája IV, ami kiváló környezeti ellenállóképességet jelez.
Schneider Electric Acti9 C60H-DC kismegszakító műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 C60H-DC
Terméktípus: Kismegszakító
Rövid terméknév: C60H-DC
Alkalmazási terület: Elosztás
Műszaki jellemzők
Pólusok leírása: 1P
Védett pólusok száma: 1
Névleges áram [In]: 63 A 25 °C-on
Hálózat típusa: DC
Kioldóegység technológiája: Termikus-mágneses
Kioldási görbe: C
Megszakítóképesség: 10 kA Icu 220 V DC-nél (EN/IEC 60947-2 szerint)
6 kA Icu 250 V DC-nél (EN/IEC 60947-2 szerint)
20 kA Icu 110 V DC-nél (EN/IEC 60947-2 szerint)
Felhasználási kategória: A kategória (EN/IEC 60947-2 szerint)
Leválasztásra alkalmas: Igen (EN/IEC 60947-2 szerint)
Szabványok: EN 60947-2, IEC 60947-2
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 250 V DC
Névleges üzemi megszakítóképesség [Ics]: 15 kA 75% 110 V DC-nél (EN/IEC 60947-2 szerint)
4,5 kA 75% 250 V DC-nél (EN/IEC 60947-2 szerint)
7,5 kA 75% 220 V DC-nél (EN/IEC 60947-2 szerint)
Névleges szigetelési feszültség [Ui]: 500 V DC (EN/IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (EN/IEC 60947-2 szerint)
Pozíciójelző: Igen
Vezérlés típusa: Kapcsolókar
Szerelési és üzemeltetési adatok
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: standard
9 mm-es osztástávolság: 2
Színe: Fehér
Mechanikai élettartam: 20000 ciklus
Lakattal zárható: Igen
Rögzítési opciók leírása: O pozícióban
Meghúzási nyomaték: Áramkör: 2,5 N.m felül vagy alul
Földzárlat-védelem: Nélkül
Környezeti jellemzők
Szennyezettségi fok: 3 (EN/IEC 60947-2 szerint)
Túlfeszültségi kategória: IV
Trópusi kivitel: 2 (IEC 60068-2 szerint)
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemeltetés során: -25…70 °C
Környezeti hőmérséklet tárolás során: -40…85 °C
