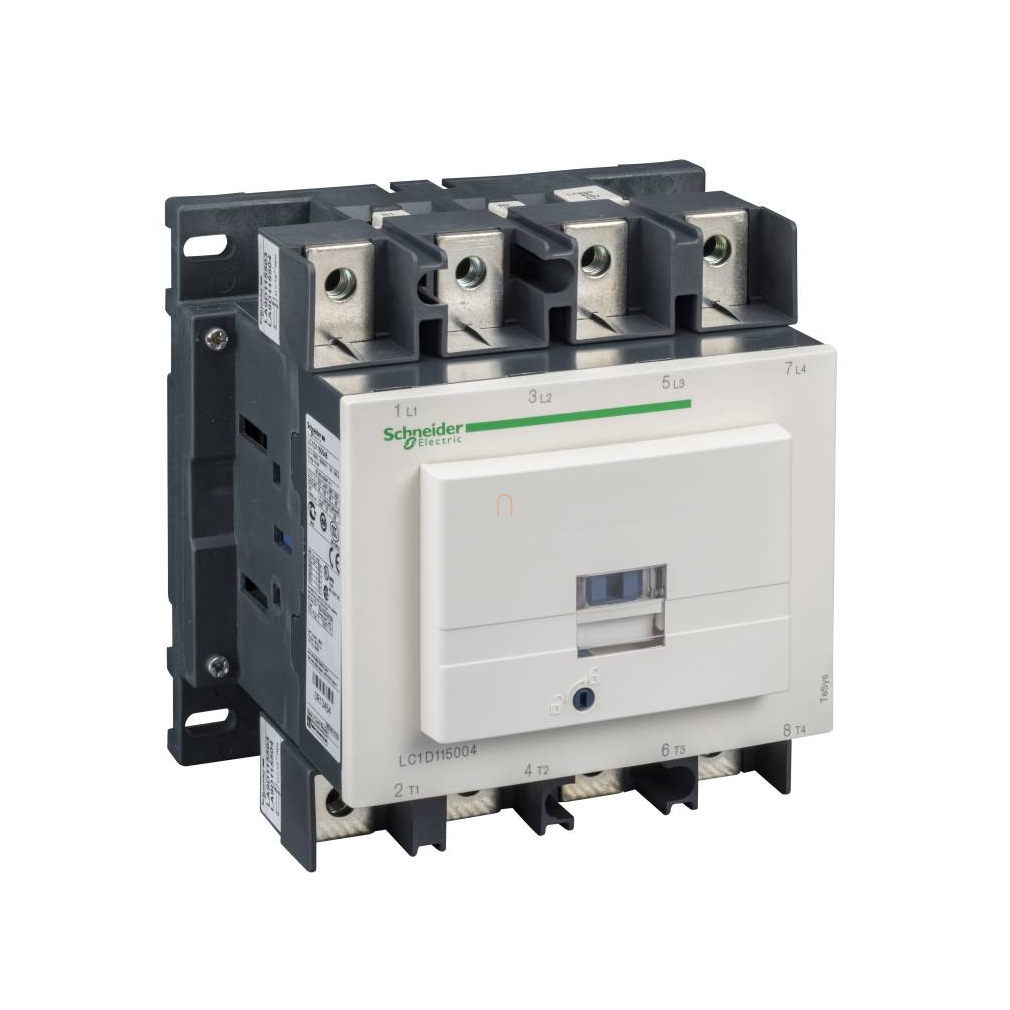

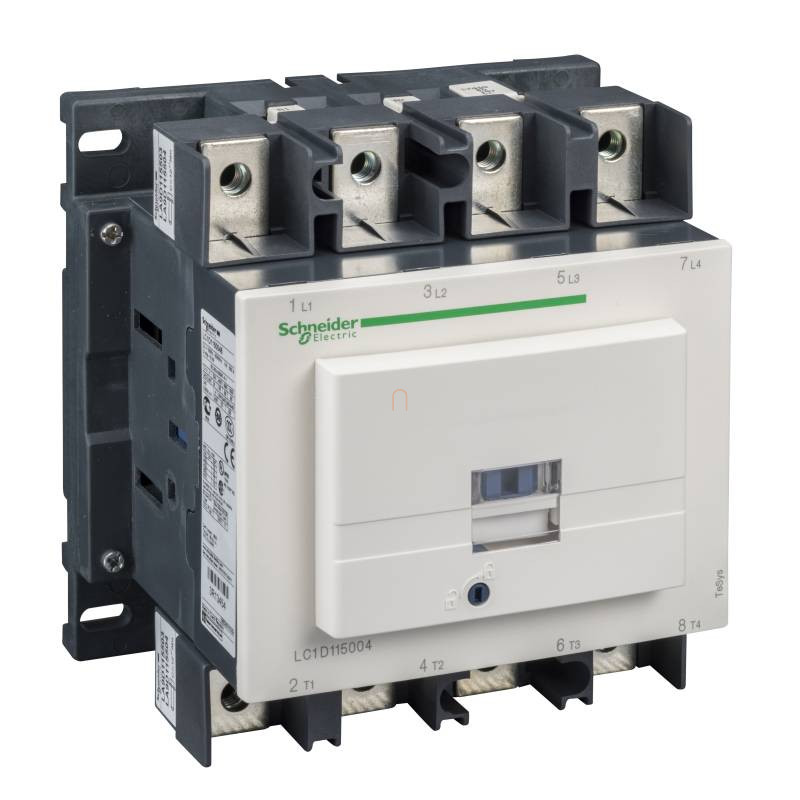

Mágneskapcsoló 115A 24VDC LC1D1150046BD Schneider
Védőrelé TeSys LC1-D, 4-pólusú, AC-1 440 V 200A, tekercs 24 V DC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés - felhasználási kategória: AC-1 - pólusok megnevezése: 4P - pólus érintkező összetétel: 4 NO - Ue névleges üzemi feszültség: <= 1000 V AC 25...400 Hz esetén főáramkör, <= 460 V DC esetén főáramkör - túlfeszültség kategória: III - Icw névleges rövidzárlati kiállási áram: 1100 A <= 40 °C 1 s főáramkör, 250 A <= 40 °C 10 perc főáramkör, 550 A <= 40 °C 1 perc főáramkör, 950 A <= 40 °C 10 s főáramkör - kapcsolt biztosíték méretezés: 200 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 250 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : kábelsaru csatlakozó - külső átmérő: 25 mm, főáramkör : sínek 1 5 x 25 mm, vezérlő áramkör : kábelsaru csatlakozó - külső átmérő: 8 mm - meghúzási nyomaték: főáramkör : 12 N.m - mellett kábelsaru csatlakozó hexagonális 13 mm csavar: M8, főáramkör : 12 N.m - mellett sínek hexagonális 13 mm csavar: M8, vezérlő áramkör : 1.2 N.m - mellett kábelsaru csatlakozó - csavarhúzóval 2. sz. Philips csavar: M3,5, vezérlő áramkör : 1.2 N.m - mellett kábelsaru csatlakozó - csavarhúzóval Ø 6 mm-es lemez csavar: M3,5 - üzemidő: 20...35 ms zárul, 40...75 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 8 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
