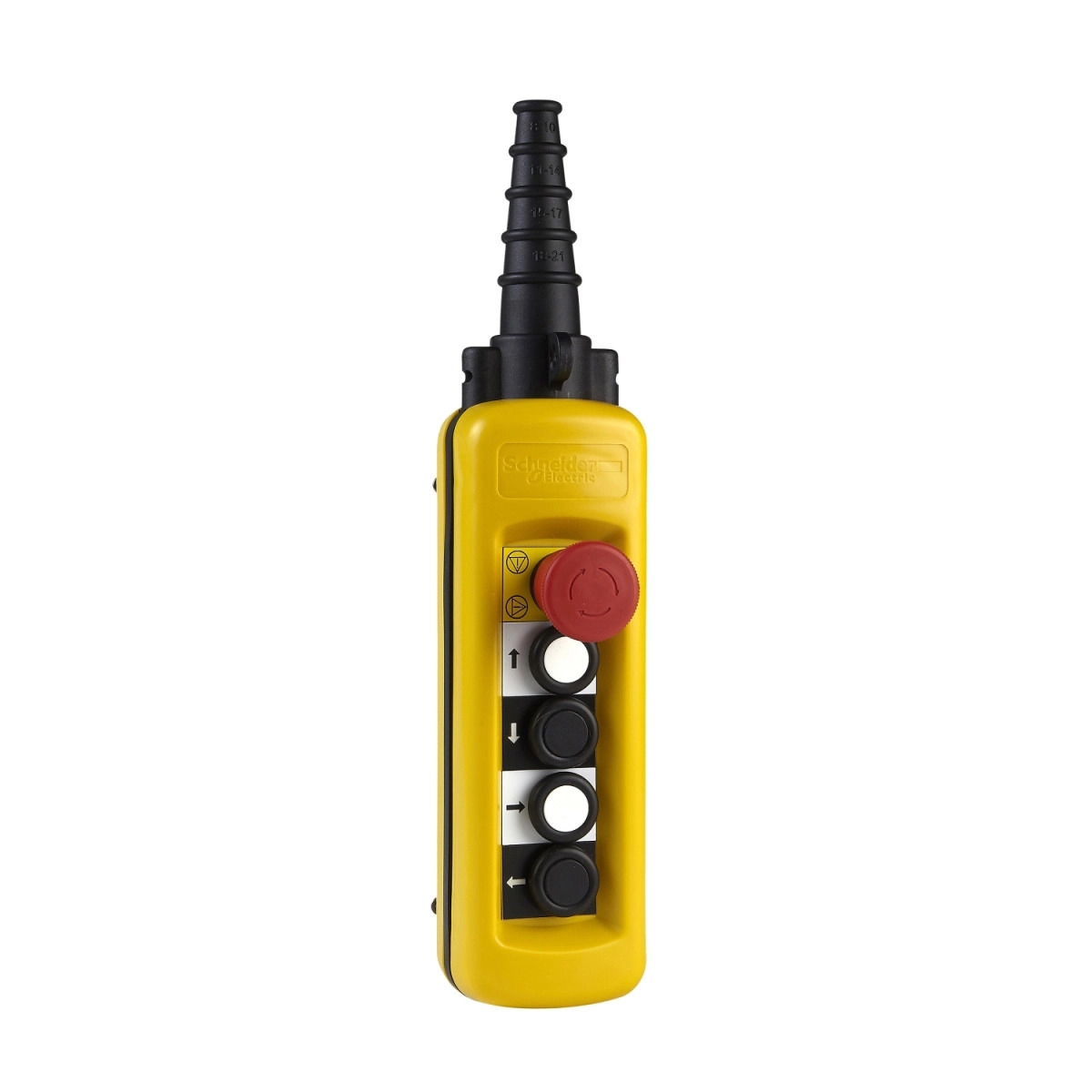

A Schneider Electric XACA4813 függőleges vezérlőállomás a Harmony XAC sorozat tagja, amely kifejezetten egysebességű darumotor vezérlésére lett tervezve. Ez a komplett, használatra kész irányítóeszköz sárga polipropilén házban kapható, amely kettős szigetelésű kialakítással rendelkezik a maximális biztonság érdekében.
A vezérlőegység 4 nyomógombbal és 1 vészleállító gombbal van felszerelve, amelyek elrendezése és funkciói a darukezelést teszik intuitívvá és biztonságossá. A nyomógombok mindegyike 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, míg a 40 mm átmérőjű vészleállító gomb 1 NC érintkezővel van ellátva, és reteszelő funkcióval működik. A készülék speciális mechanikai reteszeléssel rendelkezik a párok között, ami megakadályozza az ellentétes irányú mozgások egyidejű aktiválását, ezzel fokozva az üzemeltetés biztonságát. Az emelés, süllyesztés, balra és jobbra irányú mozgásokhoz dedikált gombok lassú sebességű vezérlést tesznek lehetővé.
A XACA4813 modell kiemelkedő műszaki paraméterekkel rendelkezik: IP65-ös védettségi szintje biztosítja a por és vízsugár elleni védelmet, amely ideálissá teszi ipari környezetben történő használatra. A készülék -25 és +70°C közötti üzemi hőmérséklettartományban működik megbízhatóan, tárolási hőmérséklete pedig -40 és +70°C között lehet. Ellenáll a 15 gn erősségű vibrációnak (10-500 Hz frekvenciatartományban) és a 100 gn erejű ütéseknek is, megfelelve a szigorú IEC szabványoknak. A berendezés II. túlfeszültség kategóriába tartozik az IEC 61140 szerint, valamint IK08 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány alapján.
A vezérlőállomás csatlakoztatása csavarkötéses sorkapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² vezetékek fogadására alkalmasak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² vezetékek bekötésére kábelvéggel. A kábelbemenet gumihüvelyes, lépcsőzetes kialakítású, amely 8-26 mm átmérőjű kábeleket fogad. Az érintkezők működése lassú nyitási karakterisztikájú (slow-break), konvencionális zárt hőárama 10 A. A termék szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), impulzus-állósági feszültsége pedig 6 kV az IEC 60947-1 szerint. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték használata ajánlott.
Schneider Harmony XAC XACA4813 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőleges vezérlőállomás
Rövid megnevezés: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Áramköri típus: Vezérlő áramkör
Burkolat kialakítása: Használatra kész komplett egység
Vezérlőállomás alkalmazása: Egysebességű darumotor vezérlése
Funkcionális jellemzők
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógombok típusa:
- Első nyomógomb: 1 NC + 1 NO emelés, lassú
- Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
- Leállító nyomógomb: Ø 40 mm 1 NC reteszelő
- Negyedik nyomógomb: 1 NC + 1 NO balra, lassú
- Harmadik nyomógomb: 1 NC + 1 NO jobbra, lassú
Termék kompatibilitás: ZB2BE102 vészleállítóhoz, ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros sorkapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Érintkező működés: Lassú nyitás
Sorkapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13 N nyomógomb, 8 N vészleállító
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú olvadóbiztosítékkal
Környezeti jellemzők
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60204-32
Terméktanúsítványok: GOST, CCC
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 8...26 mm
