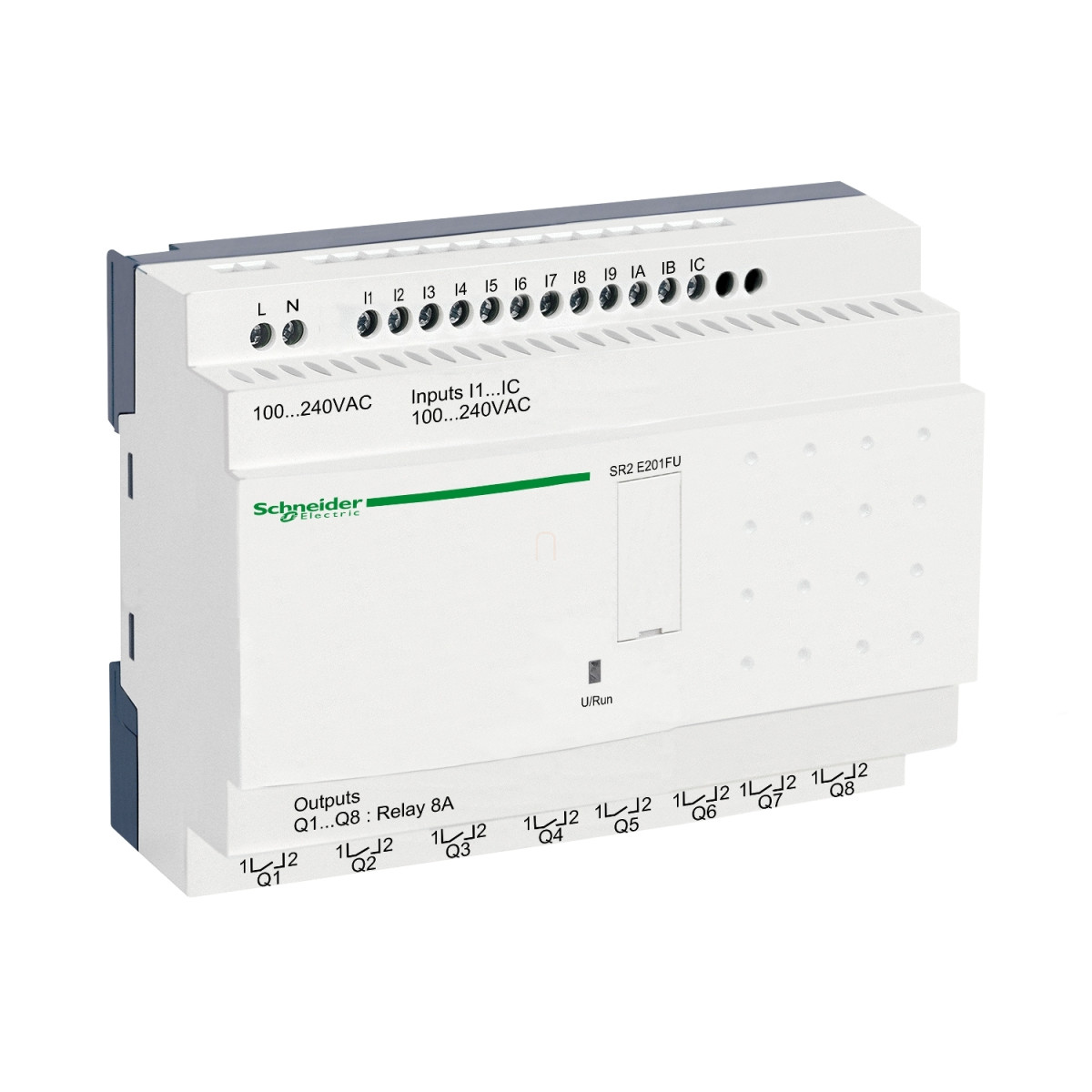

A Schneider Electric Zelio Logic SR2E201FU kompakt smart reléje egy sokoldalú és megbízható vezérlőegység, amely ideális választás lehet különböző automatizálási feladatokhoz. Ez a 20 I/O-s modell kijelző nélküli kivitelben készült, beépített órával és 100-240V AC tápfeszültséggel rendelkezik, így rugalmasan alkalmazható különböző ipari környezetekben és épületautomatizálási rendszerekben.
A Zelio Logic termékcsalád e tagja 12 diszkrét bemenettel és 8 relés kimenettel rendelkezik, ami lehetővé teszi számos érzékelő, kapcsoló és működtető eszköz vezérlését. A készülék programozható létradiagrammal (maximum 240 vezérlési sor) vagy FBD programozással (maximum 500 vezérlési sor), így különböző felhasználói igényekhez igazítható. A ciklus ideje 6-90 ms között mozog, ami megfelelő sebességet biztosít a legtöbb alkalmazáshoz. A beépített óra funkció lehetővé teszi időzített műveletek végrehajtását, ami különösen hasznos lehet épületautomatizálási és időzítés-kritikus alkalmazásoknál.
A SR2E201FU műszaki paraméterei kiemelkedőek: 100-240V AC névleges tápfeszültség (85-264V feszültségtartomány), 50/60 Hz tápfrekvencia, 11 VA teljesítményfelvétel bővítés nélkül. A diszkrét bemenetek szintén 100-240V AC feszültséggel működnek, a relés kimenetek pedig 5-30V DC vagy 24-250V AC feszültségen terhelhetők, 8A termikus áramerősséggel. A relék magas kapcsolási élettartammal rendelkeznek: 500000 ciklus különböző terhelési típusok esetén (AC-12, AC-15, DC-12, DC-13), míg a mechanikai élettartamuk eléri a 10 millió kapcsolási ciklust. A védettségi szint IP20 a sorkapocs esetében és IP40 az előlapon, ami megfelelő védelmet nyújt a tipikus ipari környezetben. A készülék -20°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, speciális körülmények között (nem szellőztetett burkolatban) -20°C és +40°C között.
A Schneider Electric SR2E201FU számos nemzetközi szabványnak és tanúsítványnak felel meg (GL, GOST, CSA, UL, C-Tick), valamint teljesíti az elektromágneses kompatibilitásra (EMC) vonatkozó szigorú előírásokat. A termék szerelése rendkívül egyszerű, 35 mm-es DIN sínre rögzíthető vagy csavarfixálással is telepíthető a visszahúzható rögzítőfüleknek köszönhetően. A csatlakozások csavaros sorkapcsokkal történnek, amelyek különböző vezetékméreteket fogadnak (0,2-2,5 mm²). A készülék védelmet nyújt a sorkapocs-polaritás felcserélése ellen (a vezérlési utasítások ilyenkor nem hajtódnak végre), továbbá 10 ms-os mikro-megszakadás immunitással rendelkezik. A memória backup idő 10 év 25°C-on, ami hosszú távú adatmegőrzést biztosít. Mindezen tulajdonságok együttesen teszik a Schneider Electric Zelio Logic SR2E201FU kompakt smart relét egy rendkívül megbízható és sokoldalú választássá az ipari automatizálási rendszerek és épületvezérlési alkalmazások számára.
Schneider Electric Zelio Logic - SR2E201FU - programozható relé, kompakt, kijelző nélkül, 12 DI, 8 DO relés, belső órával, 230 VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Zelio Logic
Termék vagy alkatrész típusa: Kompakt smart relé
Kiegészítő jellemzők
Helyi kijelző: Nincs
Vezérlési séma sorok száma: 0-240 létradiagramos programozással, 0-500 FBD programozással
Ciklusidő: 6-90 ms
Backup idő: 10 év 25°C-on
Óra drift: 12 perc/év 0-55°C-on, 6 másodperc/hónap 25°C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Névleges tápfeszültség [Us]: 100-240 V AC
Tápfeszültség határok: 85-264 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 100 mA 100 V-nál (bővítés nélkül), 50 mA 240 V-nál (bővítés nélkül)
Teljesítményfelvétel VA-ben: 11 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Védelmi típus: Sorkapcsok fordított polaritása ellen (vezérlési utasítások nem hajtódnak végre)
Bemenetek
Diszkrét bemenetek száma: 12
Diszkrét bemeneti feszültség: 100-240 V AC
Diszkrét bemeneti áram: 0,6 mA
Diszkrét bemeneti frekvencia: 57-63 Hz, 47-53 Hz
Garantált 1-es feszültségállapot: >= 79 V diszkrét bemenethez
Garantált 0-ás feszültségállapot: <= 40 V diszkrét bemenethez
Garantált 1-es áramállapot: >= 0,17 mA (diszkrét bemenet)
Garantált 0-ás áramállapot: <= 0,5 mA (diszkrét bemenet)
Analóg bemenetek száma: 0
Bemeneti impedancia: 350 kOhm diszkrét bemenethez
Kimenetek
Kimenetek száma: 8 relé
Kimeneti feszültség határok: 5-30 V DC (relés kimenet), 24-250 V AC
Érintkezők típusa és összetétele: NO relés kimenethez
Kimeneti termikus áram: 8 A mind a 8 kimenethez relés kimenet esetén
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A relés kimenetnél az IEC 60947-5-1 szerint; AC-15: 500000 ciklus 230 V, 0,9 A relés kimenetnél az IEC 60947-5-1 szerint; DC-12: 500000 ciklus 24 V, 1,5 A relés kimenetnél az IEC 60947-5-1 szerint; DC-13: 500000 ciklus 24 V, 0,6 A relés kimenetnél az IEC 60947-5-1 szerint
Kapcsolási kapacitás mA-ben: >= 10 mA 12 V-nál (relés kimenet)
Működési frekvencia Hz-ben: 0,1 Hz (Ie-nél) relés kimenethez, 10 Hz (terhelés nélkül) relés kimenethez
Mechanikai élettartam: 10000000 ciklus relés kimenethez
Időzítés
Óra: Van
Válaszidő: 50 ms létradiagramos programozással (0-ról 1-es állapotra) diszkrét bemenethez, 50 ms létradiagramos programozással (1-es állapotról 0-ra) diszkrét bemenethez, 50-255 ms FBD programozással (0-ról 1-es állapotra) diszkrét bemenethez, 50-255 ms FBD programozással (1-es állapotról 0-ra) diszkrét bemenethez, 10 ms (0-ról 1-es állapotra) relés kimenethez, 5 ms (1-es állapotról 0-ra) relés kimenethez
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapocs) az IEC 60529 szerint, IP40 (előlap) az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20-40°C nem szellőztetett burkolatban az IEC 60068-2-1 és IEC 60068-2-2 szerint, -20-55°C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási környezeti hőmérséklet: -40-70°C
Üzemi tengerszint feletti magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
