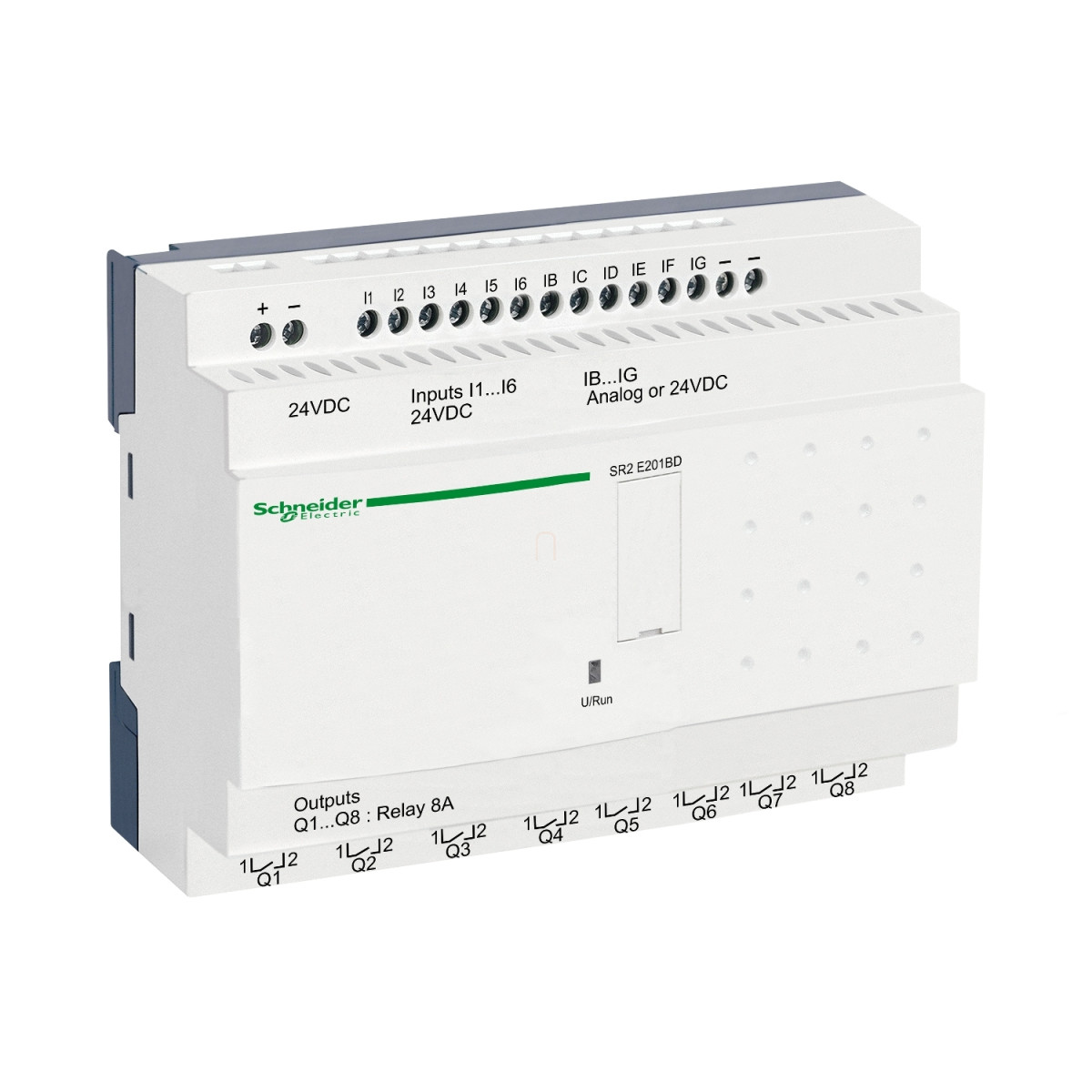

A Schneider Electric Zelio Logic SR2E201BD egy kompakt és sokoldalú programozható relé, amely ideális megoldást kínál kisebb vezérlési feladatokhoz ipari és épületautomatizálási alkalmazásokban. Ez a kijelző nélküli változat 20 I/O ponttal rendelkezik és 24 V DC tápfeszültséggel működik, ami rugalmas beépítési lehetőséget biztosít különböző automatizálási projektekhez.
A készülék nagy előnye a kompakt kialakítás mellett a bővített funkcionalitás. A 12 diszkrét bemenet (I1-IA és IH-IR) közül 6 analóg bemenetként is használható (IB-IG), ami lehetővé teszi különféle érzékelők, például NTC 10k, NTC 1000k, KTY81 210/220/221/222/250 és Pt 500 hőmérséklet-érzékelők közvetlen csatlakoztatását. A bemenetek 3-vezetékes PNP közelítésérzékelőkkel is kompatibilisek, ami tovább növeli a felhasználási területet. Az analóg bemenetek 0-10V és 0-24V tartományban működnek, 8 bites felbontással, ami a legtöbb vezérlési feladathoz elegendő pontosságot biztosít.
A kimeneti oldalon 8 relés kimenettel rendelkezik, amelyek NO (alaphelyzetben nyitott) típusúak, és maximum 8A terhelhetőséggel bírnak. A kimenetek működtethetők 24-250V AC vagy 5-30V DC feszültségtartományban, így alkalmasak különböző terhelések, például motorok, szelepek vagy világítás vezérlésére. A relék villamos élettartama igen magas: AC-12 és DC-12 üzemmódban akár 500 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
A programozás kétféle módszerrel történhet: létradiagrammal (maximum 240 sor) vagy FBD (Function Block Diagram) programozással (maximum 500 sor). A programozás a Zelio Soft szoftverrel történik, amely intuitív felületet biztosít a felhasználónak. A készülék belső órával rendelkezik, amely lehetővé teszi időzített vezérlési feladatok megvalósítását. Az óra pontossága kiemelkedő: mindössze 12 perc/év drift 0-55°C között, illetve 6 másodperc/hónap 25°C-on. Az óra beállított értékeit és a programot a készülék 10 évig megőrzi tápfeszültség nélkül is.
A SR2E201BD programozható relé további előnyei közé tartozik a kompakt méret (szélesség: 124,6 mm, magasság: 90 mm, mélység: 59,5 mm), a DIN sínre (35 mm) szerelhetőség, valamint a csavaros csatlakozók, amelyek megbízható elektromos kapcsolatot biztosítanak. Az IP20-as védettséggel rendelkező sorkapcsok és az IP40-es előlap megfelelő védelmet nyújt a por és az idegen tárgyak ellen. A készülék széles üzemi hőmérséklet-tartománya (-20...+55°C, nem szellőztetett burkolatban -20...+40°C) lehetővé teszi a felhasználást különböző környezeti feltételek mellett is.
Schneider Electric Zelio Logic - SR2E201BD - programozható relé, kompakt, kijelző nélkül, 10 DI + 2 DI/AI, 8 DO relés, belső órával, 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt programozható relé
Helyi kijelző: Nincs
Programsorok száma: 0...240 létradiagram programozással, 0...500 FBD programozással
Ciklusidő: 6...90 ms
Backup idő: 10 év 25°C-on
Óra drift: 12 perc/év 0...55°C-on, 6 s/hónap 25°C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 19,2...30 V
Maximum áramfelvétel: 100 mA (bővítés nélkül)
Teljesítményfelvétel: 6 W bővítés nélkül
Fordított polaritás védelem: Van
Bemenetek
Diszkrét bemenetek száma: 12 az IEC 61131-2 Type 1 szerint
Diszkrét bemenet típusa: Rezisztív
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet áram: 4 mA
Számláló frekvencia: 1 kHz a diszkrét bemenetnél
Bemeneti impedancia: 12 kOhm az IB...IG analóg bemenetként használt áramköröknél, 12 kOhm az IB...IG diszkrét bemenetként használt áramköröknél, 7,4 kOhm az I1...IA és IH...IR diszkrét bemeneti áramköröknél
Kompatibilitás: 3-vezetékes PNP közelítés érzékelők a diszkrét bemenetekhez
Analóg bemenetek
Analóg bemenetek száma: 6
Analóg bemenet típusa: Common mode
Analóg bemenet tartomány: 0...10 V, 0...24 V
Hőmérséklet szonda típusa: NTC 10k 25°C-on, NTC 1000k 25°C-on, KTY81 210/220/221/222/250, Pt 500
Maximum megengedett feszültség: 30 V az analóg bemenet áramkörnél
Analóg bemenet felbontás: 8 bit
LSB érték: 39 mV az analóg bemenet áramkörhöz
Konverziós idő: Smart relé ciklus ideje az analóg bemenet áramkörhöz
Konverziós hiba: +/- 5% 25°C-on az analóg bemenet áramkörnél, +/- 6,2% 55°C-on az analóg bemenet áramkörnél
Kimenetek
Kimenetek száma: 8 relé
Kimenet feszültség határok: 24...250 V AC (relé kimenet), 5...30 V DC (relé kimenet)
Kontaktus típus és összetétel: NO a relé kimenetnél
Kimeneti termikus áram: 8 A mindegyik kimenetnél (relé kimenet)
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A esetén (relé kimenet), AC-15: 500000 ciklus 230 V, 0,9 A esetén (relé kimenet), DC-12: 500000 ciklus 24 V, 1,5 A esetén (relé kimenet), DC-13: 500000 ciklus 24 V, 0,6 A esetén (relé kimenet)
Kapcsolási kapacitás: >= 10 mA 12 V-nál (relé kimenet)
Mechanikai élettartam: 10000000 ciklus (relé kimenet)
Fizikai jellemzők és környezeti feltételek
IP védettségi szint: IP20 (sorkapocs) az IEC 60529 szerint, IP40 (előlap) az IEC 60529 szerint
Üzemi hőmérséklet: -20...40°C nem szellőztetett burkolatban az IEC 60068-2-1 és IEC 60068-2-2 szerint, -20...55°C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási hőmérséklet: -40...70°C
Üzemi magasság: 2000 m
Maximális szállítási magasság: 3048 m
Relatív páratartalom: 95% kondenzáció vagy csepegő víz nélkül
