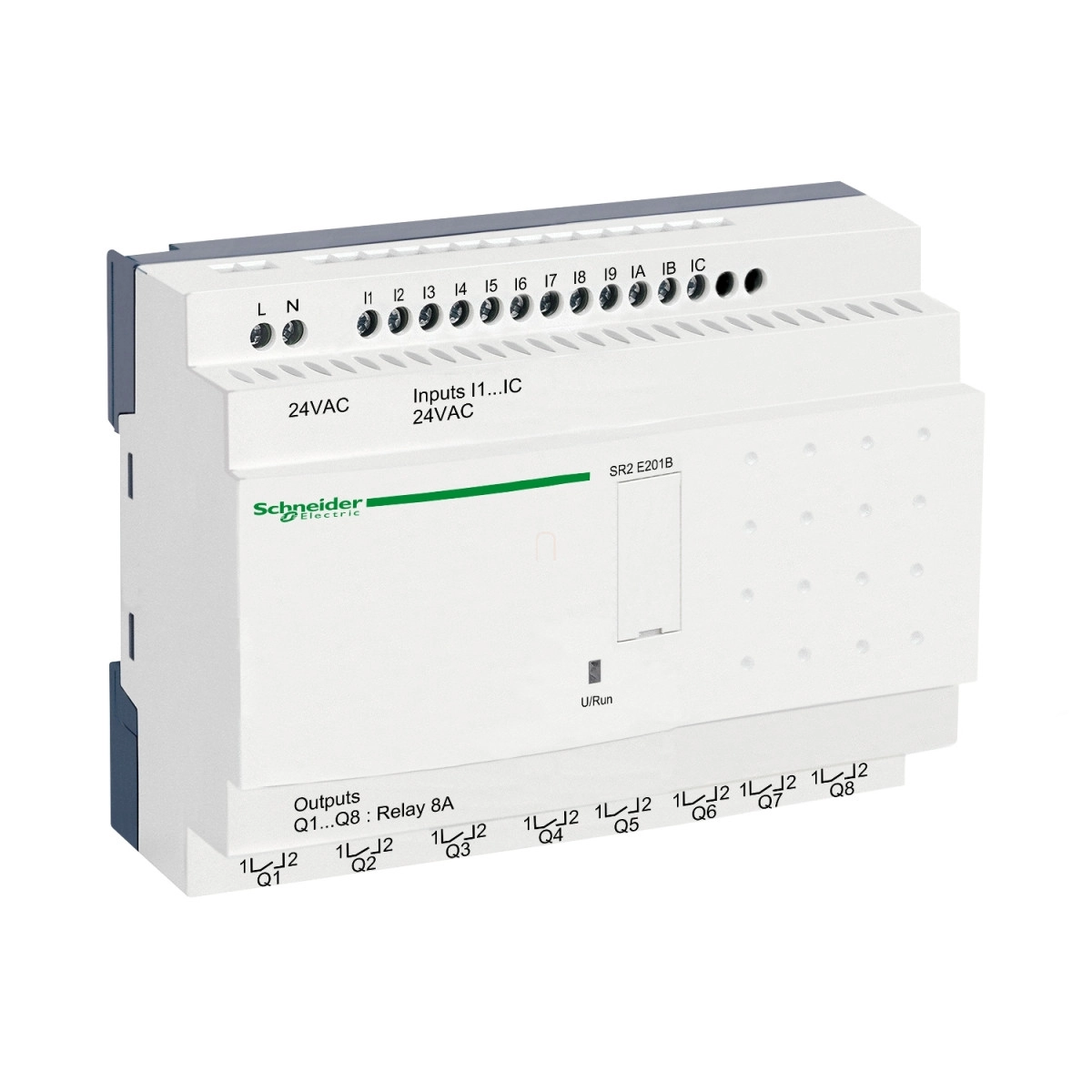

A Schneider Electric Zelio Logic SR2E201B egy kompakt programozható okos relé, amely ideális megoldást kínál kisebb automatizálási feladatokhoz. Ez a kijelző nélküli változat 20 I/O porttal (12 diszkrét bemenet, 8 relés kimenet) rendelkezik, és 24 VAC tápfeszültséggel működik. A beépített belső óra funkció lehetővé teszi az időalapú vezérlési feladatok megvalósítását, így tökéletes választás időzített kapcsolások, egyszerűbb ipari folyamatvezérlések és épületautomatizálási alkalmazások megvalósítására.
A készülék programozása kétféle módon történhet: létradiagramos (ladder) programozással akár 240 vezérlési sorral, vagy funkcióblokkos (FBD) programozással maximum 500 sorral. A ciklusidő 6-90 ms között változik, a program futtatása közben a készülék ellenőrzi a programmemória állapotát minden bekapcsoláskor. A belső óra pontossága rendkívül jó - mindössze 12 perc/év eltérés 0-55°C között, vagy 6 másodperc/hónap 25°C-on. Az adatok megőrzésére a készülék 10 éves backup időt biztosít 25°C-on.
Az SR2E201B kompakt kialakítása - amely 35 mm-es DIN sínre vagy csavaros rögzítéssel is felszerelhető - lehetővé teszi a helytakarékos beépítést kapcsolószekrénybe vagy más ipari környezetbe. A készülék IP20-as védelemmel rendelkezik a csatlakozóblokkoknál, míg az előlapon IP40 védelmi szinttel. Csatlakoztatása csavaros sorkapcsokkal történik, amelyek különböző vezetékméreteket és -típusokat támogatnak, 0,5 N.m meghúzási nyomatékkal.
A készülék 12 diszkrét bemenete 24 VAC feszültséggel működik, 4,4 mA bemeneti árammal. A bemeneti frekvencia 47-53 Hz vagy 57-63 Hz lehet. A garantált 1-es állapot feszültsége >= 14 V, míg a garantált 0 állapot <= 5 V feszültségnél áll fenn. Az 8 relés kimenet terhelhetősége 8 A minden kimeneten, kapcsolási képességük 230 V / 1,5 A (AC-12), 230 V / 0,9 A (AC-15), 24 V / 1,5 A (DC-12) vagy 24 V / 0,6 A (DC-13) a kapcsolt terhelés jellegétől függően, összhangban az IEC 60947-5-1 szabvánnyal. A kimenetek mechanikai élettartama lenyűgöző - 10 millió kapcsolási ciklus, ami hosszú távú megbízhatóságot biztosít.
A Schneider Electric Zelio Logic SR2E201B megfelel számos nemzetközi szabványnak és rendelkezik UL, CSA, C-Tick, GL és GOST tanúsítványokkal. A készülék kibővíthető I/O modulokkal a vezérlési képességek növelése érdekében. Rendkívül stabil működést biztosít széles környezeti feltételek mellett: -20...55°C üzemi hőmérséklet-tartomány (nem szellőztetett burkolatban -20...40°C), akár 95% relatív páratartalom mellett (kondenzáció nélkül), és 2000 méteres tengerszint feletti magasságig. Mindez a Zelio Logic SR2E201B-t rendkívül rugalmas és megbízható választássá teszi az egyszerűbb automatizálási feladatok megoldására.
Schneider Electric Zelio Logic - SR2E201B - programozható relé, kompakt, kijelző nélkül, 12 DI, 8 DO relés, belső órával, 24 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Zelio Logic
Termék típusa: Kompakt programozható relé
Kiegészítő jellemzők
Helyi kijelző: Nincs
Vezérlési sémák száma: 0...240 létradiagramos (ladder) programozással, 0...500 funkcióblokkos (FBD) programozással
Ciklusidő: 6...90 ms
Adatmegőrzési idő: 10 év 25°C-on
Óra drift: 12 perc/év 0...55°C között, 6 másodperc/hónap 25°C-on
Ellenőrzések: Programmemória ellenőrzés minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 24 V AC
Tápfeszültség határok: 20,4...28,8 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 233 mA (bővítés nélkül)
Teljesítményfelvétel: 6 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Bemenetek
Diszkrét bemenetek száma: 12
Diszkrét bemenet feszültség: 24 V AC
Diszkrét bemenet áram: 4,4 mA
Diszkrét bemenet frekvencia: 47...53 Hz, 57...63 Hz
1-es feszültségállapot garantált: >= 14 V
0-ás feszültségállapot garantált: <= 5 V
1-es áramállapot garantált: >= 2 mA
0-ás áramállapot garantált: <= 0,5 mA
Analóg bemenetek száma: 0
Bemeneti impedancia: 4,6 kOhm
Kimenetek
Kimenetek száma: 8 relé
Kimeneti feszültség határok: 5...30 V DC, 24...250 V AC
Érintkezők típusa: NO (záró)
Kimeneti termikus áram: 8 A minden kimeneten
Elektromos élettartam: AC-12: 500000 ciklus 230 V, 1,5 A terhelésnél; AC-15: 500000 ciklus 230 V, 0,9 A terhelésnél; DC-12: 500000 ciklus 24 V, 1,5 A terhelésnél; DC-13: 500000 ciklus 24 V, 0,6 A terhelésnél
Kapcsolási képesség: >= 10 mA 12 V feszültségnél
Működési frekvencia: 0,1 Hz terheléssel, 10 Hz terhelés nélkül
Mechanikai élettartam: 10000000 ciklus
Válaszidők
Válaszidő diszkrét bemenetnél: 50 ms létradiagramos programozással (0→1 és 1→0 állapotváltásnál), 50...255 ms funkcióblokkos programozással
Válaszidő relé kimenetnél: 10 ms (0→1 állapotváltásnál), 5 ms (1→0 állapotváltásnál)
Csatlakozás
Csatlakozási technológia: Csavaros sorkapcsok különböző vezetékméretekhez (0,2...2,5 mm²)
Meghúzási nyomaték: 0,5 N.m
Környezeti jellemzők
Védettségi szint: IP20 (csatlakozóblokkoknál), IP40 (előlapon)
Üzemi hőmérséklet: -20...40°C nem szellőztetett burkolatban, -20...55°C általánosan
Tárolási hőmérséklet: -40...70°C
Üzemi magasság: 2000 m
Relatív páratartalom: 95% kondenzáció nélkül
Szabványok és tanúsítványok
Tanúsítványok: UL, CSA, C-Tick, GL, GOST
EMC irányelv megfelelőség: IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61131-2 B zóna
Kisfeszültségű irányelv megfelelőség: IEC 61131-2
