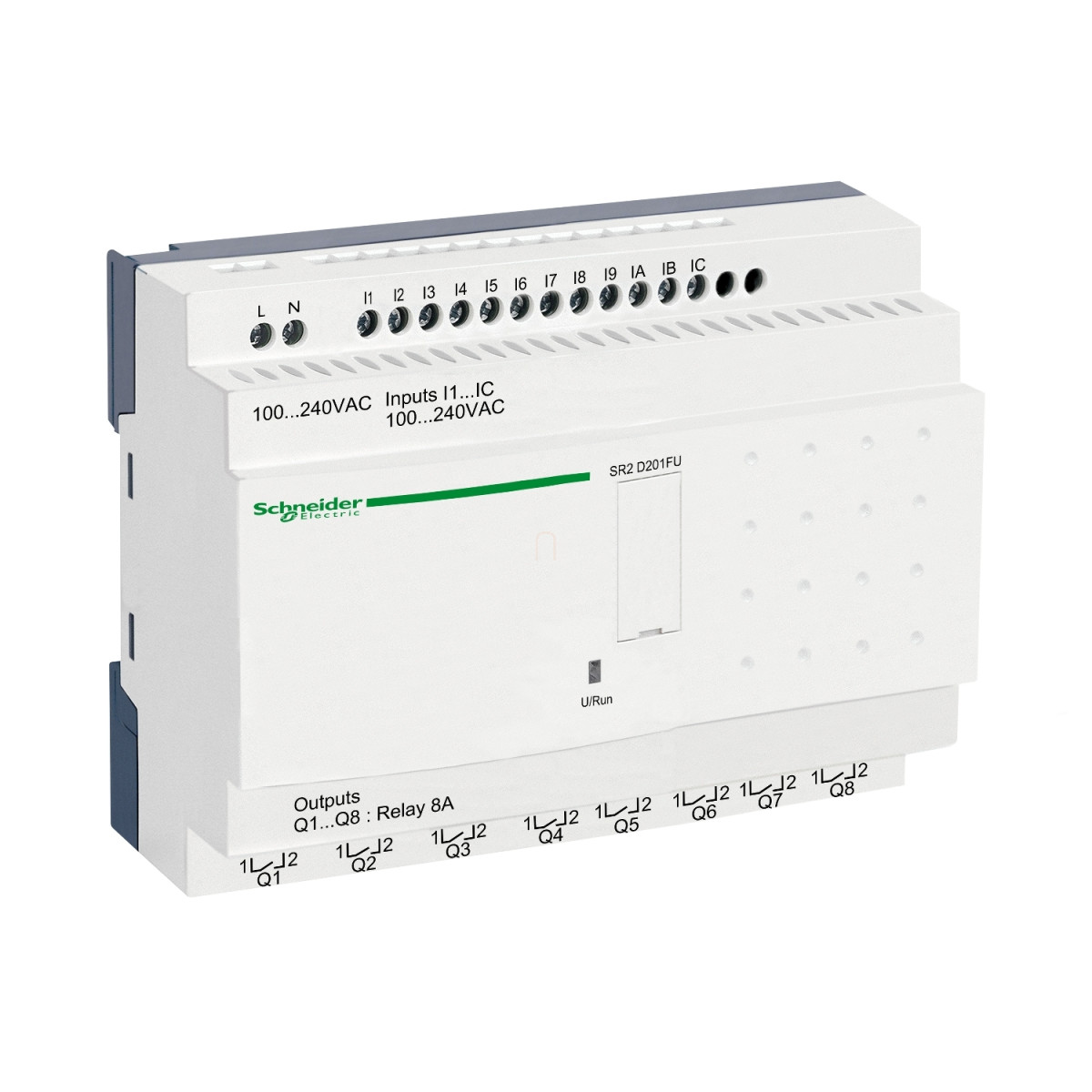

A Schneider Electric Zelio Logic SR2D201FU egy sokoldalú kompakt okosrelé, amely ipari automatizálási feladatok széles körére kínál megbízható megoldást. Ez a kijelző nélküli, 20 I/O porttal rendelkező modell ideális választás egyszerűbb vezérlési feladatok költséghatékony megvalósításához, ahol nincs szükség helyi kijelzésre. A 100-240V AC tápfeszültség-tartomány rugalmas beépíthetőséget biztosít különböző ipari környezetekben.
A SR2D201FU modell 12 diszkrét bemenetet és 8 relés kimenetet tartalmaz, amely megfelelő I/O kapacitást biztosít kisebb és közepes méretű automatizálási projektekhez. A relés kimenetek 8A terhelhetősége és a különböző kapcsolási karakterisztikák (AC-12, AC-15, DC-12, DC-13) széles alkalmazási területet tesznek lehetővé. A készülék minimum 10 mA kapcsolási képessége 12V-nál biztosítja a kis terhelések megbízható vezérlését is, míg a 8A-es termikus áram megfelelő tartalékot nyújt a legtöbb ipari alkalmazáshoz. A relék 10 millió mechanikai és 500 000 elektromos kapcsolási ciklust garantálnak, ami hosszú élettartamot biztosít.
A programozás tekintetében a Zelio Logic SR2D201FU két programozási nyelvet támogat: a ladder (létradiagram) és a FBD (Function Block Diagram) programozást. A készülék maximum 240 programsort kezel ladder programozás esetén, ami elegendő a legtöbb alapvető vezérlési feladathoz. A 6-90 ms közötti ciklusidő gyors válaszidőt biztosít, a diszkrét bemenetek esetén 50 ms reakcióidővel, míg a relés kimenetek 5-10 ms közötti kapcsolási idővel rendelkeznek. A program memória ellenőrzése minden bekapcsoláskor megtörténik, ami növeli az üzembiztonságot. A 10 éves adatmentési idő (25°C-on) biztosítja, hogy áramkimaradás esetén sem vesznek el a programozott értékek. Az eszköz védett a sorkapcsok fordított bekötése ellen, ami megakadályozza a véletlenszerű károsodást hibás bekötés esetén.
A készülék telepítése és bekötése egyszerű a csavaros sorkapcsoknak köszönhetően, amelyek 0,2-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. A 35 mm-es DIN sínre szerelhető kompakt ház (124,6 mm széles, 90 mm magas) kis helyigényt biztosít a kapcsolószekrényben. A készülék IP40-es védelemmel rendelkezik az előlap esetében és IP20-as védelemmel a sorkapocsnál, ami megfelelő védelmet nyújt ipari környezetben. A működési hőmérséklet-tartomány -20°C és +55°C között van, szellőztetett környezetben, ami széleskörű alkalmazhatóságot tesz lehetővé különböző éghajlati viszonyok között.
A Schneider Electric Zelio Logic SR2D201FU kompakt okosrelé számos nemzetközi szabványnak és tanúsítványnak felel meg (UL, CSA, GOST, GL, C-Tick), valamint megfelel az EMC és kisfeszültségű direktíváknak, így világszerte alkalmazható. A 4 kV-os impulzus feszültségállóság (Uimp) és a III-as túlfeszültség kategória megfelelő védelmet biztosít az ipari elektromos környezet jellemző zavarjelenségeivel szemben. A készülék kompakt, megbízható, költséghatékony megoldást jelent olyan automatizálási feladatokhoz, ahol nincs szükség kijelzőre vagy órafunkcióra.
Schneider Electric Zelio Logic - SR2D201FU - programozható relé, kompakt, kijelző nélkül, 12 DI, 8 DO relés, 230 VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt okosrelé
Modell: SR2D201FU
Műszaki specifikációk
Helyi kijelző: Nincs
Vezérlési sémavonalak száma: 240 létradiagramos programozással
Ciklusidő: 6…90 ms
Backup idő: 10 év 25 °C-on
Óra drift: 12 perc/év 0…55 °C-on, 6 s/hónap 25 °C-on
Ellenőrzések: Program memória minden bekapcsoláskor
Tápellátás
Névleges tápfeszültség: 100...240 V AC
Tápfeszültség határok: 85…264 V
Tápfrekvencia: 50/60 Hz
Maximális áramfelvétel: 100 mA 100 V-nál (bővítés nélkül), 50 mA 240 V-nál (bővítés nélkül)
Teljesítményfelvétel: 11 VA bővítés nélkül
Szigetelési feszültség: 1780 V
Védelem típusa: Sorkapcsok fordított bekötése ellen (vezérlési utasítások nem kerülnek végrehajtásra)
Bemenetek
Diszkrét bemenetek száma: 12
Diszkrét bemenet feszültség: 100...240 V AC
Diszkrét bemenet áram: 0,6 mA
Diszkrét bemenet frekvencia: 57...63 Hz / 47...53 Hz
1-es feszültségszint garantált: >= 79 V diszkrét bemenetnél
0-ás feszültségszint garantált: <= 40 V diszkrét bemenetnél
1-es áramszint garantált: >= 0,17 mA (diszkrét bemenet)
0-ás áramszint garantált: <= 0,5 mA (diszkrét bemenet)
Analóg bemenetek száma: 0
Bemeneti impedancia: 350 kOhm diszkrét bemenethez
Kimenetek
Kimenetek száma: 8 relé
Kimeneti feszültség határok: 5...30 V DC (relé kimenet), 24...250 V AC
Érintkezés típus: NO relé kimenethez
Kimeneti termikus áram: 8 A minden 8 kimenethez relés kimenet esetén
Elektromos tartósság
AC-12: 500000 ciklus 230 V, 1,5 A-nél relé kimenetre az IEC 60947-5-1 szerint
AC-15: 500000 ciklus 230 V, 0,9 A-nél relé kimenetre az IEC 60947-5-1 szerint
DC-12: 500000 ciklus 24 V, 1,5 A-nél relé kimenetre az IEC 60947-5-1 szerint
DC-13: 500000 ciklus 24 V, 0,6 A-nél relé kimenetre az IEC 60947-5-1 szerint
Kapcsolási képesség mA-ben: >= 10 mA 12 V-nál (relé kimenet)
Működési frekvencia: 0,1 Hz (névleges áram mellett) relé kimenetnél, 10 Hz (terhelés nélkül) relé kimenetnél
Mechanikai tartósság: 10000000 ciklus relé kimenetnél
Válaszidők
Válaszidő: 50 ms létradiagramos programozással (0-ról 1-es állapotra) diszkrét bemenetnél, 50 ms létradiagramos programozással (1-es állapotról 0-ra) diszkrét bemenetnél, 50...255 ms FBD programozással diszkrét bemenetnél, 10 ms (0-ról 1-es állapotra) relé kimenetnél, 5 ms (1-es állapotról 0-ra) relé kimenetnél
Csatlakozások
Sorkapcsok: Csavaros sorkapcsok, különböző keresztmetszetű vezetékekhez (0.2-2.5 mm²)
Meghúzási nyomaték: 0,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP20 (sorkapocs) az IEC 60529 szerint, IP40 (előlap) az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…40 °C nem szellőztetett burkolatban, -20…55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi magasság: 2000 m
Maximum szállítási magasság: 3048 m
Relatív páratartalom: 95 % kondenzáció vagy csepegő víz nélkül
