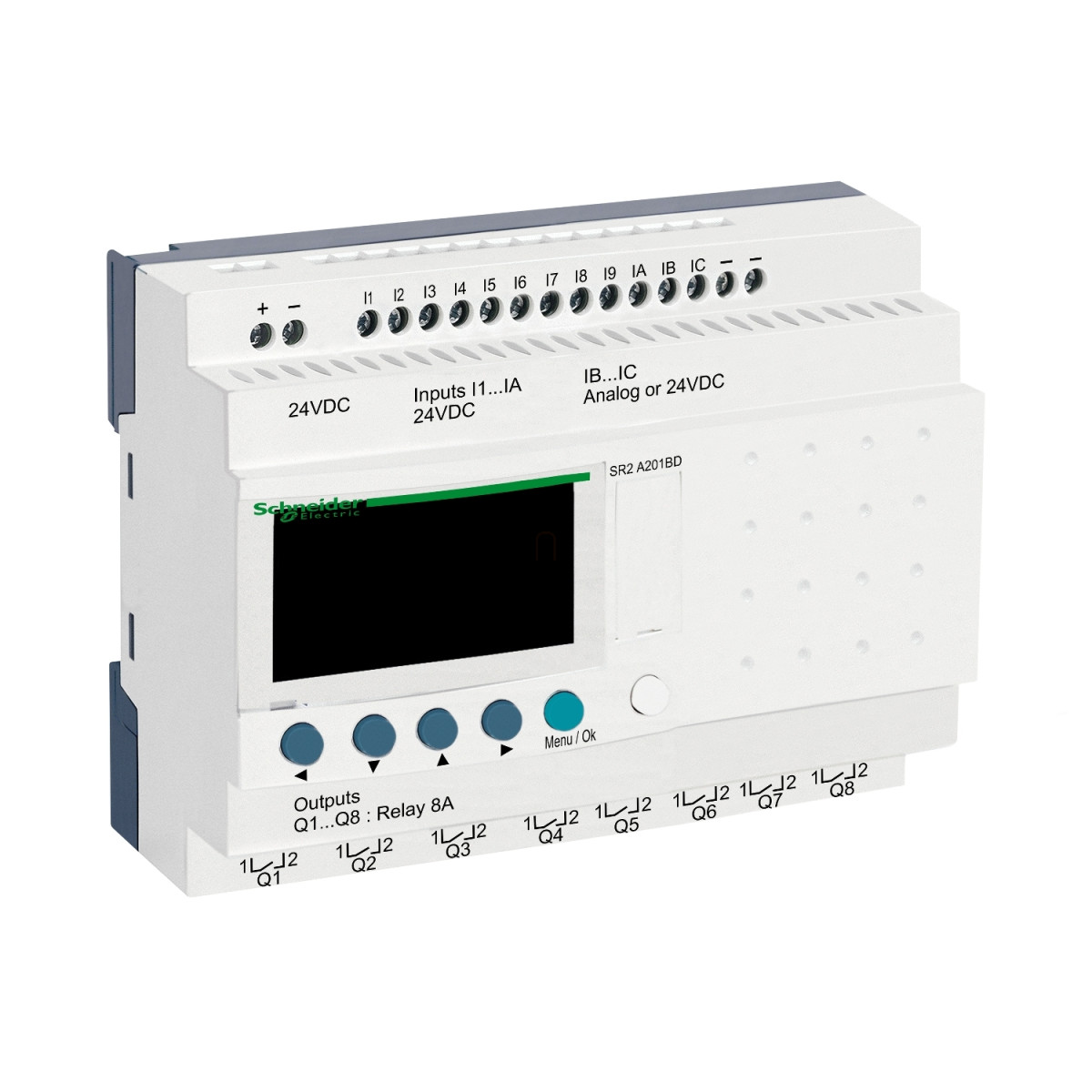

A Schneider Electric Zelio Logic SR2A201BD egy kompakt, intelligens relé, amely a Zelio Logic termékcsaládba tartozik. Ez a 24V DC tápfeszültséggel működő eszköz ideális választás kisebb automatizálási feladatokhoz, ahol programozható vezérlésre van szükség, de egy teljes PLC rendszer túlzás lenne. A beépített LCD kijelzővel rendelkező készülék lehetővé teszi a programozás és működés közvetlen ellenőrzését, így megkönnyíti a beüzemelést és a hibaelhárítást.
A SR2A201BD modell összesen 20 be- és kimenettel rendelkezik, ami kiváló rugalmasságot biztosít különböző vezérlési feladatokhoz. A 12 diszkrét bemenet (I1...IA és IH...IR) 24V DC feszültséggel működik, és IEC 61131-2 Type 1 szabványnak megfelelő kialakítással rendelkezik. Az eszköz 2 analóg bemenetet is tartalmaz, amelyek 0-10V vagy 0-24V tartományban képesek jeleket fogadni 8 bites felbontással. A diszkrét bemenetek akár 3-vezetékes PNP közelítéskapcsolókkal is használhatók, továbbá számlálási frekvenciájuk eléri az 1 kHz-et. A kimeneti oldalon 8 relés kimenet található, amelyek 24-250V AC vagy 5-30V DC feszültségtartományban működhetnek, és kimenetenként 8A terhelhetőséggel rendelkeznek.
A programozás tekintetében a Zelio Logic SR2A201BD rendkívül felhasználóbarát. Támogatja a létradiagram (ladder) programozást, akár 240 programsor használatával. A ciklusidő 6-90 ms között változhat a program bonyolultságától függően. A program memóriájának megőrzését 10 éves backup idő biztosítja 25°C-on, így áramkimaradás esetén sem vész el a készülék beállítása. A programozott vezérlés ellenőrzése minden bekapcsoláskor automatikusan megtörténik, biztosítva a megbízható működést. A készülékben nincs beépített óra funkció, ami egyszerűsíti a használatot azokban az alkalmazásokban, ahol erre nincs szükség.
A készülék mechanikai kialakítása rugalmas telepítést tesz lehetővé. Felszerelhető 35 mm-es DIN sínre, vagy használhatók a beépített, kihúzható rögzítőfülek csavaros rögzítéshez. A méretek tekintetében a készülék hossza 124,6 mm, magassága 90 mm, míg a szélessége 59,5 mm a dokumentációban szereplő rajzok alapján. A csatlakozások csavaros sorkapcsokkal vannak megoldva, amelyek 0,2-2,5 mm² keresztmetszetű vezetékeket fogadnak, 0,5 Nm meghúzási nyomatékkal. A készülék védettsége IP20 a sorkapcsok esetén és IP40 az előlap tekintetében, az IEC 60529 szabványnak megfelelően. A működési hőmérséklet-tartomány -20°C-tól +55°C-ig terjed, ami széles körű alkalmazást tesz lehetővé különböző környezeti feltételek mellett.
Schneider Electric Zelio Logic - SR2A201BD - programozható relé, kompakt, LCD kijelző, 10 DI + 2 DI/AI, 8 DO relés, 24 VDC műszaki adatok
Általános jellemzők
Termékcsalád: Zelio Logic
Terméktípus: Kompakt intelligens relé
Helyi kijelző: Van
Vezérlési program sorok száma: 0...240 létradiagram programozással
Ciklusidő: 6...90 ms
Tápellátás
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 19,2...30 V
Maximális tápáram: 100 mA (bővítés nélkül)
Teljesítményfelvétel: 6 W bővítés nélkül
Fordított polaritás védelem: Van
Bemenetek
Diszkrét bemenetek száma: 12 az IEC 61131-2 Type 1 szerint
Diszkrét bemenet típusa: Ellenállásos
Diszkrét bemenet feszültsége: 24 V DC
Diszkrét bemenet árama: 4 mA
Számlálási frekvencia: 1 kHz a diszkrét bemenethez
1-es állapot feszültségszintje: >= 15 V az I1...IA és IH...IR diszkrét bemeneti áramköröknél
0 állapot feszültségszintje: <= 5 V az I1...IA és IH...IR diszkrét bemeneti áramköröknél
Bemenet kompatibilitás: 3-vezetékes PNP közelítéskapcsolók a diszkrét bemenethez
Analóg bemenetek
Analóg bemenetek száma: 2
Analóg bemenet típusa: Common mode
Analóg bemeneti tartomány: 0...24 V / 0...10 V
Maximális megengedett feszültség: 30 V az analóg bemeneti áramkörön
Analóg bemenet felbontása: 8 bit
LSB érték: 39 mV az analóg bemeneti áramkörhöz
Kimenetek
Kimenetek száma: 8 relé
Kimeneti feszültséghatárok: 24...250 V AC (relé kimenet), 5...30 V DC (relé kimenet)
Érintkezők típusa és összetétele: NO (alaphelyzetben nyitott) a relé kimenethez
Kimeneti termikus áram: 8 A minden 8 kimenethez a relé kimenethez
Kapcsolási képesség: >= 10 mA 12 V-nál (relé kimenet)
Működési frekvencia: 0,1 Hz (névleges terhelésnél) a relé kimenethez, 10 Hz (terhelés nélkül) a relé kimenethez
Mechanikai és környezeti jellemzők
Mechanikai élettartam: 10000000 ciklus a relé kimenethez
Válaszidő: 10 ms (0-ról 1-es állapotra) a relé kimenetnél, 5 ms (1-es állapotról 0-ra) a relé kimenetnél
Csatlakozások: Csavaros sorkapcsok, különböző vezeték keresztmetszetekkel kompatibilis
Meghúzási nyomaték: 0,5 N.m
Túlfeszültség kategória: III az IEC 60664-1 szerint
IP védettségi fokozat: IP20 (sorkapocs) az IEC 60529 szerint, IP40 (előlap) az IEC 60529 szerint
Működési hőmérséklet tartomány: -20…40 °C szellőzetlen burkolatban, -20…55 °C az IEC 60068-2-1 és IEC 60068-2-2 szerint
Tárolási hőmérséklet: -40…70 °C
Üzemi magasság: 2000 m
Relatív páratartalom: 95 % kondenzáció vagy csepegő víz nélkül
