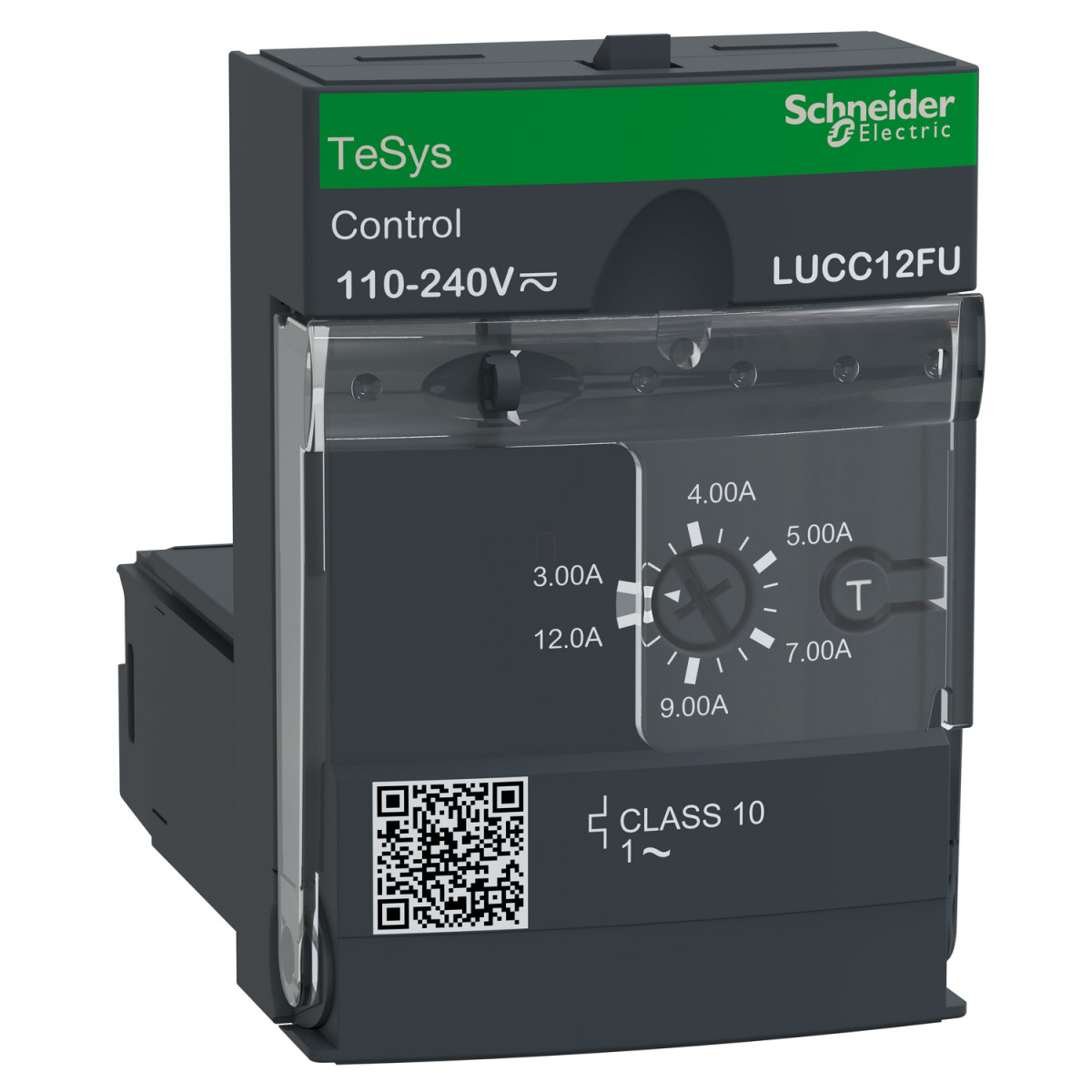

A Schneider Electric TeSys Ultra sorozatú LUCC12FU típusú fejlett vezérlőegység professzionális megoldást kínál az egyszerű motorvédelmi alkalmazásoktól kezdve a fejlett diagnosztikai funkciókat igénylő rendszerekig. Ez a kompakt, 45 mm szélességű, plug-in kialakítású egység kifejezetten az 1-fázisú motorok védelméhez és vezérléséhez lett kifejlesztve a 3-12 A áramerősség tartományban.
A TeSys Ultra LUCC12FU vezérlőegység kiemelkedő védettséget biztosít a motorok számára: túlterhelés és rövidzárlat elleni védelem, földzárlat védelem, fáziskiesés és fázis-aszimmetria elleni védelem, valamint manuális visszaállítási funkcióval rendelkezik. A 10-es túlterhelési osztályba sorolt eszköz 40-60 Hz frekvenciatartományban működik és -25...55 °C hőmérséklet-kompenzációval rendelkezik az IEC 60947-6-2 és UL 508 szabványoknak megfelelően. A kioldási küszöbérték 14,2 × Ir ±20%, ami megbízható védelmet biztosít kritikus helyzetekben is.
Az eszköz széles vezérlési feszültségtartománnyal rendelkezik: 110...240 V AC vagy 110...220 V DC, így különböző áramköri konfigurációkban is használható. A működési határértékei 88...264 V AC és 88...242 V DC között mozognak, míg az ejtési feszültség mindkét esetben 55 V. A LUCC12FU kompatibilis a TeSys U termékcsalád számos erőátviteli alapjával, mint a LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, valamint a LU2B12FU, LU2B32FU és LU2B38FU irányváltó megszakítókkal, így rugalmasan illeszthető a meglévő rendszerekbe.
Elektrikai szempontból a LUCC12FU impozáns paraméterekkel büszkélkedhet: 690 V-os névleges üzemi feszültség, 2,2 kW motorteljesítmény 400...440 V AC 50/60 Hz esetén egyfázisú motoroknál, valamint AC-43, AC-41 és AC-44 felhasználási kategória. Szigetelési feszültsége 690 V (IEC 60947-6-2 szerint), illetve 600 V (UL 60947-4-1 és CSA C22.2 No 60947-4-1 szerint), lökőfeszültség-állósága pedig 6 kV az IEC 60947-6-2 szerint.
A vezérlőegység környezeti tűrése is figyelemreméltó: -25...70 °C üzemi hőmérséklet, -40...85 °C tárolási hőmérséklet, 2000 méterig történő használhatóság, IP20 védettség a front panel és a bekötött csatlakozók esetén (az elülső panel csatlakozási zónán kívüli része IP40), valamint kiemelkedő tűzállóság (960 °C az élő alkatrészeket tartó részekre, 650 °C általánosan). Rázkódásállósága nyitott teljesítménypólusoknál 10 gn, zárt teljesítménypólusoknál 15 gn, míg rezgésállósága 2 gn (nyitott pólusoknál) és 4 gn (zárt pólusoknál) az 5...300 Hz tartományban.
Schneider Electric TeSys U - LUCC12FU - Vezérlőegység, 3 - 12A, 110 - 240VAC/DC, 10 - es osztályú, 1 - fázisú műszaki adatok
Általános információk
Gyártó: Schneider Electric
Termékcsalád: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCC
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Alkalmazási terület: Motorvezérlés, Motorvédelem
Termékspecifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Villamos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: Egyfázisú motor
Felhasználási kategória: AC-43, AC-41, AC-44
Motorteljesítmény: 2,2 kW 400...440 V AC 50/60 Hz egyfázisú motoroknál
Névleges motoráram beállítási tartomány: 3...12 A
Túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...55 °C az IEC 60947-6-2 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20%
Vezérlőáramköri feszültség [Uc]: 110...240 V AC, 110...220 V DC
Mechanikai jellemzők
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Védettség
IP védettségi fokozat: IP20 elülső panel és bekötött kapcsok az IEC 60947-1 szerint, IP40 elülső panel csatlakozási zónán kívül az IEC 60947-1 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
