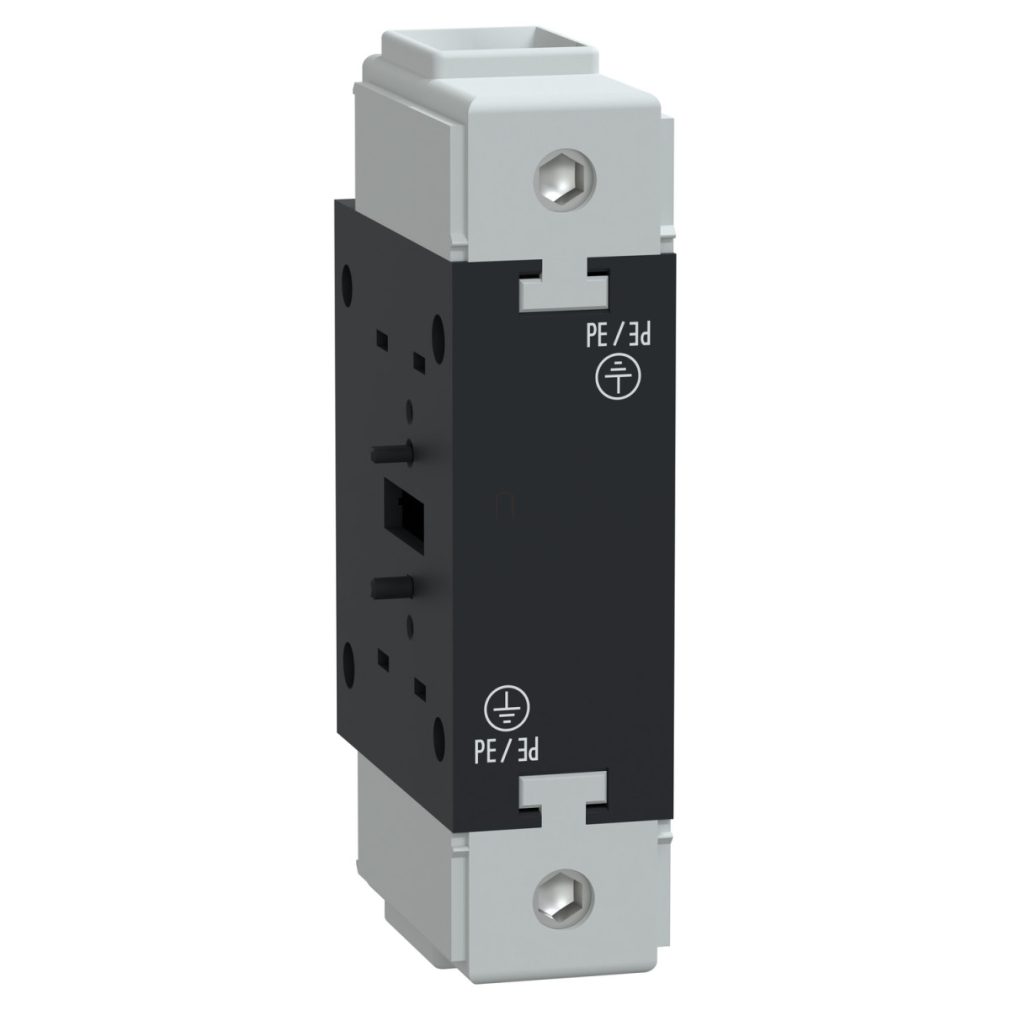

A Schneider Electric TeSys Mini-Vario VZ16 földelőkapocs egy magas teljesítményű kiegészítő elem, amely kifejezetten a V5 és V6 típusú megszakítókkal való használatra terveztek. Ez az innovatív földelőblokk tökéletes megoldást kínál olyan ipari alkalmazásokhoz, ahol megbízható földelési kapcsolat szükséges a biztonságos működéshez.
A TeSys termékcsalád részeként a VZ16 földelőkapocs egyesíti a Schneider Electric évtizedes tapasztalatát és szakértelmét az elektromos kapcsolóberendezések területén. 175 A-es konvencionális szabadlégi termikus áramerősség jellemzi, ami széles alkalmazási területet tesz lehetővé. A készülék AC és DC hálózatokban egyaránt használható, és 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik. A 6 kV-os névleges lökőfeszültség-állóság további biztonságot nyújt túlfeszültség esetén is.
A VZ16 földelőkapocs kompakt méretekkel rendelkezik - 125 mm magasság, 30 mm szélesség és 63 mm mélység -, így könnyen beilleszthető a meglévő rendszerekbe. A csavarzáras csatlakozók megkönnyítik a telepítést és biztosítják a stabil kapcsolatot. A földelőblokk rugalmasan szerelhető bal vagy jobb oldalra is, tovább növelve a felhasználási lehetőségeket.
A termék kiemelkedik robusztus kivitelével és megbízhatóságával. IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és ellenáll a 10-150 Hz közötti rezgéseknek (5 gn) az IEC 60068-2-6, valamint a 11 ms-os sokkhatásoknak (15 gn) az IEC 60068-2-27 szabványnak megfelelően. Széles működési hőmérséklet-tartománya (-20...50 °C) lehetővé teszi a változatos környezeti feltételek melletti használatot. A VZ16 földelőkapocs tűzállósági jellemzője 960 °C az IEC 60695-2-1 szerint, ami fokozott biztonságot nyújt a legkritikusabb ipari környezetekben is. A termék nemzetközileg elismert tanúsítványokkal rendelkezik, beleértve a GL, CSA, UL és UKCA minősítéseket, megfelelve az IEC 60947-3 szabványnak is.
Schneider Electric TeSys Mini-Vario - VZ16 - Földkapocs 125 - 175A műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Készülék rövid neve: VZ
Termék vagy komponens típusa: Kiegészítő földelőblokk
Teljesítmény szint: Magas teljesítmény
Érintkező típus és összetétel: Nélküli
Termék kompatibilitás: V5, V6
Elektromos jellemzők
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Konvencionális szabadlégi termikus áramerősség [Ith]: 175 A
Fizikai jellemzők
Csatlakozások - csatlakozók: Csavarzáras csatlakozók
Magasság: 125 mm
Szélesség: 30 mm
Mélység: 63 mm
Szerelési hely: Bal, Jobb
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, CSA, UL, UKCA
Védő kezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (5 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklete működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
