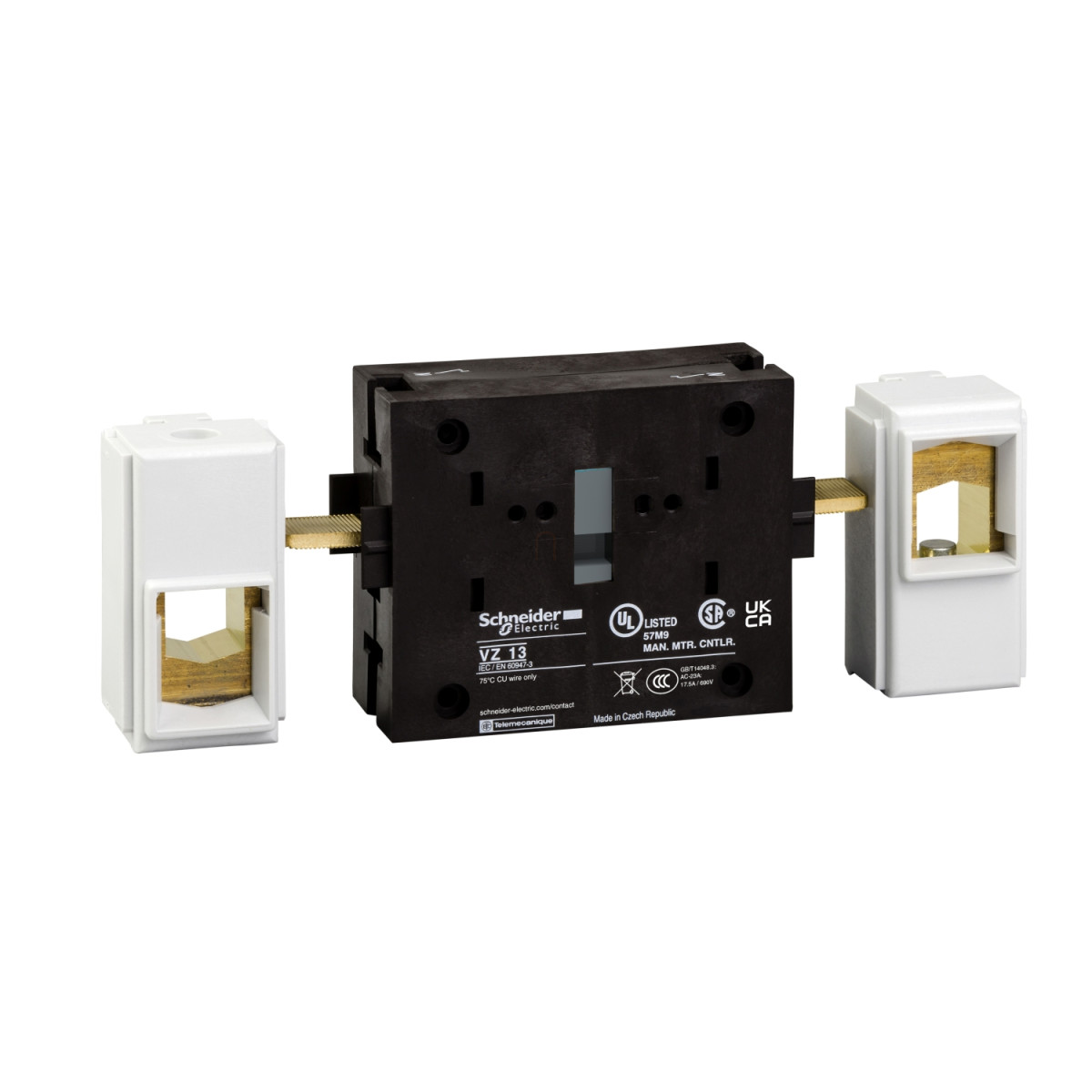

A Schneider Electric TeSys Mini-Vario sorozathoz tartozó VZ13 típusú kiegészítő nulla érintkező blokk egy nagy teljesítményű elektromos kapcsolóelem, amely kifejezetten V5 és V6 típusú megszakítókkal való használatra terveztek. Ez a 175A-es terhelhetőségű kiegészítő komponens ideális megoldást nyújt olyan ipari alkalmazásokhoz, ahol fontos a megbízható áramelosztás és a pontos kapcsolási funkcionalitás.
A TeSys VZ13 nulla érintkező blokk egyetlen NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely korai zárás és késői nyitás működési elvvel dolgozik. Ez a működési mód biztosítja a megfelelő kapcsolási sorrendet és a biztonságos üzemeltetést. A termék kompatibilis a TeSys TeSys VARIO kapcsoló-leválasztó családdal, így könnyen integrálható a meglévő rendszerekbe. A blokk egyaránt használható AC és DC hálózatokban, 50/60 Hz-es hálózati frekvencián.
A VZ13 kiegészítő nulla érintkező blokk 690 V-os névleges üzemi feszültséggel és 6 kV-os névleges impulzus-állósági feszültséggel rendelkezik, ami kiemelkedő villamos jellemzőket biztosít. A hagyományos szabad levegőn való hőáram értéke 175 A. A termék mechanikai és elektromos élettartama egyaránt 30 000 ciklus (az elektromos élettartam DC-1...5 és AC-21 kategóriákban). A csatlakozások csavaros kapcsokkal történnek, amelyek 70 mm²-es rugalmas vezetéket (vezetékvéggel) vagy 95 mm²-es tömör vezetéket fogadnak. A csavaros kapcsok meghúzási nyomatéka 22,6 Nm.
Méreteit tekintve a VZ13 blokk kompakt kialakítású: magassága 125 mm, szélessége 30 mm, mélysége pedig 63 mm. A termék balra vagy jobbra is felszerelhető, rugalmas telepítési lehetőségeket biztosítva. IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az IEC 60947-3 szabványnak. A termék kiemelkedő mechanikai robusztussággal bír, ellenáll a 10-150 Hz-es rezgéseknek (1 gn az IEC 60068-2-6 szerint) és a 11 ms-os ütéseknek (15 gn az IEC 60068-2-27 szerint).
A VZ13 kiegészítő nulla érintkező blokk -20...50 °C-os környezeti hőmérsékleti tartományban üzemeltethető, és 960 °C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabvány szerint. A termék nemzetközileg elismert minősítésekkel rendelkezik, köztük UL, CSA, GL és UKCA tanúsítványokkal, ami igazolja a magas minőségi színvonalat és a biztonsági előírásoknak való megfelelést. A Schneider Electric TeSys VZ13 ideális választás olyan ipari környezetben, ahol fontos a megbízható és nagy teljesítményű kapcsolási funkció biztosítása.
Schneider Electric TeSys Mini-Vario - VZ13 - Nulla érintkező 125 - 175A műszaki adatok
Alap információk
Sorozat: TeSys
Eszköz rövid neve: VZ
Termék vagy komponens típus: Kiegészítő nulla érintkező blokk
Teljesítmény szint: Nagy teljesítményű
Pólusok leírása: 1N
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Korai zárás, késői nyitás
Termék kompatibilitás: V5, V6
Sorozat kompatibilitás: TeSys TeSys VARIO kapcsoló-leválasztó
Elektromos jellemzők
Hálózat típus: AC, DC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges impulzus-állósági feszültség [Uimp]: 6 kV
Hagyományos szabad levegőn való hőáram [Ith]: 175 A
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus DC-1...5, 30000 ciklus AC-21
Telepítés és csatlakozások
Szerelési hely: Bal, Jobb
Csatlakozások - kapcsok: Csavaros kapcsok 70 mm² - rugalmas - vezetékvéggel, Csavaros kapcsok 95 mm² - tömör
Meghúzási nyomaték: 22,6 Nm - csavaros kapcsokon
Méretek és fizikai jellemzők
Magasság: 125 mm
Szélesség: 30 mm
Mélység: 63 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Környezeti levegőhőmérséklet üzemeltetés közben: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
