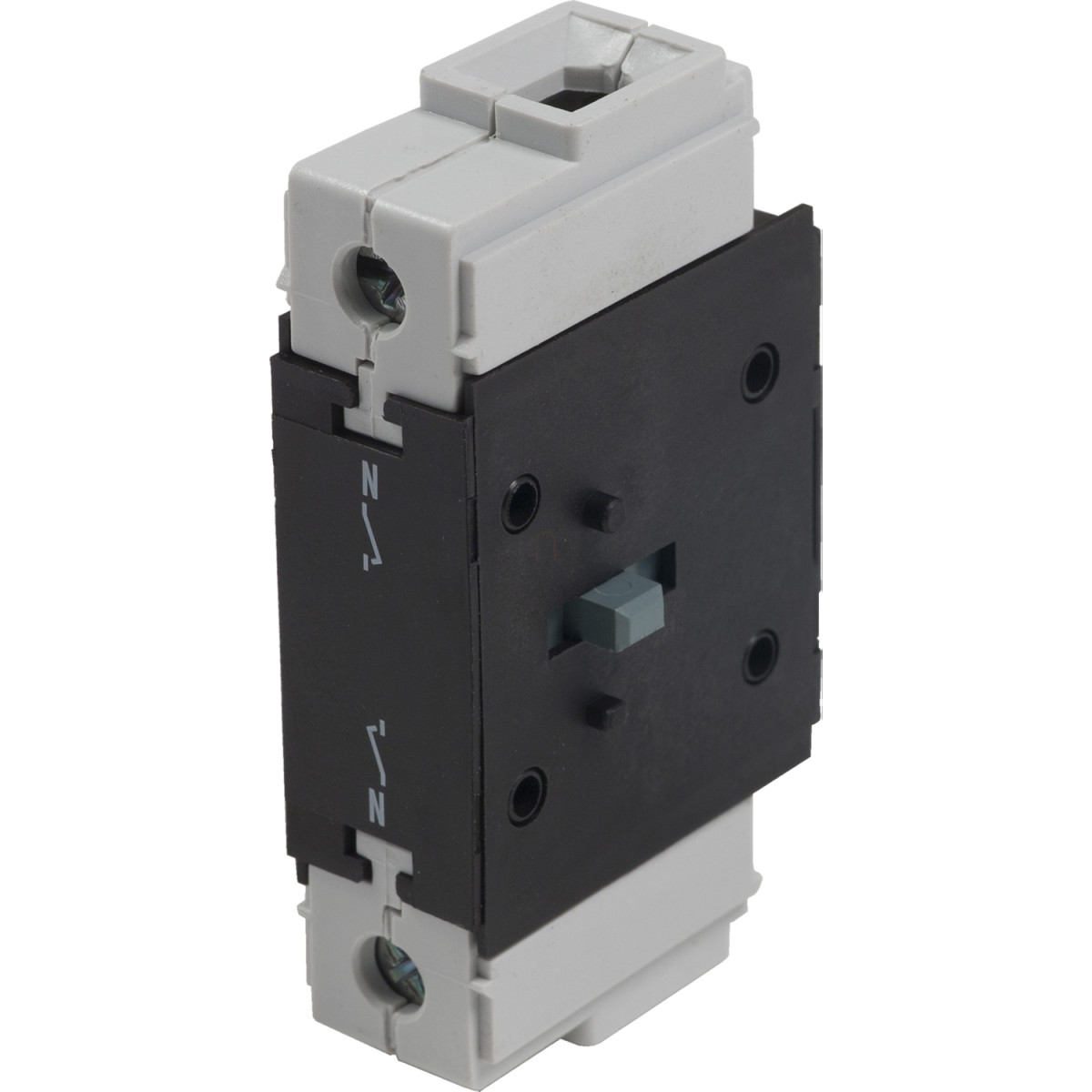

A Schneider Electric TeSys Mini-Vario VZ12 kiegészítő nulla érintkező egy kiváló minőségű villamos kapcsolóelem, amely 80A-es névleges áramerősséggel rendelkezik, és kifejezetten a TeSys V3 és V4 típusú kapcsolókészülékekhez lett tervezve. Ez a high performance kategóriájú kiegészítő elem tökéletes megoldást kínál azokban az alkalmazásokban, ahol szükség van egy megbízható, nagy teljesítményű nulla érintkezőre.
A TeSys VZ12 alapvető funkciója, hogy kiegészítő nulla érintkezőként szolgáljon a TeSys VARIO kapcsoló-leválasztókhoz. Az eszköz 1 NO (normally open - alaphelyzetben nyitott) érintkezővel rendelkezik, amely early make, late break működési elvvel működik, így biztosítva a megfelelő kapcsolási sorrendet. Ez a működési elv különösen fontos olyan alkalmazásoknál, ahol az időzítés kritikus tényező a kapcsolási művelet során.
A VZ12 műszaki paraméterei lenyűgözőek: 690V AC névleges üzemi feszültséggel rendelkezik 50/60 Hz hálózati frekvencián, és 6 kV névleges lökőfeszültség-állósággal bír. A hagyományos, szabad levegőben történő hőáram értéke 80A, ami széleskörű felhasználást tesz lehetővé különböző ipari környezetekben. Az eszköz mechanikai tartóssága és elektromos élettartama egyaránt 30000 ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A DC-1 és AC-21 kategóriákban egyaránt 30000 kapcsolási ciklust biztosít, így sokoldalúan alkalmazható különböző elektromos rendszerekben.
A VZ12 kiegészítő nulla érintkező csatlakoztatása csavaros szorítókapcsokkal történik, amelyek rugalmas kábel esetén 16 mm²-es, tömör kábel esetén pedig 25 mm²-es vezetőkeresztmetszetet képesek befogadni. A csavaros kapcsok meghúzási nyomatéka 4 Nm, ami megfelelő stabilitást biztosít a csatlakozásoknál. Az eszköz bal vagy jobb oldalra is felszerelhető, így rugalmasan illeszthető a kapcsolószekrény kialakításához.
A Schneider Electric VZ12 kiegészítő nulla érintkező kompakt méretekkel rendelkezik: magassága 83 mm, szélessége 20 mm, mélysége pedig 46 mm. Ez a kis méret lehetővé teszi, hogy akár korlátozott hellyel rendelkező kapcsolószekrényekbe is könnyedén beépíthető legyen. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-3 szabványnak, valamint rendelkezik GL, UL, CSA és UKCA tanúsítványokkal is, ami garantálja a megbízható és biztonságos működést különböző piacokon és alkalmazásokban.
Schneider Electric TeSys Mini-Vario - VZ12 - Nulla érintkező 63 - 80A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: VZ
Termék vagy komponens típusa: Kiegészítő nulla érintkező
Teljesítmény szint: Nagy teljesítmény
Pólusok leírása: 1N
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Early make, late break
Termék kompatibilitás: V3, V4
Termékcsalád kompatibilitás: TeSys TeSys VARIO kapcsoló-leválasztó
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő információk
Szerelési hely: Bal, Jobb
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz
[Uimp] névleges lökőfeszültség-állóság: 6 kV
[Ith] hagyományos szabad levegőben mért hőáram: 80 A
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus DC-1...5, 30000 ciklus AC-21
Csatlakozások - kapcsok: Csavaros szorítókapcsok 16 mm² - rugalmas - érvéghüvellyel, Csavaros szorítókapcsok 25 mm² - tömör
Meghúzási nyomaték: 4 N.m - a csavaros szorítókapcsokon
Magasság: 83 mm
Szélesség: 20 mm
Mélység: 46 mm
Környezet
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, UL, CSA, UKCA
Védő kezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklet működés közben: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
