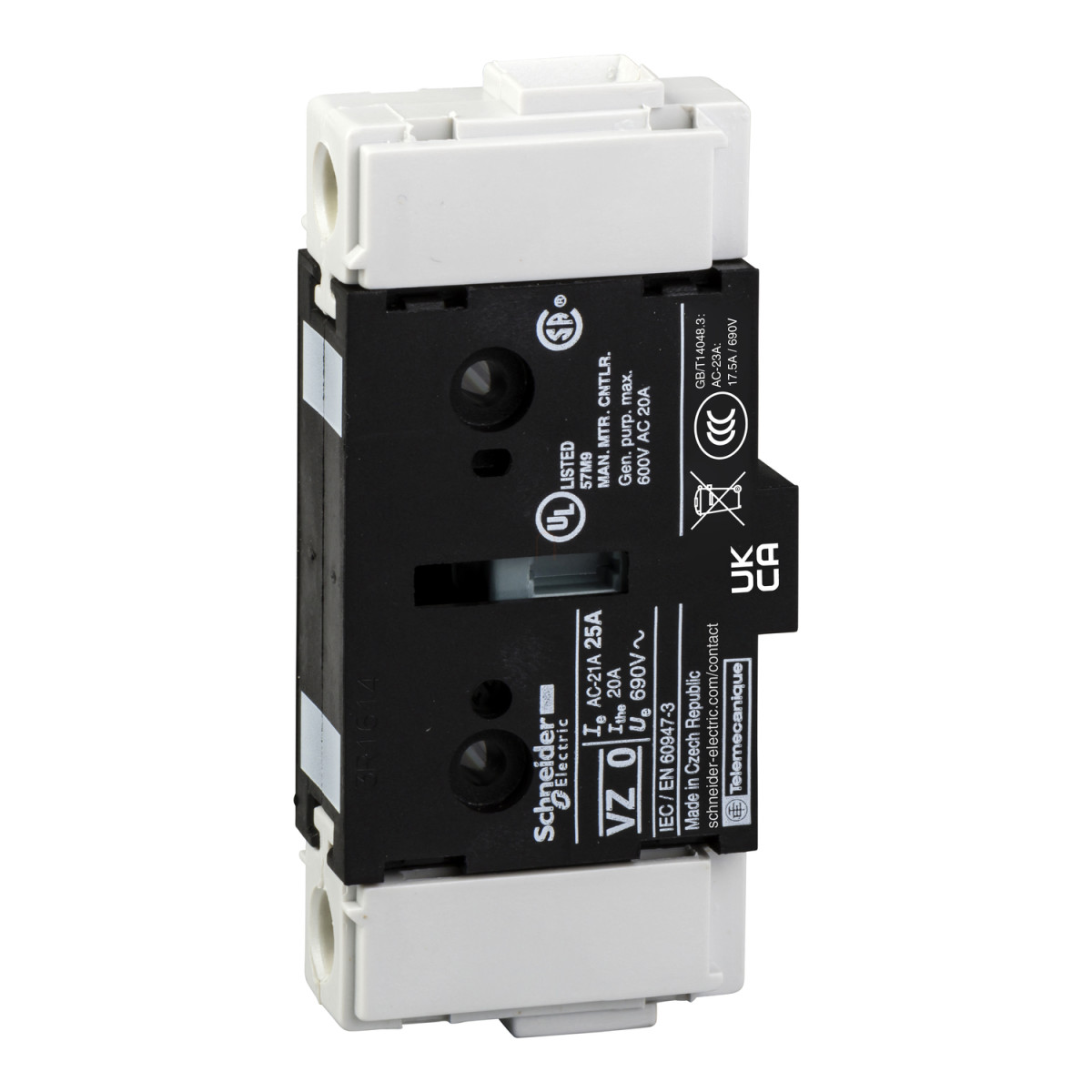

A Schneider Electric TeSys sorozatú VZ1 típusú kiegészítő pólus egy kiváló minőségű, magas teljesítményű villamossági termék, amely kifejezetten a V1 típusú kapcsolók bővítéséhez lett kifejlesztve. Ez az 1P (egy pólusú) kialakítású komponens 1 NO (egy záró) érintkezővel rendelkezik, és tökéletesen illeszkedik a TeSys és a TeSys VARIO termékvonalhoz.
A VZ1 jelzésű kiegészítő pólus univerzálisan használható AC és DC hálózatokban egyaránt, ami rendkívüli rugalmasságot biztosít a különféle alkalmazási területeken. Az 50/60 Hz-es hálózati frekvenciával való kompatibilitás tovább szélesíti felhasználhatóságát. Különleges tulajdonsága, hogy alkalmas leválasztásra (izolációra) is, ami fontos szempont lehet bizonyos ipari alkalmazásoknál és biztonsági követelményeknél.
A Schneider Electric TeSys Mini-Vario VZ1 kiegészítő pólus műszaki paraméterei lenyűgözőek: 690 V AC névleges üzemi feszültség, 8 kV impulzus-állóság, 32 A konvencionális szabad levegőben mérhető termikus áram és 25 A konvencionális zárt térben mérhető termikus áram jellemzi. A mechanikai élettartama 100 000 ciklus, míg az elektromos élettartama AC-21 üzemmódban szintén 100 000 ciklus, DC-1...5 üzemmódban pedig 30 000 ciklus. A termék mind bal, mind jobb oldalon felszerelhető, így maximális rugalmasságot biztosít a telepítés során.
A csatlakozások tekintetében a Schneider Electric VZ1 kiegészítő pólus csavaros kapcsokkal rendelkezik, melyek 6 mm²-es rugalmas vezetékeket fogadnak (érvéghüvellyel), valamint 10 mm²-es tömör vezetékeket. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A fizikai méretek kompakt kialakítást tükröznek: 74 mm magasság, 16 mm szélesség és 35 mm mélység. A termék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az IEC 60947-3 szabványnak. Számos nemzetközi tanúsítvánnyal büszkélkedhet, többek között CSA, UL, GL és UKCA minősítésekkel, ami bizonyítja a termék nemzetközi elfogadottságát és magas minőségét.
Schneider Electric TeSys Mini-Vario - VZ1 - Főérintkező 32A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: VZ
Termék vagy komponens típus: Kiegészítő pólus
Teljesítmény szint: Magas teljesítményű
Pólusok leírása: 1P
Érintkezők típusa és összetétele: 1 NO
Termék kompatibilitás: V1
Sorozat kompatibilitás: TeSys TeSys VARIO szakaszoló kapcsoló
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen
Kiegészítő jellemzők
Szerelési hely: Bal, Jobb
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges impulzus állófeszültség [Uimp]: 8 kV
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 32 A
Konvencionális zárt térben mérhető termikus áram [Ithe]: 25 A
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások - sorkapcsok: Energiaellátó áramkör: csavaros kapocs 6 mm² - rugalmas - érvéghüvellyel, Energiaellátó áramkör: csavaros kapocs 10 mm² - tömör
Meghúzási nyomaték: Energiaellátó áramkör: 2.1 N.m - csavaros kapcsokhoz
Magasság: 74 mm
Szélesség: 16 mm
Mélység: 35 mm
Környezet
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, UL, GL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet tartomány: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
