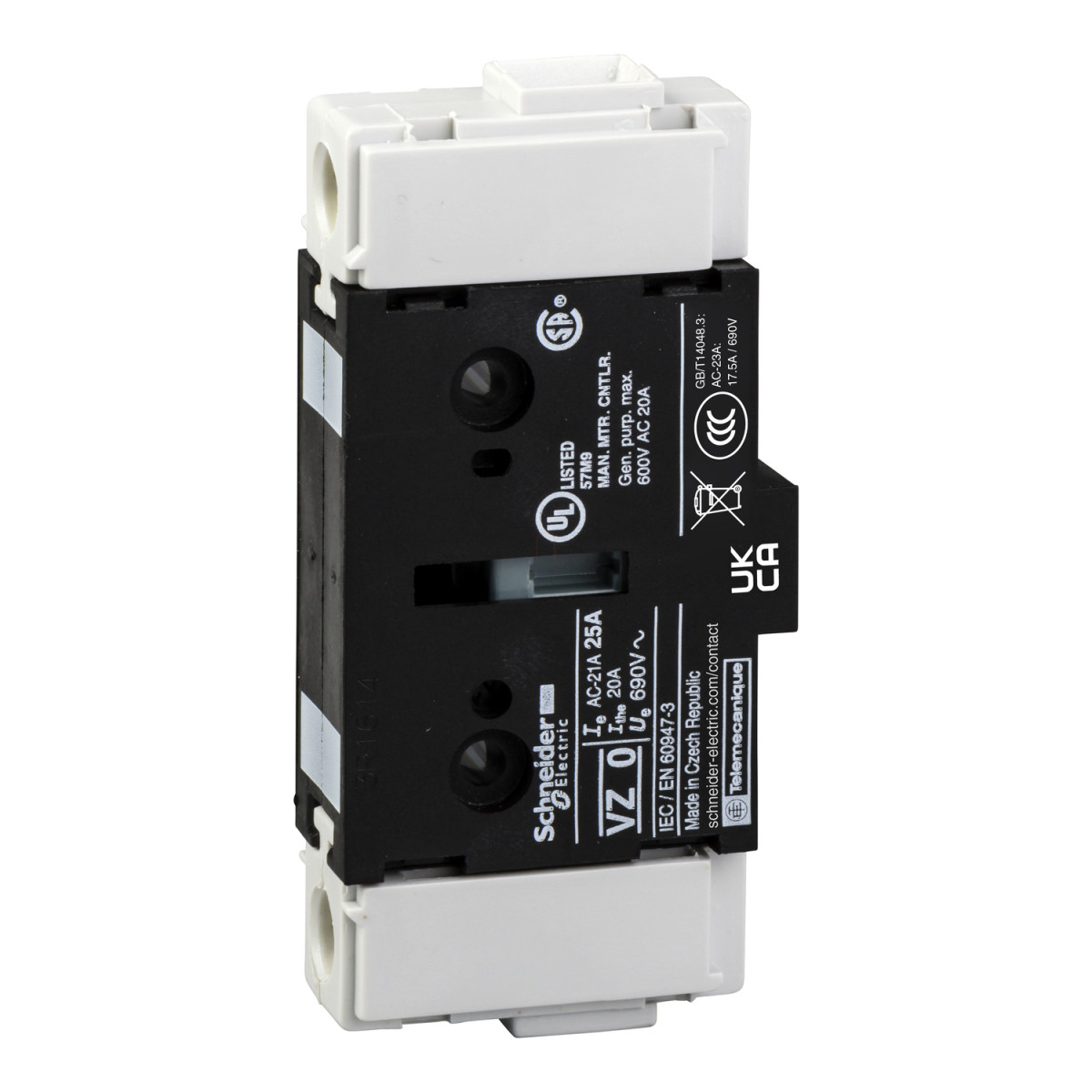

A Schneider Electric TeSys Mini-Vario VZ01 típusú kiegészítő pólus egy rendkívül megbízható és sokoldalúan alkalmazható villamos kapcsolóelem, amely tökéletesen illeszkedik a TeSys kapcsolókészülék családba. Ez a kompakt kialakítású, 1P (egypólusú) kiegészítő érintkező 20A névleges áramot képes kezelni, és kifejezetten a V01 típusú készülékekkel való kompatibilitásra tervezték. A high performance (nagy teljesítményű) besorolásának köszönhetően megfelel a legszigorúbb ipari követelményeknek is.
A VZ01 kiegészítő pólus egyedülálló előnye a rendkívül kompakt méret: mindössze 74 mm magasság, 16 mm szélesség és 35 mm mélység jellemzi, ami lehetővé teszi a hatékony helykihasználást a kapcsolószekrényekben. Az 1 NO (záró) kontaktus konfigurációval rendelkező eszköz megbízható működést garantál, amit a lenyűgöző mechanikai és elektromos élettartam is alátámaszt: 100 000 működési ciklus mechanikai tartósság, valamint 100 000 ciklus AC-21 üzemmódban és 30 000 ciklus DC-1...5 üzemmódban. A készülék szigetelésre is alkalmas (suitability for isolation: Yes), ami tovább növeli alkalmazhatóságát.
Műszaki szempontból a TeSys VZ01 kiemelkedő paraméterekkel rendelkezik: 690 V AC 50/60 Hz névleges üzemi feszültség (rated operational voltage), 8 kV névleges lökőfeszültség-állóság (rated impulse withstand voltage), 20 A hagyományos szabad levegőn mérhető termikus áram (conventional free air thermal current), valamint 16 A zárt térben mérhető hagyományos termikus áram (conventional enclosed thermal current). A terméket bal és jobb oldalra egyaránt lehet szerelni, ami további rugalmasságot biztosít a telepítés során. Az eszköz csavaros kapcsokkal van ellátva, amelyek 6 mm² rugalmas vezetéket (kábelvéggel) és 10 mm² tömör vezetéket képesek befogadni a tápáramkörben. A megfelelő csatlakozáshoz 2,1 Nm meghúzási nyomaték alkalmazása szükséges.
A Schneider Electric TeSys Mini-Vario VZ01 megfelel az IEC 60947-3 szabványnak, valamint számos nemzetközi tanúsítvánnyal rendelkezik: GL, CSA, UL és UKCA. Az IP20 védettségi fokozat biztosítja a megfelelő védelmet, miközben a készülék -20...50 °C környezeti hőmérséklet-tartományban üzemeltethető. A termék kiemelkedő mechanikai robusztussággal bír: ellenáll a 10...150 Hz (1 gn) rezgéseknek és a 11 ms (30 Gn) ütéseknek az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően. A tűzállóság szempontjából is kiváló: 960 °C-os tűzállósággal rendelkezik az IEC 60695-2-1 szerint. A termék halogénmentes és PVC-mentes kivitelben készül, ami korszerű és környezetbarát megoldást jelent a modern kapcsolóberendezésekhez.
Schneider Electric TeSys Mini-Vario - VZ01 - Főérintkező 20A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: VZ
Termék vagy alkatrész típusa: Kiegészítő pólus
Teljesítményszint: Magas teljesítményű
Pólusok leírása: 1P
Kontaktus típus és összetétel: 1 NO
Termék kompatibilitás: V01
Kompatibilis sorozat: TeSys TeSys VARIO kapcsoló megszakító
Elektromos jellemzők
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 20 A
Zárt térben mérhető hagyományos termikus áram [Ithe]: 16 A
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások és szerelés
Szerelési hely: Bal, Jobb
Csatlakozások - kapcsok: Tápáramkör: csavaros kapcsok 6 mm² - rugalmas - kábelvéggel, Tápáramkör: csavaros kapcsok 10 mm² - tömör
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - a csavaros kapcsokon
Méretek
Magasság: 74 mm
Szélesség: 16 mm
Mélység: 35 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, CSA, UL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
