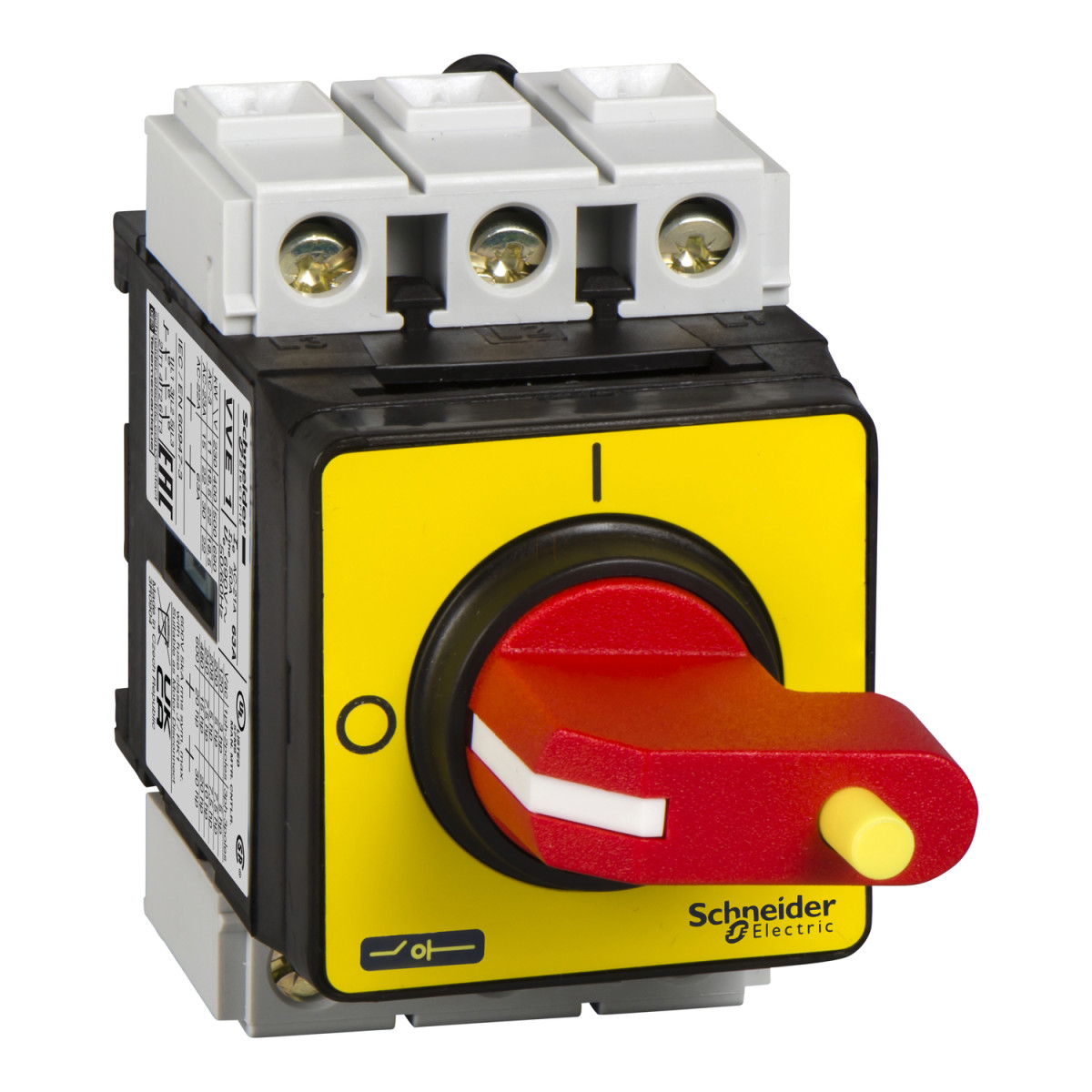

A Schneider Electric TeSys Mini-Vario VVE3 egy nagy teljesítményű vészleállító főkapcsoló, amely kiválóan alkalmas ipari berendezések és rendszerek biztonságos leállítására és elektromos szigetelésére. Ez a 63A-es kapcsoló ideális választás, ha megbízható és hatékony megoldást keresel villamos berendezések vészhelyzeti lekapcsolására.
A TeSys VARIO termékcsaládba tartozó VVE3 modell kifejezetten tokozat hátuljára történő szerelésre lett kialakítva, így optimális helykihasználást biztosít elosztóberendezésekben. A kapcsoló 3 pólusú kialakítású, 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. Az IEC szabvány szerinti névleges üzemi feszültsége 690V AC 50/60 Hz, ami széles alkalmazási területet tesz lehetővé. Teljesítmény szempontjából rendkívül sokoldalú: 400-415V-on 18,5 kW (AC-3) illetve 22 kW (AC-23A) teljesítményt képes kapcsolni, míg 690V-on akár 22 kW (AC-23A) teljesítménnyel is megbirkózik. A névleges üzemi áramerőssége 41,5A (AC-23, 400V), a hagyományos szabad levegőn mért hőárama pedig 63A.
A VVE3 kapcsoló kiemelkedő kapcsolási kapacitással büszkélkedhet: bekapcsolási teljesítménye 630A (AC-21A, AC-22A, AC-23A kategóriákban 400V-on), míg kikapcsolási teljesítménye 500A ugyanezen kategóriákban. Feltételes rövidzárlati áramerőssége 10 kA 400V-on, 63A-es aM vagy gG biztosítékkal kombinálva. A névleges dinamikus zárlati áram (Icm) 2,1 kA 400V-on, míg a rövididejű zárlati áramerősség (Icw) 756A 400V-on, 1 másodpercig. A névleges lökőfeszültség-állósága 8 kV, ami kiváló védelmet biztosít túlfeszültségek ellen.
A VVE3 különlegessége a közvetlen felszerelésű piros forgókar sárga előlappal, amely egyértelműen jelzi a kapcsoló állapotát (0-1 jelöléssel), és lehetőséget biztosít 1 db 4-6 mm-es lakattal történő lezárásra. Ez a forgókaros kezelési mód különösen előnyös vészhelyzeti lekapcsolásoknál, ahol a gyors és egyértelmű működtetés kritikus fontosságú. A kapcsoló szerelése történhet szimmetrikus sínre vagy lapra, rögzítése pedig csavarok vagy klipszek segítségével. A csatlakozás csavaros kapcsokkal történik, amelyek tömör vezetékek esetén 25 mm², érvéghüvelyes hajlékony vezetékek esetén 16 mm² keresztmetszetig használhatók.
Mechanikai és elektromos tartóssága kiemelkedő: mind mechanikai, mind elektromos szempontból 30000 kapcsolási ciklust garantál a gyártó (AC-21, illetve DC-1...5 kategóriákban). Méretei kompaktak: 83 mm magasság, 60 mm szélesség és 110 mm mélység mellett a termék mindössze 0,53 kg tömegű. Védettsége IP65 az IEC 60529 szabvány szerint, így por és vízsugarak ellen teljes védelmet nyújt. Üzemi hőmérséklet-tartománya -20°C-tól +50°C-ig terjed, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
Schneider Electric TeSys Mini-Vario - VVE3 - Komplett fő - és vészkapcsoló, 63A, tokozatba, moduláris elosztóba műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövidített neve: VVE
Terméktípus: Vészleállító szakaszoló kapcsoló
Kiegészítő jellemzők
Készülék felépítése: Kapcsoló, Fogantyú
Szerelési alap: Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: Kapcsoló rögzítése klipszekkel, Kapcsoló rögzítése csavarokkal
Teljesítmény szint: Nagy teljesítményű
Pólusszám: 3P
Érintkező típusa és összetétele: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 230...240 V-nál (AC-3), 22 kW 500 V-nál (AC-3), 22 kW 690 V-nál (AC-23A), 30 kW 500 V-nál (AC-23A), 18,5 kW 400...415 V-nál (AC-3), 18,5 kW 690 V-nál (AC-3), 15 kW 230...240 V-nál (AC-23A), 22 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 41,5 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért hőáram [Ith]: 63 A
Hagyományos zárt tokozásban mért hőáram [Ithe]: 50 A
Bekapcsolási kapacitás (I Rms): 630 A 400 V-nál AC-21A, 630 A 400 V-nál AC-22A, 630 A 400 V-nál AC-23A
Kikapcsolási kapacitás: 500 A 400 V-nál (AC-21A), 500 A 400 V-nál (AC-22A), 500 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áramerősség: 10 kA 400 V-nál - társított biztosíték 63 A aM, 10 kA 400 V-nál - társított biztosíték 63 A gG
Névleges dinamikus zárlati áram [Icm]: 2,1 kA 400 V-nál csúcsérték
Névleges rövididejű zárlati áramerősség [Icw]: 756 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Kezelés és megjelenés
Alkalmas szigetelésre: Igen
Hálózati típus: DC, AC
Szakaszos üzem osztálya: 30
Vezérlés típusa: Forgókar
Forgókar szerelési módja: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapi színe: Sárga
Forgókar lakatolhatósága: 1 lakat 4...6 mm
Jelölés: 0 - 1
Tartósság és csatlakoztatás
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakoztatás: Áramkör: csavaros kapocs 25 mm² - tömör, Áramkör: csavaros kapocs 16 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Áramkör: 4 N.m - csavaros kapcsokon
Méretek és tömeg
Alapméret: 45 x 45 mm
Magasság: 83 mm
Szélesség: 60 mm
Mélység: 110 mm
Termék tömege: 0,53 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, GL, CSA, UKCA
Védettségi fokozat: IP65, IP65 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklete működés közben: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
