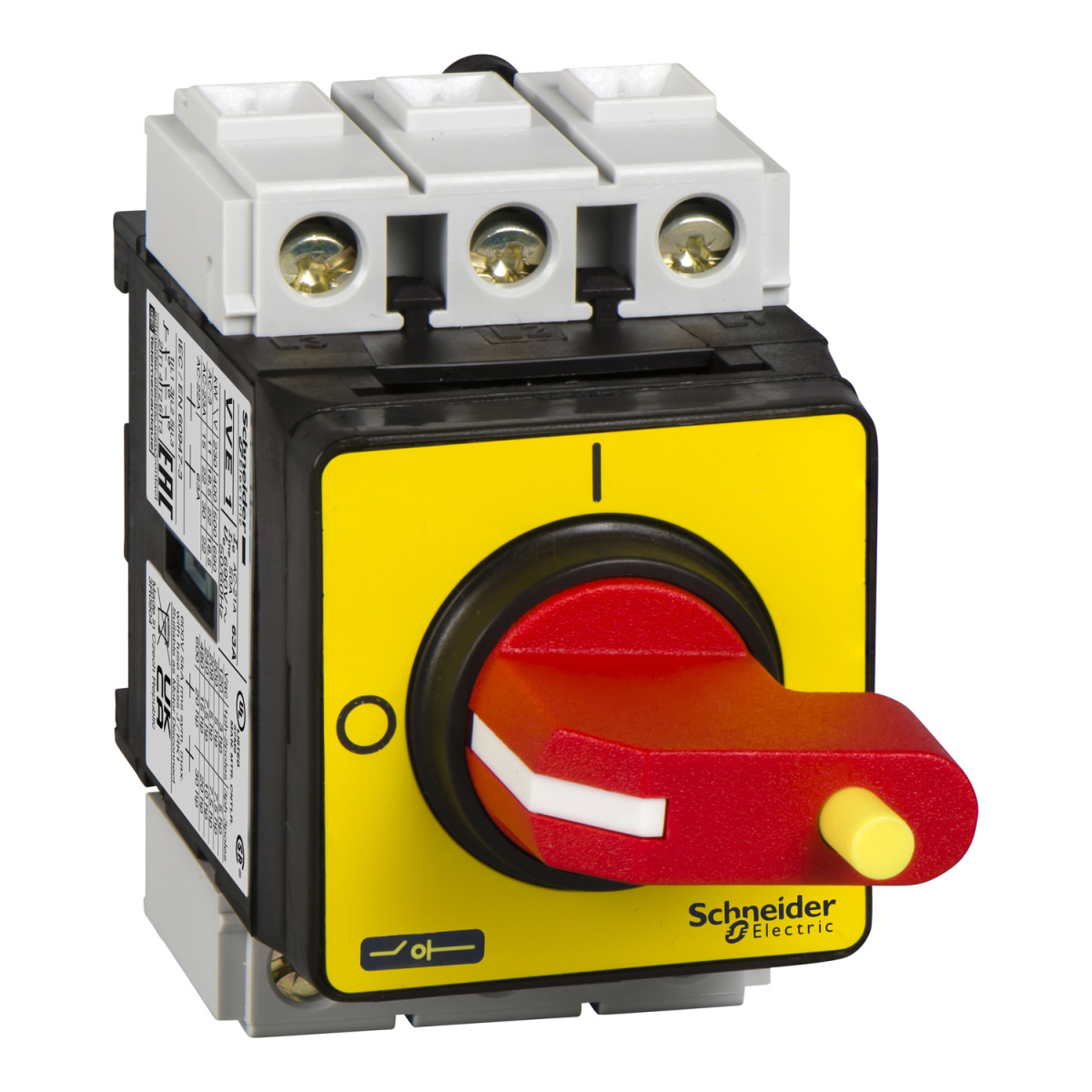

A Schneider Electric TeSys Mini-Vario VVE1 vészleállító kapcsoló kiváló megoldást kínál ipari alkalmazásokhoz, ahol a biztonság és a megbízhatóság elsődleges fontosságú. Ez a nagy teljesítményű, 3 pólusú kapcsoló-leválasztó tökéletes választás a gépek és berendezések biztonságos leválasztásához vészhelyzet esetén.
A TeSys VARIO termékcsaládba tartozó VVE1 modell 32 A névleges áramerősséggel és 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik. A készülék jellemzői között szerepel a 3 NO (normál nyitott) érintkezőkonfiguráció, amely biztosítja a megbízható működést. Teljesítmény tekintetében kimagasló értékeket kínál: 15 kW 690 V-on (AC-23A), 11 kW 500 V-on (AC-23A), 11 kW 400...415 V-on (AC-23A) és 5,5 kW 230...240 V-on (AC-23A) üzemi teljesítménnyel rendelkezik. Az AC-3 alkalmazásoknál 7,5 kW teljesítményt biztosít 400...415 V, 500 V és 690 V esetén, míg 230...240 V-nál 1,5 kW-ot. A névleges üzemi áram (Ie) 21,8 A AC-23 alkalmazásnál 400 V esetén.
A VVE1 kapcsoló-leválasztó kivételes szakítóképességgel rendelkezik: 250 A 400 V-on (AC-21A, AC-22A és AC-23A), valamint 320 A bekapcsolóképességgel 400 V-on ugyanezen kategóriákban. A 10 kA feltételes zárlati áram 400 V-on (35 A aM vagy gG biztosítékkal társítva) és a 8 kV lökőfeszültség-állóság tovább növeli a termék megbízhatóságát. A mechanikai élettartam 100000 ciklus, míg az elektromos élettartam 100000 ciklus AC-21 és 30000 ciklus DC-1...5 alkalmazásoknál.
A készülék szereléstechnikailag rendkívül rugalmas: szimmetrikus sínre vagy lapra szerelhető, rögzítése történhet kapcsokkal vagy csavarokkal. A direkten felszerelhető, piros színű forgófogantyú és a sárga előlapi lemez jól látható vészleállító funkciót biztosít. A fogantyú lakattal is lezárható (1 lakat, 4...6 mm), ami megakadályozza az illetéktelen működtetést.
A VVE1 kapcsoló 45 x 45 mm-es alapmérettel, 74 mm magassággal, 55 mm szélességgel és 106 mm mélységgel rendelkezik. Tömege mindössze 0,25 kg, ami megkönnyíti a kezelését és beszerelését. A csatlakoztatás csavaros kapcsokkal történik: a teljesítményi körben 10 mm² tömör vagy 6 mm² rugalmas, érvéghüvelyes vezeték fogadására alkalmas, 2,1 Nm meghúzási nyomatékkal.
A termék IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így por és vízsugár ellen védett. Működési hőmérséklet-tartománya -20...50 °C, ami széles körű alkalmazhatóságot biztosít. Mechanikai robusztusságát a 10...150 Hz (1 gn) rezgésállóság és a 11 ms (30 Gn) ütésállóság biztosítja az IEC szabványoknak megfelelően. A termék megfelel az IEC 60947-3 szabványnak, és rendelkezik CSA, GL, UL és UKCA tanúsítványokkal.
Schneider Electric TeSys Mini-Vario VVE1 műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VVE
Terméktípus: Vészleállító kapcsoló-leválasztó
Műszaki jellemzők
Eszköz összetétele: Fogantyú, Kapcsoló
Szerelési támogatás: Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: Kapcsokkal a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítmény szint: Nagy teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 15 kW 690 V-nál (AC-23A), 7,5 kW 500 V-nál (AC-3), 7,5 kW 690 V-nál (AC-3), 1,5 kW 230...240 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-3)
Névleges üzemi áram [Ie]: 21,8 A AC-23 Ue: 400 V
Hagyományos szabad léghűtésű hőáram [Ith]: 32 A
Hagyományos zárt termikus áram [Ithe]: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V-nál AC-21A, 320 A 400 V-nál AC-22A, 320 A 400 V-nál AC-23A
Megszakítási képesség: 250 A 400 V-nál (AC-21A), 250 A 400 V-nál (AC-22A), 250 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 35 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 35 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál, csúcsnál
Névleges rövid idejű áramerősség [Icw]: 384 A 400 V-nál, időtartam: 1 s
Névleges impulzus állófeszültség [Uimp]: 8 kV
Mechanikai jellemzők
Leválasztásra való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos szolgálat osztály: 30
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapi lemez színe: Sárga
Forgófogantyú lakattal lezárható: 1 lakat 4...6 mm
Jelölés: 0 - 1
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozási adatok
IEC csatlakozási kapcsok: Teljesítmény áramkör: csavaros szorítókapcsok 10 mm² - tömör, Teljesítmény áramkör: csavaros szorítókapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Teljesítmény áramkör: 2,1 N.m - csavaros szorítókapcsokon
Méretek és tömeg
Alapméret: 45 x 45 mm
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 106 mm
Termék súlya: 0,25 kg
Környezeti tulajdonságok
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, GL, UL, UKCA
Védettségi fokozat: IP65, IP65 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Főkapcsoló leválasztó
