A Schneider Electric TeSys Mini-Vario VVE0 egy kiváló minőségű, magas teljesítményű vészleállító főkapcsoló, amely ideális megoldást kínál ipari alkalmazásokhoz, ahol a biztonság és a megbízhatóság alapvető fontosságú. Ez a 25A-es kapcsoló különösen alkalmas tokozat hátuljára történő felszerelésre, így optimális választás lehet elosztószekrények, vezérlőpanelek és egyéb ipari berendezések fő leválasztó kapcsolójaként.
A TeSys VARIO termékcsalád VVE sorozatának részeként ez a kapcsoló-leválasztó egyesíti a Schneider Electric több évtizedes tapasztalatát az ipari kapcsolóberendezések terén. A 3-pólusú kialakítás és a 3 NO (3 nyitó) érintkezők biztosítják a megbízható működést. A kapcsoló kimagasló teljesítményt nyújt különböző alkalmazásokban, maximális 690V AC névleges üzemi feszültség mellett, 50/60 Hz frekvencián. Teljesítménye változó a felhasználási területtől függően: AC-3 kategóriában 4 kW (230-240V), 5,5 kW (400-415V), 7,5 kW (500V) és 11 kW (690V), illetve AC-23A kategóriában 5,5 kW (230-240V), 7,5 kW (400-415V), 11 kW (500V) és 15 kW (690V) teljesítményt biztosít.
A VVE0 kapcsoló üzemi árama 14,5A (AC-23, Ue: 400V), hagyományos szabad légtérben mért termikus árama 25A, míg tokozott környezetben 20A. Figyelemre méltó a bekapcsolási képessége, amely 250A RMS értéket ér el 400V feszültségen AC-21A, AC-22A és AC-23A kategóriákban. A kikapcsolási képesség ugyanezen kategóriákban és feszültségen 200A. A feltételes zárlati áram 10kA 400V-on 25A aM vagy gG biztosítékokkal társítva. A készülék zárlati bekapcsolási képessége 1kA 400V-on (csúcsérték), míg rövid idejű zárlati áramerőssége 300A 400V-on 1 másodpercig. A névleges lökőfeszültség-állóság 8kV.
A TeSys VVE0 kapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik: 100000 mechanikai ciklus, valamint 100000 elektromos ciklus AC-21 kategóriában és 30000 ciklus DC-1...5 kategóriában. Alkalmas egyenáramú és váltakozó áramú hálózatokhoz egyaránt, és tökéletesen megfelel leválasztási célokra. A forgófogantyús kezelőszerv közvetlen szereléssel csatlakozik a kapcsolóhoz, jellemző színei a piros fogantyú és a sárga előlap. A kapcsoló 0-1 jelölésekkel van ellátva és lehetőséget biztosít lakat felszerelésére (1 lakat, 4-6 mm átmérővel) a véletlen visszakapcsolás megelőzésére.
A készülék szerelése többféleképpen történhet: a kapcsoló rögzíthető szimmetrikus sínre vagy lemezre, csavarozással vagy bepattintással. A csatlakoztatás csavaros kapcsokkal történik, tömör vezetékek esetén max. 10 mm², hajlékony vezetékek esetén max. 6 mm² keresztmetszetig, érvéghüvellyel. A csavarok meghúzási nyomatéka 2,1 Nm. A kompakt méretek (45 x 45 mm alaplap, 74 mm magasság, 55 mm szélesség, 106 mm mélység) lehetővé teszik a berendezés helytakarékos beépítését.
A VVE0 kapcsoló IP65-ös védettséggel rendelkezik, amely biztosítja a por és víz elleni védelmet. A készülék -20°C és +50°C közötti környezeti hőmérsékleten használható, ellenáll a 10-150 Hz frekvenciájú rezgéseknek (1 gn) és a 11 ms időtartamú ütéseknek (30 Gn). Tűzállósága 960°C az IEC 60695-2-1 szabvány szerint. A termék megfelel az IEC 60947-3 szabványnak, és rendelkezik UL, GL, CSA és UKCA tanúsítványokkal, ami garantálja a nemzetközi minőségi és biztonsági előírásoknak való megfelelést.

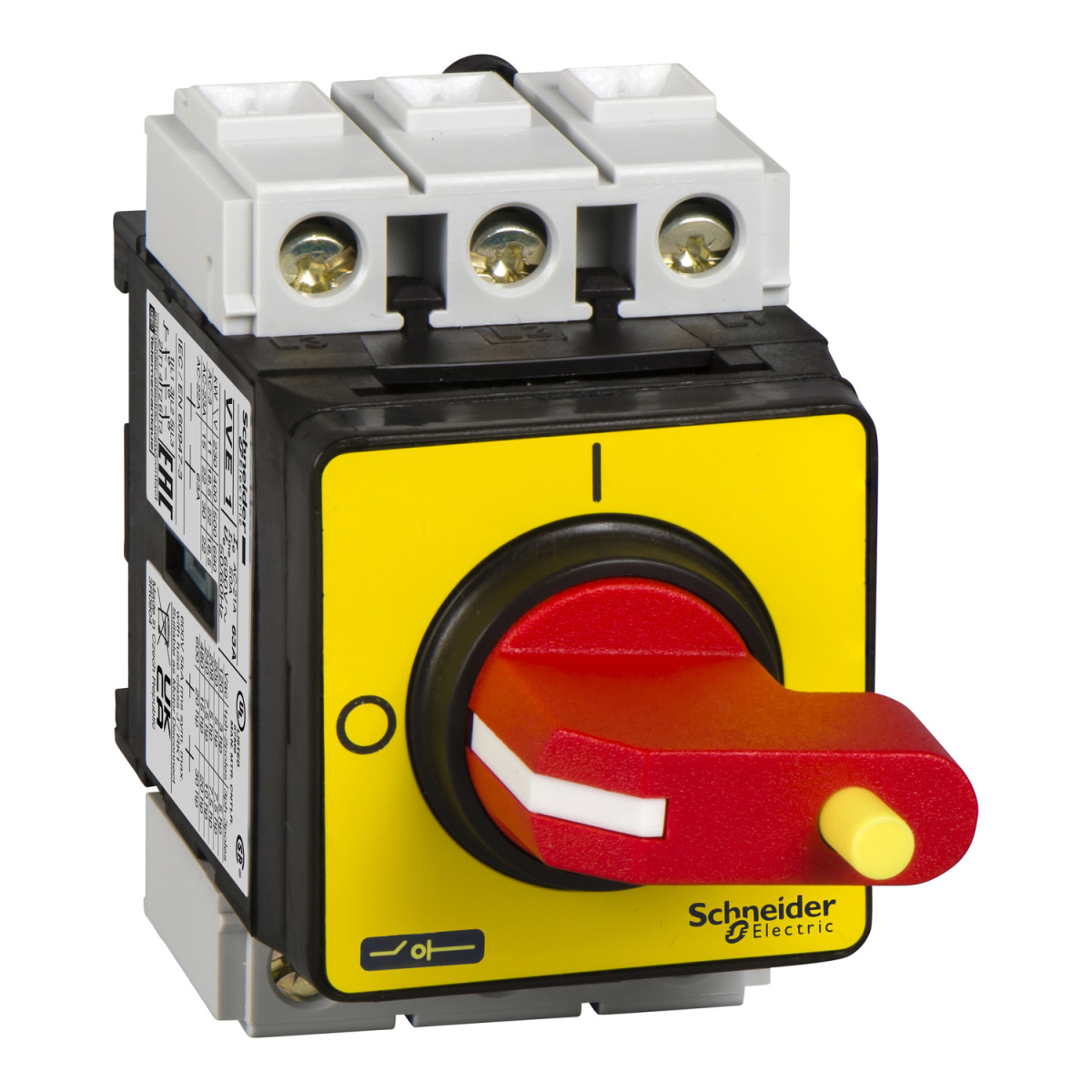

Schneider Electric TeSys Mini-Vario - VVE0 - Komplett fő - és vészkapcsoló, 25A, tokozatba, moduláris elosztóba műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VVE
Terméktípus: Vészleállító kapcsoló-leválasztó
Műszaki paraméterek
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges üzemi teljesítmény:
11 kW 500 V-nál (AC-23A)
11 kW 690 V-nál (AC-3)
15 kW 690 V-nál (AC-23A)
4 kW 230...240 V-nál (AC-3)
5,5 kW 400...415 V-nál (AC-3)
7,5 kW 500 V-nál (AC-3)
5,5 kW 230...240 V-nál (AC-23A)
7,5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 14,5 A AC-23 Ue: 400 V
Hagyományos szabad légtérben mért termikus áram: 25 A
Hagyományos zárt térben mért termikus áram: 20 A
Bekapcsolási képesség (I RMS):
250 A 400 V-nál AC-21A
250 A 400 V-nál AC-22A
250 A 400 V-nál AC-23A
Kikapcsolási képesség:
200 A 400 V-nál (AC-21A)
200 A 400 V-nál (AC-22A)
200 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram:
10 kA 400 V-nál - társított biztosíték 25 A aM
10 kA 400 V-nál - társított biztosíték 25 A gG
Névleges zárlati bekapcsolási képesség: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati áramerősség: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Fizikai tulajdonságok
Eszköz összetétel: Fogantyú és kapcsoló
Szerelési támasz: Kapcsoló: szimmetrikus sín, Kapcsoló: lemez
Szerelési mód: Bepattintással kapcsolóhoz, Csavarokkal kapcsolóhoz
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílus: Közvetlen
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgófogantyú lakatozása: 1 lakat 4...6 mm
Jelölés: 0 - 1
IEC csatlakozó: Erőátviteli áramkör: csavaros kapcsok 10 mm² - tömör, Erőátviteli áramkör: csavaros kapcsok 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Erőátviteli áramkör: 2,1 Nm - csavaros kapcsokon
Alap méret: 45 x 45 mm
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 106 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, GL, CSA, UKCA
Védelmi fokozat: IP65, IP65 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Egyéb jellemzők
Alkalmas leválasztásra: Igen
Hálózat típusa: DC, AC
Szakaszos üzemi osztály: 30
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Kompatibilitási kód: Fő kapcsoló-leválasztó
