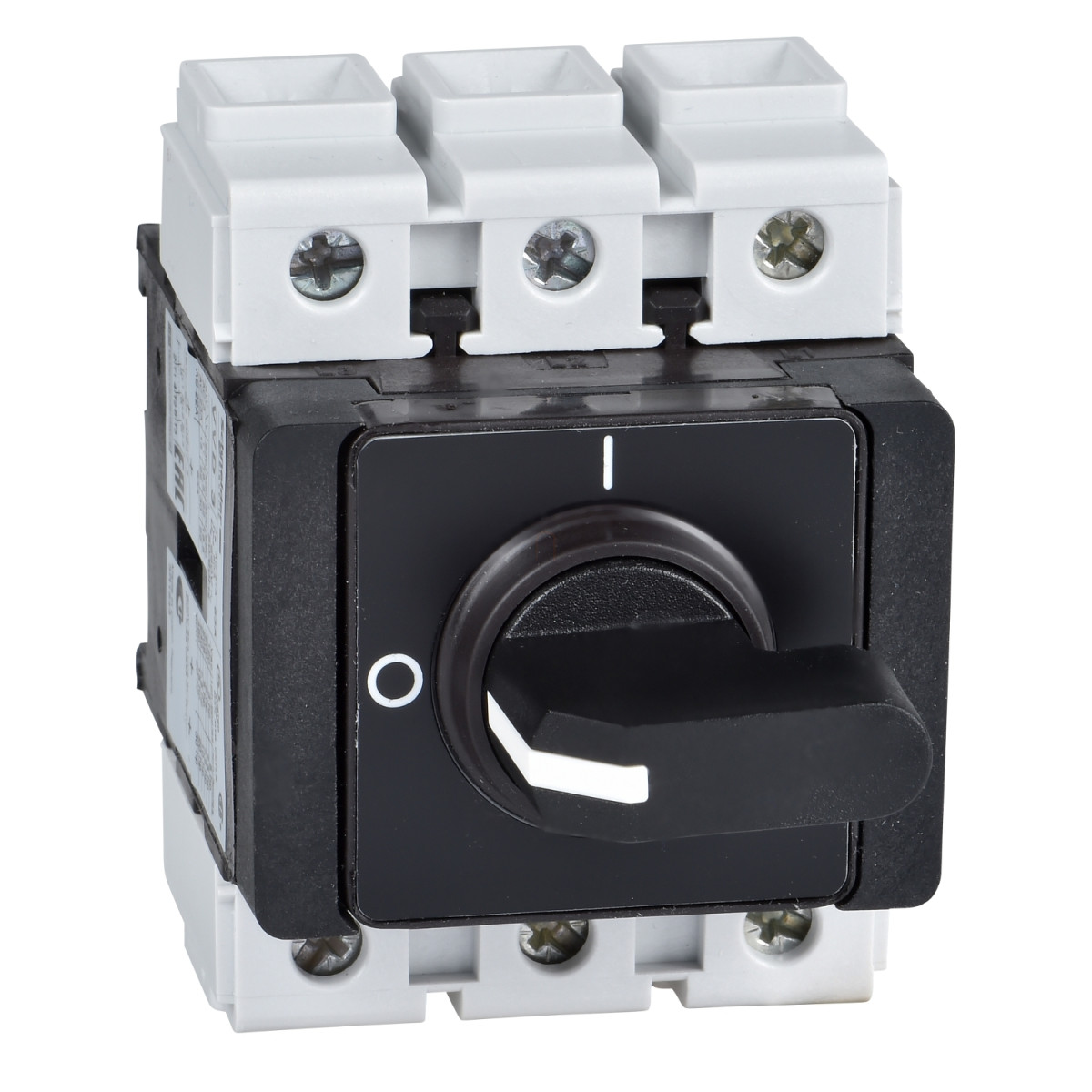

A Schneider Electric TeSys Mini-Vario VVD2 egy sokoldalú, magas teljesítményű kapcsoló leválasztó (főkapcsoló), amely ideális megoldást kínál ipari és kereskedelmi alkalmazásokhoz, ahol megbízható áramkör-leválasztásra és biztonságos karbantartásra van szükség. A TeSys VARIO termékcsalád részeként kifejlesztett VVD2 főkapcsoló elsősorban tokozat hátsó részére történő felszerelésre készült, és preventív karbantartási alkalmazásokhoz ajánlott.
A VVD2 főkapcsoló 3-pólusú kialakítással rendelkezik, 3 NO (alaphelyzetben nyitott) érintkezővel. IEC szabvány szerinti névleges üzemi feszültsége 690 V AC 50/60 Hz, amely széleskörű alkalmazhatóságot biztosít. A kapcsoló névleges üzemi áramerőssége 29 A AC-23 kategóriában 400 V-on, míg a hagyományos szabad levegőn mért termikus áramerőssége 40 A, zárt térben pedig 32 A. Ez a főkapcsoló kiváló választás különböző motorvezérlési és elosztóhálózati alkalmazásokhoz.
A TeSys VVD2 főkapcsoló kiemelkedő teljesítményadatokkal rendelkezik. Névleges üzemi teljesítménye különböző feszültségszinteken és alkalmazástípusokban változó: 11 kW 690 V-on AC-3 kategóriában, 15 kW 690 V-on AC-23A kategóriában, 11 kW 400-415 V-on AC-3 kategóriában, 15 kW 500 V-on AC-3 kategóriában, 18,5 kW 500 V-on AC-23A kategóriában, 5,5 kW 230-240 V-on AC-3 kategóriában, 7,5 kW 230-240 V-on AC-23A kategóriában, és 15 kW 400-415 V-on AC-23A kategóriában. A bekapcsolási képessége 400 A 400 V-on AC-21A, AC-22A, AC-23A kategóriákban, míg a megszakítási képessége 320 A ugyanezen paraméterek mellett. A névleges feltételes zárlati áramerősség 10 kA 400 V-on 50 A aM vagy 50 A gG biztosítékkal társítva. A névleges zárlati bekapcsolási képesség 1 kA 400 V-on csúcsértéken, a névleges rövid idejű zárlati áramerősség pedig 480 A 400 V-on 1 másodpercig.
A Schneider Electric TeSys VVD2 kiváló szigetelési tulajdonságokkal rendelkezik, névleges lökőfeszültség-állósága 8 kV, és alkalmas leválasztási célokra is. Mind AC, mind DC hálózatokban használható, 30-as szakaszos üzemi osztályba sorolva. A vezérlés forgókaros kezelőszervvel történik, amely közvetlenül a készülékre szerelhető. A forgókar fekete színű, csakúgy, mint az előlapi rész. A kapcsoló mechanikai élettartama 100 000 ciklus, míg elektromos élettartama 100 000 ciklus AC-21 kategóriában és 30 000 ciklus DC-1...5 kategóriában.
A VVD2 főkapcsoló szerelése többféleképpen történhet: szimmetrikus sínre vagy lapra rögzíthető, a rögzítési mód lehet csipeszes vagy csavaros. A termék csatlakozása csavaros kapcsokkal történik, a teljesítményáramkör esetében 10 mm² tömör vagy 6 mm² rugalmas, érvéghüvelyes vezetékekkel. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A készülék kompakt méretekkel rendelkezik: 45 x 45 mm-es alapméret, 74 mm magasság, 55 mm szélesség és 106 mm mélység, mindössze 0,25 kg súly mellett.
Schneider Electric TeSys Mini-Vario - VVD2 - Komplett főkapcsoló, 40A, tokozatba, moduláris elosztóba műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VVD
Eszköz alkalmazása: Preventív karbantartás
Terméktípus: Kapcsoló leválasztó
Kiegészítő információk
Eszköz összetétele: Kapcsoló és fogantyú
Szerelési támogatás: Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: Csipesszel a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkezés típusa és összetétele: 3 NO
Villamos paraméterek
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban:
11 kW 690 V-on (AC-3)
15 kW 690 V-on (AC-23A)
11 kW 400...415 V-on (AC-3)
15 kW 500 V-on (AC-3)
18,5 kW 500 V-on (AC-23A)
5,5 kW 230...240 V-on (AC-3)
7,5 kW 230...240 V-on (AC-23A)
15 kW 400...415 V-on (AC-23A)
Névleges üzemi áram [Ie]: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram [Ith]: 40 A
Hagyományos zárt termikus áram [Ithe]: 32 A
Bekapcsolási képesség (I Rms): 400 A 400 V-on AC-21A, AC-22A, AC-23A
Megszakítási képesség: 320 A 400 V-on (AC-21A), (AC-22A), (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-on - kapcsolt biztosíték 50 A aM, 10 kA 400 V-on - kapcsolt biztosíték 50 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-on csúcsértéknél
Névleges rövid idejű zárlati áramerősség [Icw]: 480 A 400 V-on időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Leválasztási alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Kezelőszervek
Vezérlés típusa: Forgókar
Forgókar szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapi színe: Fekete
Forgókar lakattal zárható: Nélkül
Jelölés: 0 - 1
Tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC terminál csatlakozás: Teljesítmény áramkör: csavaros kapcsok 10 mm² - tömör, Teljesítmény áramkör: csavaros kapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Teljesítmény áramkör: 2,1 Nm - csavaros kapcsok
Méretek
Alapméret: 45 x 45 mm
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 106 mm
Termék súlya: 0,25 kg
Környezet
Szabványok: IEC 60947-3
Termék tanúsítványok: GL, CSA, UL, UKCA
Védettségi fokozat: IP65, IP65 az IEC 60529 szabványnak megfelelően
Védőkezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szabványnak megfelelően, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szabványnak megfelelően
Környezeti levegő hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szabványnak megfelelően
Kompatibilitási kód: Fő kapcsoló leválasztó
