A Schneider Electric TeSys Mini-Vario sorozatú VVD1 típusú főkapcsoló egy professzionális kapcsoló-megszakító, amely kifejezetten tokozatba, illetve moduláris elosztóba történő szerelésre készült. Ez a 32A névleges áramerősségű készülék tökéletes választás ipari és kereskedelmi alkalmazásokhoz, ahol megbízható áramkör-leválasztásra van szükség.
A TeSys VARIO termékcsalád részeként ez a VVD1 típusú kapcsoló-megszakító 3 pólusú kivitelben készült, 3 NO (záró) érintkezővel. Kifejezetten preventív karbantartási alkalmazásokhoz tervezték, így ideális választás olyan környezetben, ahol a berendezések rendszeres karbantartása és az áramkörök biztonságos leválasztása kritikus fontosságú. A kapcsoló 690V AC üzemi feszültségig alkalmazható 50/60 Hz frekvencián, ami rendkívül sokoldalúvá teszi különböző alkalmazási területeken.
A készülék teljesítményszintje a magas kategóriába tartozik, ami kiemelkedő megbízhatóságot és tartósságot garantál. A megszakító névleges üzemi teljesítménye különböző feszültségszinteken változik: 15 kW 690V-nál (AC-23A), 11 kW 500V-nál (AC-23A), 11 kW 400-415V-nál (AC-23A), és 5,5 kW 230-240V-nál (AC-23A). Motoros alkalmazásoknál (AC-3 kategória) 7,5 kW teljesítményt képes kapcsolni 400-415V, 500V és 690V feszültségen, valamint 1,5 kW-ot 230-240V-on. A névleges üzemi áram (Ie) 21,8A (AC-23, 400V). A hagyományos szabad levegőn mérhető termikus áram (Ith) 32A, míg zárt térben (Ithe) 25A.
A TeSys VVD1 kapcsoló bekapcsolási képessége 320A (400V AC-21A, AC-22A és AC-23A), míg a kikapcsolási képessége 250A (ugyanezen kategóriákban). Feltételes rövidzárlati áramerőssége 10 kA 400V-nál, 35A aM vagy gG biztosítékkal. Rövid idejű áramtűrő képessége 384A 400V-nál 1 másodperc időtartamig, a névleges lökőfeszültség-állósága pedig 8 kV, ami kiváló védettséget biztosít túlfeszültséggel szemben. A készülék alkalmas leválasztásra és egyaránt használható AC és DC hálózatokon.

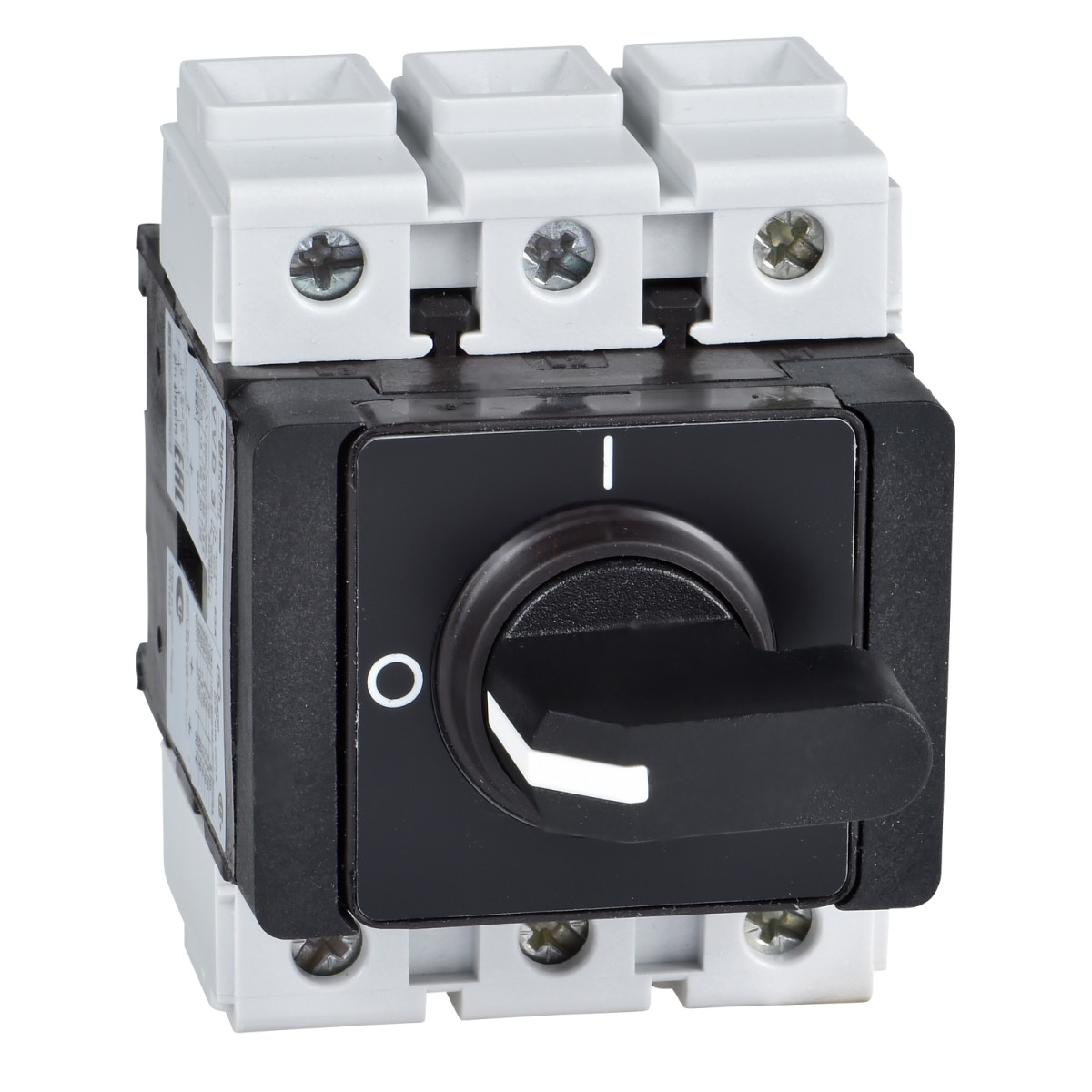

A kapcsoló fekete színű forgatókaros kivitelben készül, 0-1 jelöléssel, közvetlen működtetésű kialakítással. A mechanikai és elektromos élettartama kiemelkedően magas: 100 000 kapcsolási ciklus mechanikailag, illetve 100 000 ciklus AC-21 és 30 000 ciklus DC-1...5 elektromosan. A készülék tömítettségi védelme IP65, ami kiváló védettséget biztosít por és víz ellen, így akár kültéri alkalmazásokhoz is megfelelő. Üzemi hőmérséklet-tartománya -20...50 °C, ami széles körű felhasználhatóságot tesz lehetővé különböző környezeti feltételek mellett.
Schneider Electric TeSys Mini-Vario - VVD1 - Komplett főkapcsoló, 32A, tokozatba, moduláris elosztóba műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Rövid terméknév: VVD
Alkalmazás: Preventív karbantartás
Terméktípus: Kapcsoló-megszakító
Felépítés
Eszköz összetétele: Fogantyú és kapcsoló
Szerelési mód: Kapcsoló: szimmetrikus sínre vagy lemezre
Rögzítési mód: Kapcsoló: csipeszekkel vagy csavarokkal
Teljesítményszint: Magas teljesítmény
Elektromos jellemzők
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény:
11 kW - 500 V (AC-23A)
15 kW - 690 V (AC-23A)
7,5 kW - 500 V (AC-3)
7,5 kW - 690 V (AC-3)
1,5 kW - 230...240 V (AC-3)
5,5 kW - 230...240 V (AC-23A)
11 kW - 400...415 V (AC-23A)
7,5 kW - 400...415 V (AC-3)
Névleges üzemi áram [Ie]: 21,8 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 32 A
Hagyományos zárt termikus áram [Ithe]: 25 A
Bekapcsolási kapacitás (I Rms):
320 A - 400 V AC-21A
320 A - 400 V AC-22A
320 A - 400 V AC-23A
Kikapcsolási kapacitás:
250 A - 400 V (AC-21A)
250 A - 400 V (AC-22A)
250 A - 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA - 400 V - társított biztosíték 35 A aM vagy 35 A gG
Névleges rövid idejű áramtűrő képesség [Icw]: 384 A - 400 V időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Alkalmasság leválasztásra: Igen
Hálózat típusa: DC és AC
Vezérlés és felhasználás
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgókapcsoló
Forgókar szerelési stílus: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapjának színe: Fekete
Forgókar zárhatósága: Nincs
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam:
100000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozás:
Erőátviteli áramkör: csavaros kapcsok 10 mm² - tömör
Erőátviteli áramkör: csavaros kapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Erőátviteli áramkör: 2,1 N.m - csavaros kapcsoknál
Méretek
Alaplap mérete: 45 x 45 mm
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 106 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, GL, CSA, UKCA
Védettségi fokozat: IP65 (IEC 60529 szerint)
Védőkezelés: TC
Mechanikai robosztusság:
Rezgések 10...150 Hz (1 gn) IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) IEC 60068-2-27 szerint
Környezeti üzemi hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-megszakító
