A Schneider Electric TeSys Mini-Vario VVD0 egy kiváló minőségű, nagyteljesítményű, kompakt méretű, 3 pólusú kapcsoló megszakító, amelyet kifejezetten ipari alkalmazásokhoz és preventív karbantartási célokra fejlesztettek ki. Ez a TeSys VARIO termékcsalád része, amely a Schneider Electric megbízható energiagazdálkodási megoldásait képviseli az ipari automatizálás területén.
A VVD0 kapcsoló megszakító elsősorban tokozat hátuljára történő szerelésre készült, és minden funkciót ellát, ami egy fő áramköri kapcsolótól elvárható. A készülék 25A-es konvencionális szabad levegős hőáramot biztosít, míg zárt tokozatban ez az érték 20A. A kapcsoló 3 pólusú kialakítású, 3 NO (záró) érintkezővel rendelkezik, így tökéletes választás háromfázisú rendszerekhez. A készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel működik, ami az ipari alkalmazások széles körét lefedi. Teljesítmény szempontjából különböző üzemi kategóriákban kiemelkedő értékeket nyújt: 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), illetve 15 kW 690 V-nál (AC-23A) teljesítményig alkalmazható, így sokféle motor és berendezés vezérléséhez megfelelő.
A VVD0 kapcsoló megszakító robusztus kialakításával és kiváló műszaki paramétereivel kiemelkedik a konkurens termékek közül. A 250 A-es bekapcsolási kapacitás 400 V AC-21A, AC-22A és AC-23A kategóriában, valamint a 200 A-es megszakítási kapacitás ugyanezen paraméterek mellett biztosítja a megbízható működést még nagyobb terhelések esetén is. A készülék névleges feltételes zárlati árama 10 kA 400 V-nál, 25 A-es aM vagy gG biztosíték használata mellett, ami megfelelő védelmet nyújt rövidzárlati helyzetekben. A berendezés 8 kV névleges impulzus-állósági feszültséggel rendelkezik, és alkalmas leválasztásra, ami különösen fontos biztonsági szempontból. Mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban használható.

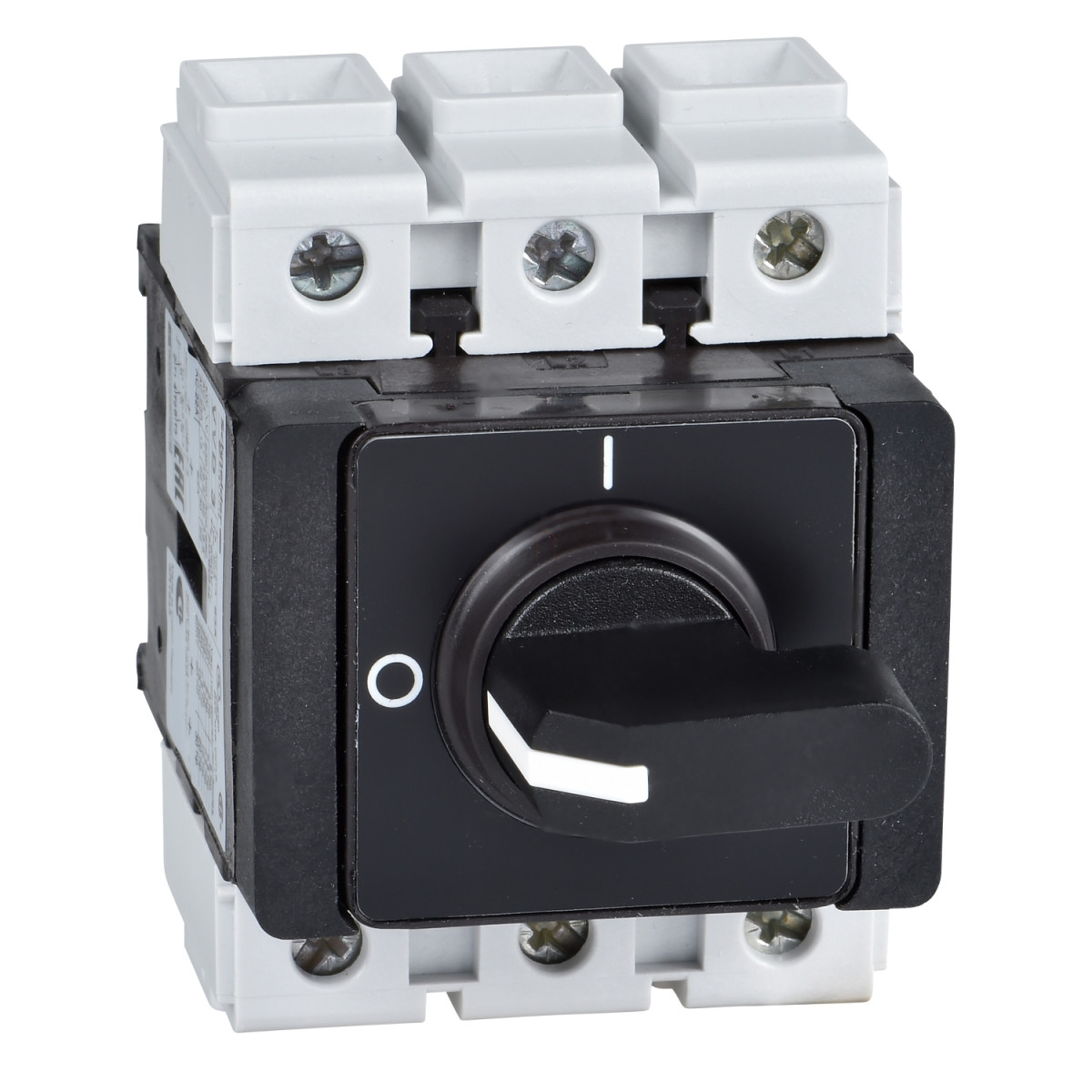

A kapcsoló forgókaros működtetésű, fekete színű fogantyúval és előlappal. A fogantyú közvetlenül a készülékre szerelhető. A kapcsoló állapotát 0-1 jelölés mutatja, és rendkívül tartós kivitelben készült: mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig AC-21 kategóriában szintén 100 000, DC-1...5 kategóriában pedig 30 000 ciklus. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek 10 mm² tömör vagy 6 mm² hajlékony, érvéghüvelyes vezetékek fogadására alkalmasak. A megfelelő rögzítéshez 2,1 Nm meghúzási nyomaték szükséges.
A VVD0 kapcsoló méretei kompaktak: 74 mm magas, 55 mm széles és 106 mm mély, alapmérete pedig 45 x 45 mm. A készülék tömege mindössze 0,25 kg, ami megkönnyíti a telepítést. Szerelés szempontjából rendkívül rugalmas: a kapcsoló szimmetrikus sínre vagy lapra szerelhető, rögzítése történhet kapcsokkal vagy csavarokkal. A készülék IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és vízsugarak ellen, így mostoha környezetben is alkalmazható. Üzemi hőmérséklet-tartománya -20°C és +50°C között van, így szélsőséges hőmérsékleti viszonyok között is megbízhatóan működik.
Schneider Electric TeSys Mini-Vario - VVD0 - Komplett főkapcsoló, 25A, tokozatba, moduláris elosztóba műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VVD
Eszköz alkalmazás: Preventív karbantartás
Terméktípus: Kapcsoló megszakító
Kiegészítő információk
Eszköz összetétele: Kapcsoló, Fogantyú
Rögzítési felület: Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Rögzítési mód: Kapcsokkal a kapcsolóhoz, Csavarokkal a kapcsolóhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény (W): 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5,5 kW 400...415 V-nál (AC-3), 7,5 kW 500 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 14,5 A AC-23 Ue: 400 V
Konvencionális szabad levegős hőáram: 25 A
Konvencionális zárt hőáram: 20 A
Bekapcsolási kapacitás (I Rms): 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Megszakítási kapacitás: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 25 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 25 A gG
Névleges rövidzárlati bekapcsolási kapacitás: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű áramtartás: 300 A 400 V-nál, időtartam: 1 s
Névleges impulzus-állósági feszültség: 8 kV
Leválasztásra alkalmas: Igen
Hálózat típusa: DC, AC
Szakaszos üzem osztály: 30
Vezérlés és kezelés
Vezérlés típusa: Forgókar
Forgókar szerelési stílusa: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgókar lezárási lehetőség: Nincs
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás és méret
IEC terminál csatlakozás: Tápáramkör: csavaros kapcsok 10 mm² - tömör, Tápáramkör: csavaros kapcsok 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - csavaros kapcsokon
Alap méret: 45 x 45 mm
Magasság: 74 mm
Szélesség: 55 mm
Mélység: 106 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: GL, CSA, UL, UKCA
Védettségi fokozat: IP65, IP65 az IEC 60529 szerint
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti üzemi hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló megszakító
