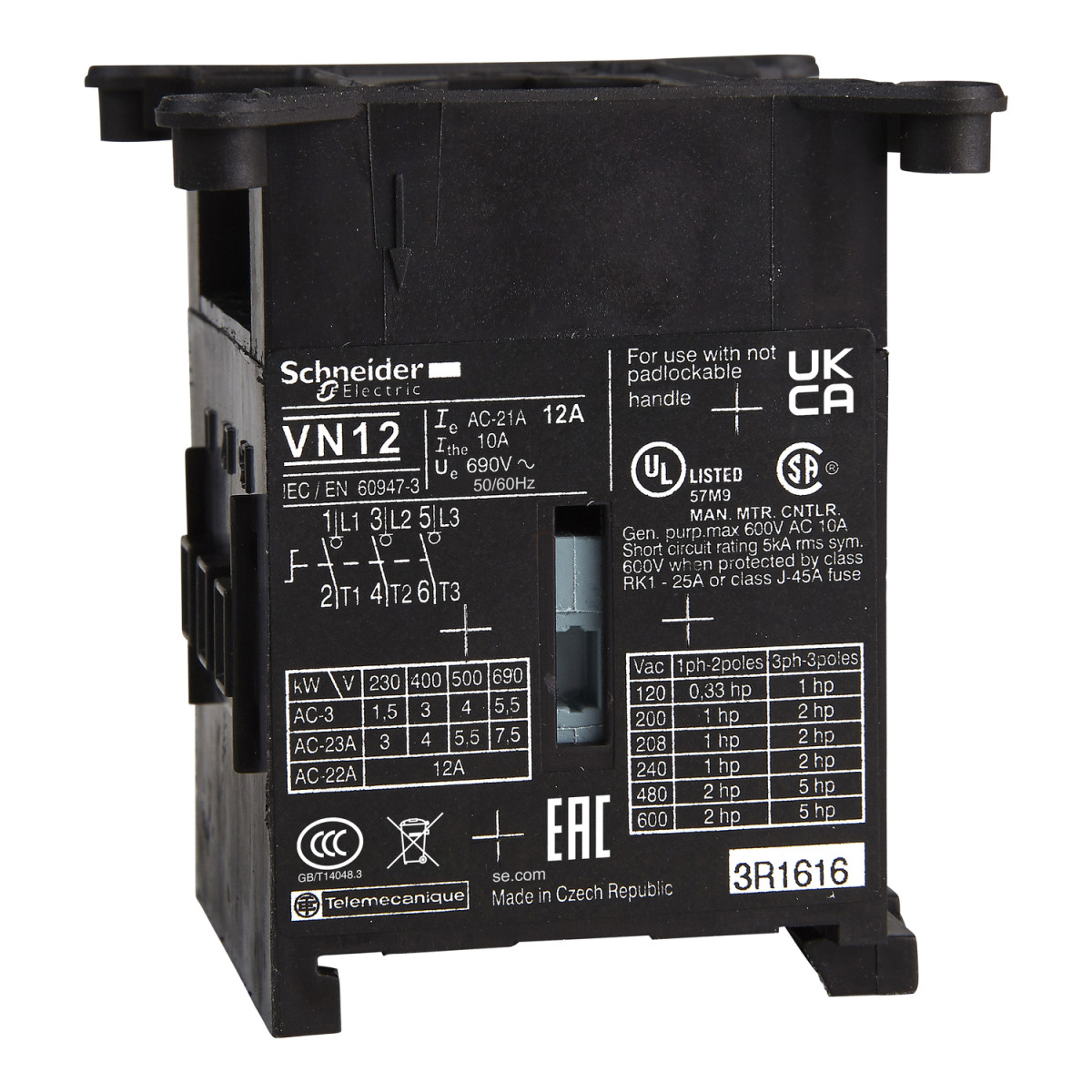

A Schneider Electric TeSys Mini-VARIO VN12 egy kompakt méretű, 3 pólusú kapcsolótest, amely sokoldalú megoldást kínál mind AC, mind DC hálózatokban való alkalmazásra. Ez a 12A-es standard teljesítményszintű készülék ideális választás olyan ipari környezetekbe, ahol korlátozott hely áll rendelkezésre, ugyanakkor megbízható teljesítmény szükséges.
A TeSys Mini-VARIO VN12 modell 3 NO (normál nyitott) érintkezővel rendelkezik, és szimmetrikus sínre szerelhető. A készülék névleges üzemi feszültsége 690 V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság 6 kV. A hagyományos szabad levegős hőáram 12 A, zárt környezetben pedig 10 A hőáramot biztosít. A névleges üzemi áram 8,1 A (AC-23) 400 V-on. A berendezés különböző névleges üzemi teljesítményekkel rendelkezik különböző alkalmazási területekre: 3 kW 400-415 V-on (AC-3), 4 kW 500 V-on (AC-3), 4 kW 690 V-on (AC-3), 1,5 kW 230-240 V-on (AC-3), valamint 5,5 kW 500 V-on (AC-23A), 7,5 kW 690 V-on (AC-23A), 3 kW 230-240 V-on (AC-23A) és 4 kW 400-415 V-on (AC-23A).
A kapcsolótest kiemelkedő műszaki jellemzői közé tartozik a 120 A-es bekapcsolási kapacitás 400 V-on (AC-21A, AC-22A, AC-23A üzemmódokban), a 0,5 kA névleges rövidzárlati bekapcsolási kapacitás 400 V-on (csúcsérték), valamint a 140 A névleges rövid idejű zárlati áramerősség 400 V-on 1 másodpercig. A feltételes rövidzárlati áram 6 kA 400 V-on 12 A aM vagy 12 A gG biztosítékkal társítva. A készülék kikapcsolási kapacitása szintén 120 A 400 V-on (AC-21A, AC-22A, AC-23A üzemmódokban). A mechanikai élettartam 50000 kapcsolási ciklus, míg az elektromos élettartam 30000 ciklus DC-1...5 esetén és 50000 ciklus AC-21 esetén. A VN12 kapcsolótest alkalmas leválasztásra, és IP20 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően.
A csatlakozásokhoz csavaros kapocsterminálok állnak rendelkezésre, amelyek maximum 4 mm² tömör vagy rugalmas (kábelvéggel ellátott) vezetékek fogadására alkalmasak. A csavaros kapocsterminálok meghúzási nyomatéka 7 N.m. A kapcsolótest méretei kompaktak: magasság 46,5 mm, szélesség 56 mm, mélység 62 mm. A készülék megfelel az IEC 60947-3 szabványnak, és rendelkezik UL, CSA, GL és UKCA tanúsítványokkal. Mechanikai robusztusságát bizonyítja, hogy ellenáll a 10-150 Hz (5 gn) rezgéseknek és a 11 ms (15 gn) ütéseknek az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően. A VN12 kapcsolótest -20...50 °C környezeti hőmérséklet-tartományban üzemeltethető, és tűzállósága 960 °C az IEC 60695-2-1 szerint.
Schneider Electric TeSys Mini-Vario - VN12 - 3 pólusú kapcsolótest, 12A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Mini-VARIO
Termék típusa: Kapcsolótest
Teljesítményszint: Standard
Pólusok: 3P
Érintkezők típusa és összetétele: 3 NO
Hálózat típusa: DC és AC
Hálózati frekvencia: 50/60 Hz
Kiegészítő jellemzők
Szerelés: Szimmetrikus sínre
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Hagyományos szabad levegős hőáram: 12 A
Hagyományos zárt hőáram: 10 A
Névleges üzemi áram: 8,1 A (AC-23) 400 V-on
Teljesítmény jellemzők
Névleges üzemi teljesítmény:
3 kW 400...415 V (AC-3)
4 kW 500 V (AC-3)
4 kW 690 V (AC-3)
1,5 kW 230...240 V (AC-3)
5,5 kW 500 V (AC-23A)
7,5 kW 690 V (AC-23A)
3 kW 230...240 V (AC-23A)
4 kW 400...415 V (AC-23A)
Szakaszos üzemmód osztály: 30
Bekapcsolási kapacitás: 120 A 400 V AC-21A, AC-22A, AC-23A
Névleges rövidzárlati bekapcsolási kapacitás: 0,5 kA 400 V-on (csúcsérték)
Névleges rövid idejű zárlati áramerősség: 140 A 400 V-on, időtartam: 1 s
Feltételes rövidzárlati áram: 6 kA 400 V-on - társított biztosíték 12 A aM vagy 12 A gG
Kikapcsolási kapacitás: 120 A 400 V (AC-21A, AC-22A, AC-23A)
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 30000 ciklus DC-1...5, 50000 ciklus AC-21
Alkalmasság leválasztásra: Igen
Csatlakozások
Csatlakozók: Erőátviteli áramkör: csavaros kapocsterminálok 4 mm² - tömör vagy rugalmas kábelvéggel
Meghúzási nyomaték: Erőátviteli áramkör: 7 N.m csavaros kapocsterminálokon
Méretek
Magasság: 46,5 mm
Szélesség: 56 mm
Mélység: 62 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, GL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (5 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
