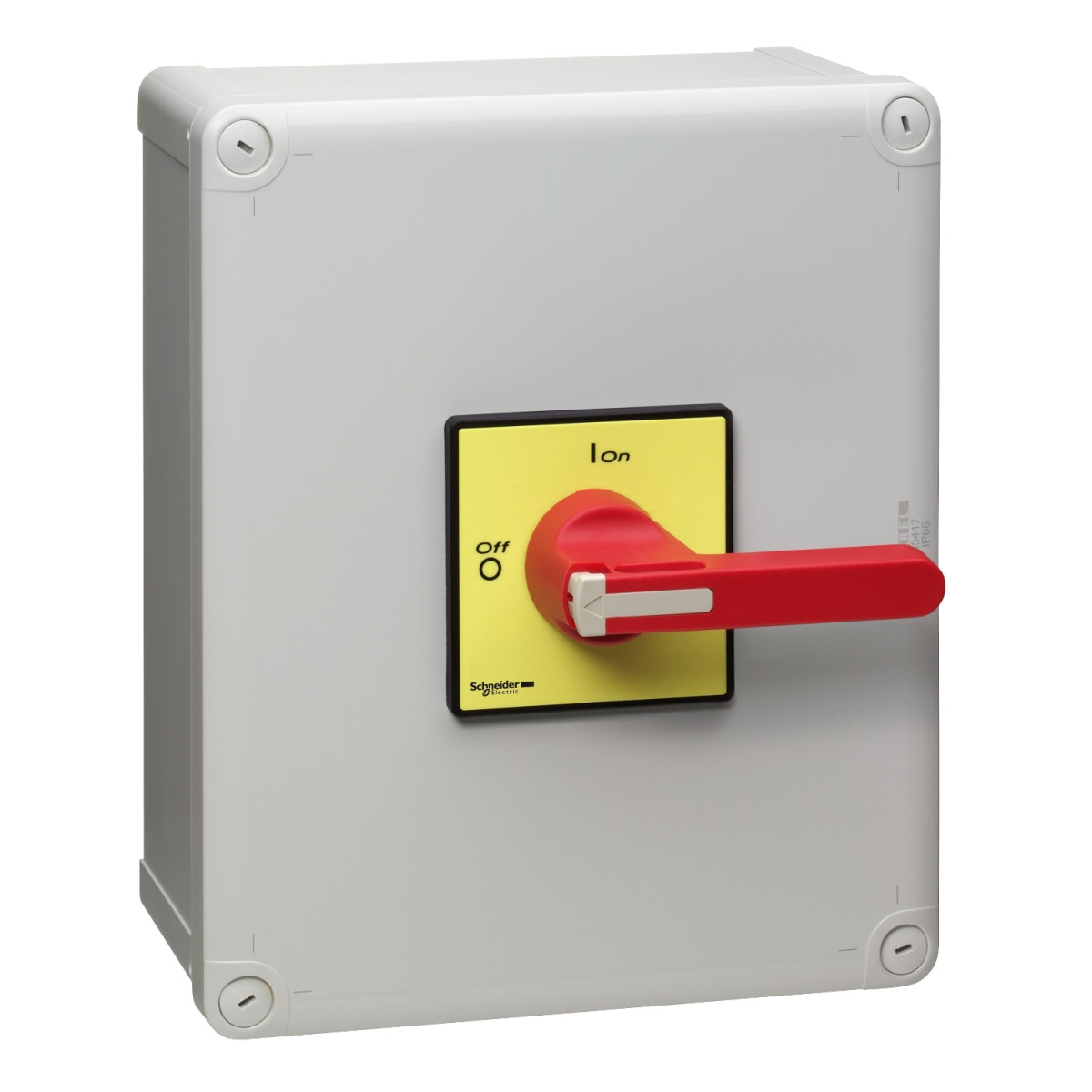

A Schneider Electric TeSys VARIO sorozatba tartozó VCF5GEN típusú tokozott vészleállító kapcsoló egy magas teljesítményű ipari berendezés, amely speciálisan vészhelyzeti alkalmazásokra lett tervezve. Ez a 3 pólusú, nagy megbízhatóságú készülék ideális választás olyan környezetben, ahol kritikus fontosságú a biztonságos leválasztás és a vészleállítás lehetősége.
A VCF5GEN modell kiváló műszaki paraméterekkel rendelkezik. 690 V AC névleges üzemi feszültséggel és 100 A hagyományos zárt hőárammal működik. A névleges üzemi áram 68,5 A (AC-23A) 400 V-on, míg a névleges üzemi teljesítménye 37 kW 400 V-on (AC-23 alkalmazási kategória esetén) vagy 30 kW 400 V-on (AC-3 alkalmazási kategória esetén). A készülék szakaszos üzemosztálya 30, ami azt jelenti, hogy gyakori kapcsolási műveletekhez is alkalmas. A TeSys VCF5GEN kimagasló rövidzárlati teljesítménnyel rendelkezik: 2,8 kA csúcsértékű bekapcsolási áramot és 1500 A rövid idejű zárlati áramot képes elviselni. A feltételes névleges rövidzárlati áram 10 kA 400 V-on, 125 A aM vagy gG biztosítékkal védve.
A kapcsoló mechanikai tartóssága 30000 kapcsolási ciklus, ami megegyezik az AC-21 és DC-1...5 alkalmazási kategóriák elektromos élettartamával is. Ez rendkívül hosszú üzemidőt biztosít még ipari környezetben is. A megszakítóképessége 1000 A 400 V-on, többféle alkalmazási kategória esetén is (AC-21A, AC-22A, AC-23A). A forgatható piros fogantyú sárga előlappal rendelkezik, és 1-3 darab 4-8 mm átmérőjű lakattal lezárható, biztosítva a berendezés védelmét illetéktelen használat ellen.
A VCF5GEN tokozott kapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, így kiválóan alkalmas por és víz elleni védelmet igénylő környezetben való használatra. Csatlakozás szempontjából rugalmas: csavaros kapcsokkal szerelték, amelyek 70 mm² rugalmas (érvéghüvelyes) vagy 95 mm² tömör vezetékek fogadására alkalmasak. A csavaros kapcsok meghúzási nyomatéka 22,6 Nm. A készülék mechanikai robusztusságát az IEC 60068-2-6 szabvány szerinti 10-150 Hz tartományú (1 gn) rezgésállóság és az IEC 60068-2-27 szabvány szerinti 11 ms (30 Gn) ütésállóság biztosítja.
A TeSys VCF5GEN kompakt méretekkel rendelkezik: magassága 291 mm, szélessége 241 mm, mélysége pedig 191 mm. A fogantyú előlapjának mérete 90 x 90 mm. A kapcsoló megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-4-1 és IEC 60204 szabványokat. Működési hőmérséklet-tartománya -20°C és +50°C között van, így szélsőséges környezeti feltételek között is megbízhatóan használható. A készülék szigetelési funkciókra is alkalmas, és tűzállósága 960°C az IEC 60595-2-1 szabvány szerint.
Schneider Electric TeSys Mini-Vario - VCF5GEN - Tokozott vészkapcsoló 3x100A műszaki adatok
Fő jellemzők
Sorozat: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Termék vagy komponens típusa: Tokozott vészleállító kapcsoló
Teljesítményszint: Nagy teljesítményű
Pólusok leírása: 3P
Vezérlés típusa: Forgatható fogantyú
Működtető típusa: Hosszú fogantyú
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgatható fogantyú lakattal zárhatósága: 1-3 lakat 4-8 mm
Kiegészítő jellemzők
Jelölés: 0 - 1
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Hagyományos zárt hőáram [Ithe]: 100 A
Névleges üzemi áram [Ie]: 68,5 A (AC-23A) 400 V-on
Névleges üzemi teljesítmény W-ban: 37 kW 400 V-on (AC-23)
30 kW 400 V-on (AC-3)
Szakaszos üzemosztály: 30
Bekapcsolási képesség (I rms): 1250 A 400 V AC-21A-nál
1250 A 400 V AC-22A-nál
1250 A 400 V AC-23A-nál
Névleges rövidzárlati bekapcsolási képesség [Icm]: 2,8 kA 400 V-on csúcsértéknél
Névleges rövid idejű zárlati effektív áram [Icw]: 1500 A 400 V-on, időtartam: 1 s
Feltételes névleges rövidzárlati áram: 10 kA 400 V-on - kapcsolódó biztosíték 125 A aM
10 kA 400 V-on - kapcsolódó biztosíték 125 A gG
Megszakítóképesség: 1000 A 400 V-on (AC-21A)
1000 A 400 V-on (AC-22A)
1000 A 400 V-on (AC-23A)
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21
30000 ciklus DC-1...5
Környezeti jellemzők
Környezeti jellemző: Standard környezet
Szigetelésre való alkalmasság: Igen
Csatlakozások - kapcsok: Csavaros kapcsok 70 mm² - rugalmas - érvéghüvellyel
Csavaros kapcsok 95 mm² - tömör
Meghúzási nyomaték: 22,6 N.m - a csavaros kapcsokon
Tűzállóság: 960 °C az IEC 60595-2-1 szerint
Fogantyú előlap mérete: 90 x 90 mm
Magasság: 291 mm
Szélesség: 241 mm
Mélység: 191 mm
Környezet
Szabványok: IEC 60947-4-1
IEC 60204
Védőkezelés: TC
IP védettségi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet üzemelés közben: -20…50 °C
