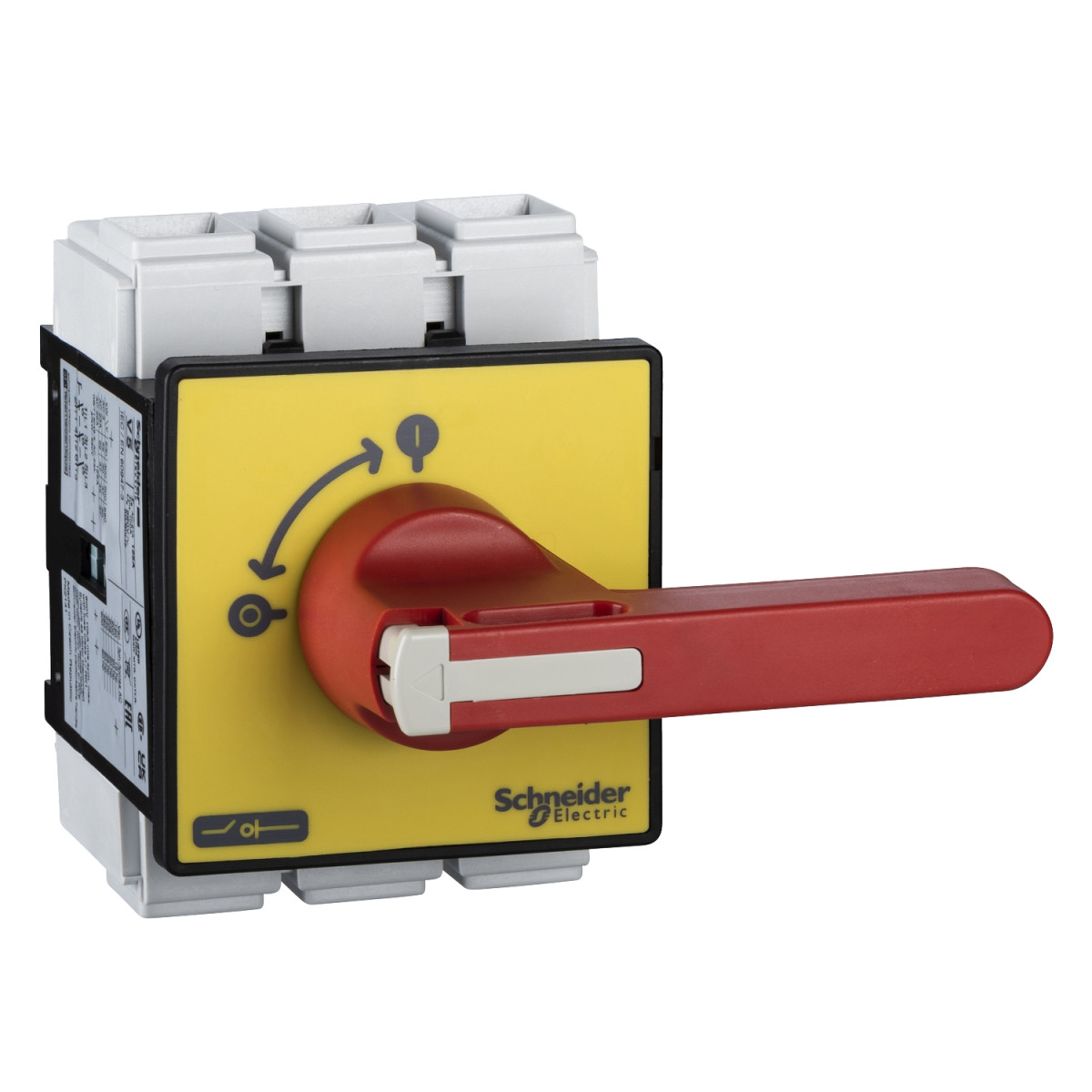

A Schneider Electric TeSys VARIO sorozatú VCF5 típusú kapcsoló egy professzionális, magas teljesítményű vészleállító funkciójú szakaszolókapcsoló, amely kifejezetten ajtóra történő felszerelésre lett kialakítva. A termék a TeSys Control termékcsalád része, és elsődleges célja a biztonságos áramkör megszakítás vészhelyzet esetén, emellett általános be/ki kapcsolóként is alkalmazható. A 125A névleges áramerősségű készülék négy csavaros rögzítéssel szerelhető az ajtóra, biztosítva a stabil és megbízható működést ipari környezetben.
A VCF5 kapcsoló kiemelkedő műszaki paraméterekkel rendelkezik. A termék 3 pólusú kialakítású, 3 NO (alaphelyzetben nyitott) érintkezővel. Működési feszültsége 690V AC 50/60Hz, amely széles alkalmazási lehetőséget biztosít. Teljesítmény szempontjából különböző kategóriákban és feszültségen használható: AC-3 üzemmódban 22 kW (230-240V), 30 kW (400-415V és 690V) vagy 37 kW (500V) teljesítményt kapcsolhat. AC-23A kategóriában pedig még magasabb, 22 kW (230-240V), 37 kW (400-415V és 690V) vagy akár 45 kW (500V) kapcsolható teljesítményt biztosít. Névleges üzemi árama 68,5A (AC-23, 400V), hagyományos szabad levegős hőárama 125A, míg zárt térben 100A. A készülék rövidzárlati teljesítménye kiemelkedő: 1250A zárlati bekapcsolási és 1000A megszakítási képességgel rendelkezik 400V feszültségen AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A feltételes rövidzárlati áram 10kA 400V-on, 125A aM vagy gG biztosítóval társítva. A névleges zárlati bekapcsolási képesség 2,8kA csúcsértéken 400V-on, míg a rövid idejű zárlattűrés 1500A 1 másodpercig 400V-on. Lökőfeszültség állósága 8kV, amely megfelelő védelmet nyújt a hálózati túlfeszültségek ellen.
A VCF5 szakaszolókapcsoló konstrukciós kialakítása átgondolt és felhasználóbarát. Szigetelésre alkalmas, mind AC, mind DC hálózatokban használható. Vezérlése forgókaros, a forgókar közvetlenül az ajtóra szerelhető. A kar színe piros, míg az előlap sárga, amely jól láthatóvá teszi vészhelyzet esetén. A forgókar 1-3 lakattal (4-8 mm átmérőjű) lezárható, biztosítva a kapcsoló illetéktelen működtetés elleni védelmét. A kapcsoló 0-1 jelöléssel van ellátva a kapcsolási állapot egyértelmű azonosításához. Mechanikai élettartama 30000 kapcsolási ciklus, elektromos élettartama ugyancsak 30000 ciklus AC-21 kategóriában, valamint 30000 ciklus DC-1...5 kategóriában. Csatlakozás szempontjából a tápáramkörök csavaros kapcsokkal rendelkeznek, amelyek tömör vezeték esetén 95 mm², hajlékony vezeték esetén pedig 70 mm² keresztmetszetig használhatók. A kapcsok meghúzási nyomatéka 22,6 Nm. A készülék alapmérete 90 x 90 mm, magassága 125 mm, szélessége 90 mm.
A VCF5 kapcsoló környezeti paraméterei és védettsége kiváló. A termék megfelel az IEC 60947-3 szabványnak, és rendelkezik CCC, CSA, GL, UL, valamint UKCA tanúsítványokkal. Védettsége IP20 az IEC 60529 szerint, valamint IP65, amely megfelelő védelmet biztosít por és víz ellen. A készülék -20°C és +50°C közötti hőmérsékleten üzemeltethető. Mechanikai robusztussága kiemelkedő, ellenáll a 10-150 Hz közötti rezgéseknek (1 gn) és a 11 ms időtartamú 30 Gn erősségű ütéseknek. Tűzállósága 960°C az IEC 60695-2-1 szabvány szerint. A készülék kiválóan alkalmazható ipari környezetben, ahol fontos a megbízhatóság és a biztonság. Különösen ajánlott olyan alkalmazásokban, ahol vészleállítási funkcióra van szükség, például gyártósoroknál, ipari gépek vezérlésénél és egyéb kritikus ipari folyamatoknál.
Schneider Electric TeSys Mini-Vario - VCF5 - Komplett fő - és vészleállító kapcsoló 125A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Terméktípus: Vészleállító szakaszolókapcsoló
Kiegészítő információk
Eszköz összetétele: Kapcsoló, Fogantyú
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítményű
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Elektromos paraméterek
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 22 kW 230...240 V (AC-3), 30 kW 400...415 V (AC-3), 30 kW 690 V (AC-3), 37 kW 500 V (AC-3), 37 kW 690 V (AC-23A), 45 kW 500 V (AC-23A), 22 kW 230...240 V (AC-23A), 37 kW 400...415 V (AC-23A)
Névleges üzemi áram: 68,5 A AC-23 Ue: 400 V
Hagyományos szabad levegős termikus áram: 125 A
Hagyományos zárt termikus áram: 100 A
Bekapcsolási kapacitás (I Rms): 1250 A 400 V AC-21A, 1250 A 400 V AC-22A, 1250 A 400 V AC-23A
Megszakítási kapacitás: 1000 A 400 V (AC-21A), 1000 A 400 V (AC-22A), 1000 A 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V - társított biztosíték 125 A aM, 10 kA 400 V - társított biztosíték 125 A gG
Névleges zárlati bekapcsolási kapacitás: 2,8 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati áramerősség: 1500 A 400 V-nál időtartam: 1 s
Névleges impulzus állófeszültség: 8 kV
Mechanikai jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgókar
Forgókar szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgókar lakattal zárható: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC csatlakozó: Tápáramkör: csavaros kapcsok 95 mm² - tömör, Tápáramkör: csavaros kapcsok 70 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 22,6 Nm - csavaros kapcsokon
Méretek
Alapméret: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CCC, CSA, GL, UL, UKCA
Védettségi szint: IP20 megfelel az IEC 60529 szabványnak, IP65
Védőkezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6 szabványnak, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27 szabványnak
Környezeti üzemi hőmérséklet: -20...50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1 szabványnak
Kompatibilitási kód: Fő szakaszolókapcsoló
