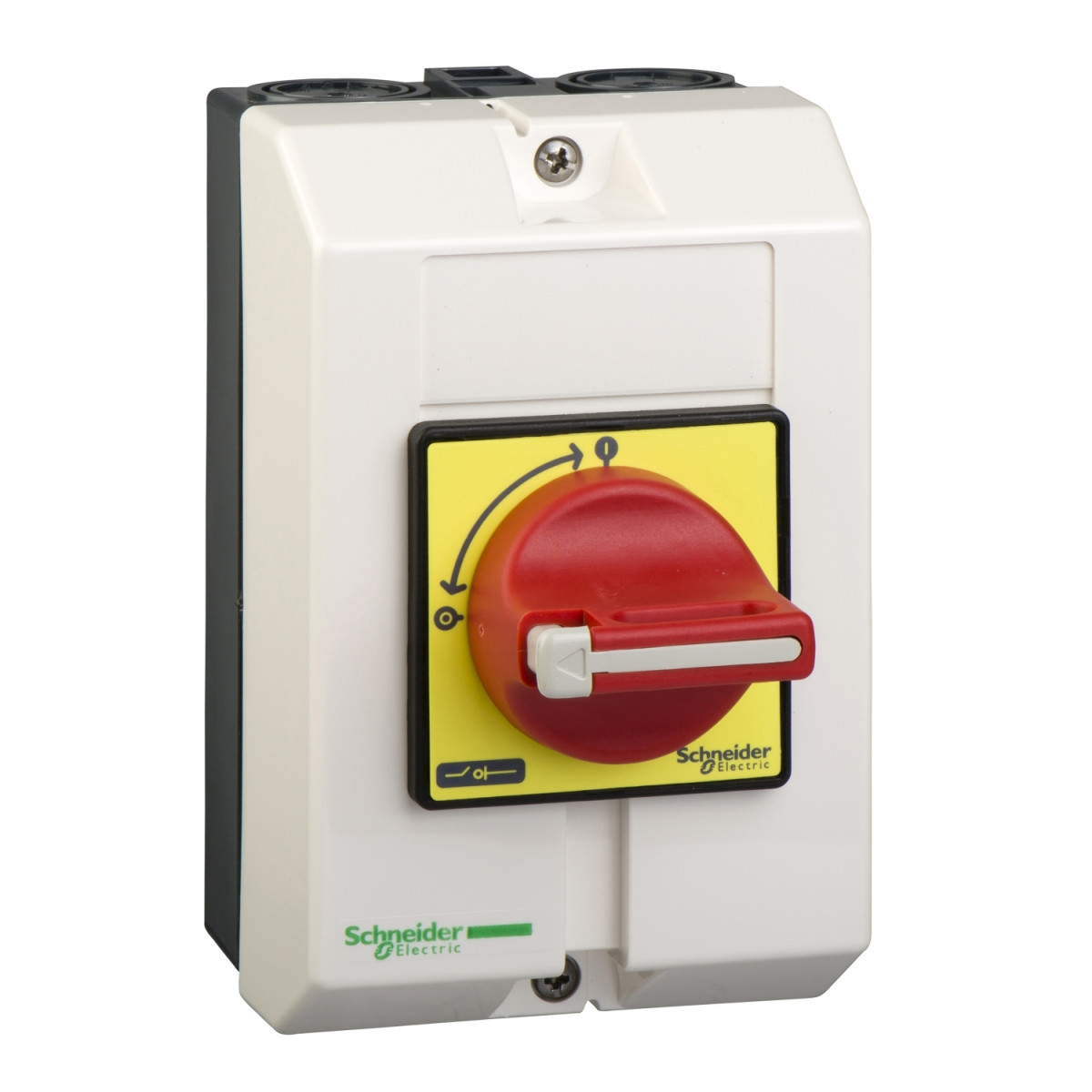

A Schneider Electric TeSys Mini-Vario sorozatába tartozó VCF4GE egy magas teljesítményű, tokozott vészleállító kapcsoló, amely kifejezetten ipari alkalmazások biztonsági követelményeinek megfelelően lett kialakítva. Ez a 63A-es kapcsoló ideális választás olyan környezetben, ahol a gyors és megbízható áramtalanítás kritikus fontosságú lehet vészhelyzet esetén.
A VCF4GE modell a TeSys VARIO termékcsalád része, amely a Schneider Electric minőségi ipari kapcsolóberendezéseinek egyik kiemelkedő képviselője. A készülék háromfázisú (3P) kivitelben készült, és IP65-ös védettségi fokozattal rendelkezik, ami kiváló védelmet biztosít por és vízsugár ellen, így nedves vagy poros ipari környezetben is megbízhatóan működik. A piros színű forgatókaros kezelőszerv sárga előlappal kombinálva biztosítja a vészleállító funkcióra utaló nemzetközi színkódoknak való megfelelést, ami intuitív használatot tesz lehetővé még stresszhelyzetben is. A kapcsoló padlózható, 1-3 darab 4-8 mm átmérőjű lakat használatával, ami további biztonságot nyújt a karbantartási munkálatok során.
A műszaki specifikációkat tekintve a VCF4GE impresszív paraméterekkel rendelkezik. 690 V AC névleges üzemi feszültséggel és 8 kV névleges lökőfeszültség-állósággal bír, míg a konvencionális zárt hőáram értéke 63 A. A névleges üzemi áram 57 A (AC-23A) 400 V-nál, és a kapcsoló 30 kW teljesítményt képes kapcsolni 400 V-on (AC-23 kategóriában), illetve 22 kW-ot 400 V-on (AC-3 kategóriában). A berendezés bekapcsolási kapacitása 800 A 400 V AC-21A, AC-22A és AC-23A kategóriákban egyaránt, a névleges rövidzárlati bekapcsolási kapacitás pedig 2,1 kA 400 V-nál (csúcsérték). A névleges rövid idejű áramerősség 960 A 400 V-nál 1 másodperc időtartamra, és a névleges feltételes rövidzárlati áram 10 kA 400 V-nál, 80 A aM vagy 80 A gG biztosítékokkal együtt. A kikapcsolási kapacitás 640 A 400 V-nál az AC-21A, AC-22A és AC-23A kategóriákban. A mechanikai élettartam 30000 ciklus, míg az elektromos élettartam szintén 30000 ciklus AC-21 és DC-1...5 kategóriákban.
A VCF4GE alkalmas leválasztásra, és csavarkötéses kapcsokkal rendelkezik, amelyek 16 mm² rugalmas (érvéghüvelyes) vagy 25 mm² tömör vezetékek csatlakoztatását teszik lehetővé. A csavarkötésekhez ajánlott meghúzási nyomaték 4 Nm. A készülék tűzállósága 960 °C az IEC 60595-2-1 szabvány szerint. A kezelőgomb előlap mérete 60 x 60 mm, míg a teljes készülék méretei: 180 mm magasság, 157 mm szélesség és 152 mm mélység. A kapcsoló megfelel az IEC 60947-4-1 és IEC 60204 szabványoknak, és -20...50 °C környezeti hőmérsékleti tartományban üzemeltethető. Mechanikai robusztussága is kiemelkedő: ellenáll a 10...150 Hz frekvenciatartományú (1 gn) rezgéseknek az IEC 60068-2-6 szabvány szerint, valamint a 11 ms időtartamú (30 Gn) ütéseknek az IEC 60068-2-27 szabvány alapján.
Schneider Electric TeSys Mini-Vario - VCF4GE - Komplett tokozott fő - és vészleállító kapcsoló 63A műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Termék vagy komponens típusa: Tokozott vészleállító kapcsoló
Teljesítmény szint: Magas teljesítményű
Műszaki jellemzők
Pólusok leírása: 3P
Vezérlés típusa: Forgatókaros
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgatókar lakatozhatóság: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Konvencionális zárt hőáram [Ithe]: 63 A
Névleges üzemi áram [Ie]: 57 A (AC-23A) 400 V-nál
Névleges üzemi teljesítmény W-ban: 30 kW 400 V-nál (AC-23), 22 kW 400 V-nál (AC-3)
Szakaszos üzemi osztály: 30
Áramköri jellemzők
Bekapcsolási kapacitás (I rms): 800 A 400 V AC-21A-nál, 800 A 400 V AC-22A-nál, 800 A 400 V AC-23A-nál
Névleges rövidzárlati bekapcsolási kapacitás [Icm]: 2,1 kA 400 V-nál csúcsértéken
Névleges rövid idejű áramerősség Rms [Icw]: 960 A 400 V-nál, időtartam: 1 s
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 80 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 80 A gG
Kikapcsolási kapacitás: 640 A 400 V-nál (AC-21A), 640 A 400 V-nál (AC-22A), 640 A 400 V-nál (AC-23A)
Élettartam
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakoztatás
Leválasztásra való alkalmasság: Igen
Csatlakozások - terminálok: Csavaros kapcsok 16 mm² - rugalmas - érvéghüvellyel, Csavaros kapcsok 25 mm² - tömör
Meghúzási nyomaték: 4 N.m - csavaros kapcsoknál
Fizikai jellemzők
Tűzállóság: 960 °C az IEC 60595-2-1 szerint
Fogantyú előlap mérete: 60 x 60 mm
Magasság: 180 mm
Szélesség: 157 mm
Mélység: 152 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60204
Védőkezelés: TC
IP védettségi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegő hőmérséklet üzemeltetéskor: -20...50 °C
