A Schneider Electric TeSys VARIO sorozatú VCF3GE modellszámú tokozott kapcsoló-leválasztója egy magas teljesítményű, kompakt és megbízható vészleállító megoldás ipari alkalmazásokhoz. Ez a 3-pólusú készülék IP65 védettséggel rendelkezik, ami kiváló védelmet biztosít por és nedvesség ellen, így ideálisan használható mostoha ipari környezetben is.

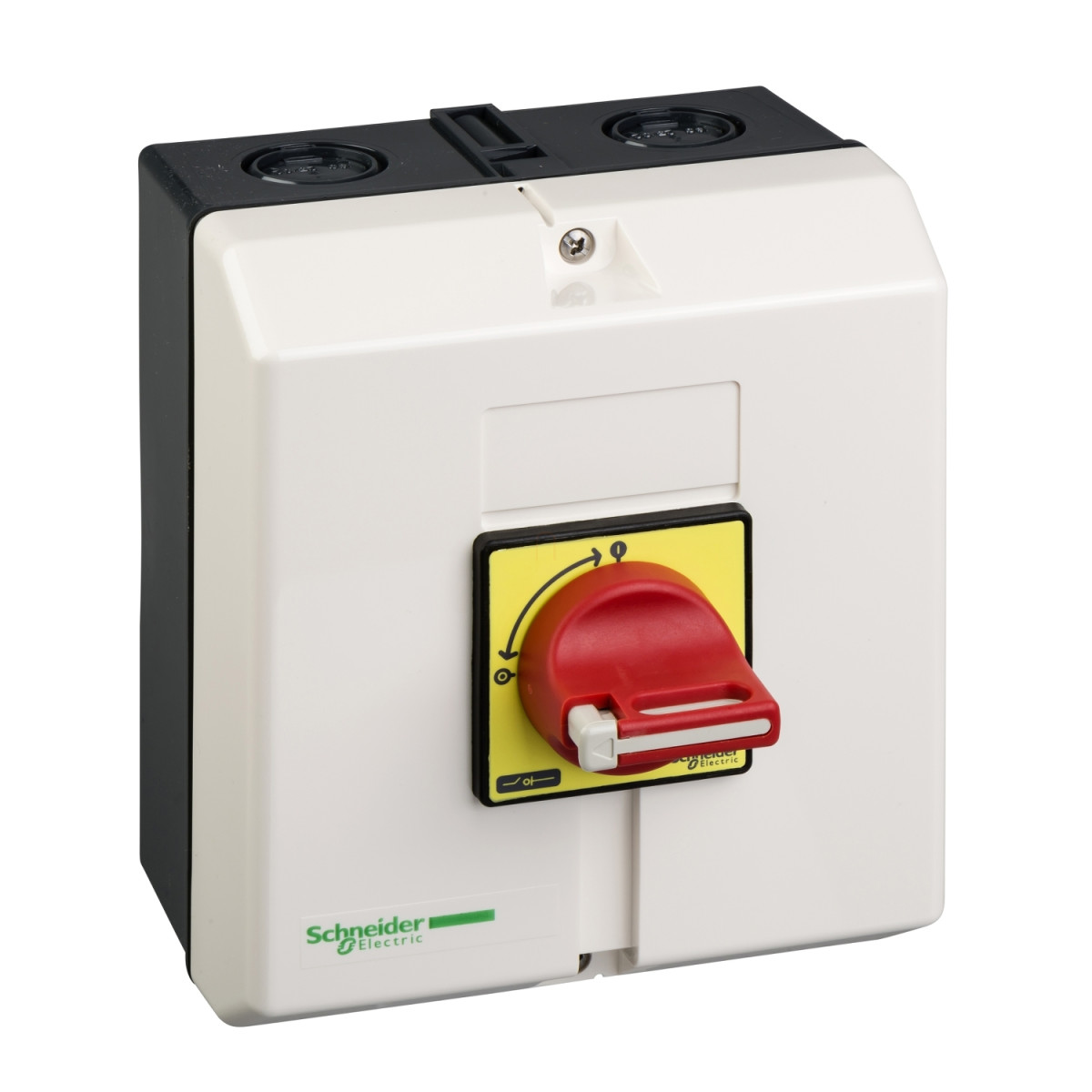

A VCF3GE típusú készülék kiemelt jellemzője a piros forgófogantyú sárga előlappal, ami a nemzetközi biztonsági előírásoknak megfelelően azonnal felismerhető vészleállító funkciót biztosít. A készülék 0-1 jelölésű kapcsolóállásokkal rendelkezik, és lehetőséget biztosít 1-3 darab lakat felhelyezésére (4-8 mm átmérőjű lakatszárral), így biztosítva a berendezés kizárás-kitáblázás (LOTO) eljárásokhoz való kompatibilitását, ami elengedhetetlen a biztonságos karbantartási munkálatokhoz.
Műszaki jellemzőit tekintve a kapcsoló 690 V AC névleges üzemi feszültséggel rendelkezik, névleges lökőfeszültség-állósága 8 kV. A konvencionális zárt termikus áram értéke 50 A, míg a névleges üzemi áram AC-23A kategóriában 400 V-on 41,5 A. A készülék névleges üzemi teljesítménye 400 V-on AC-23 kategóriában 22 kW, míg AC-3 kategóriában 18,5 kW. A bekapcsolási képesség (I rms) AC-21A, AC-22A és AC-23A kategóriákban egyaránt 630 A 400 V feszültségen. A készülék névleges zárlati bekapcsolási képessége (Icm) 400 V-on 2,1 kA csúcsértéken, míg a névleges rövid idejű zárlati áramerőssége (Icw) 756 A 1 másodperc időtartamra. A feltételes zárlati áramerősség 10 kA 400 V feszültségen, 63 A-es aM vagy gG biztosítóval társítva. A mechanikai és villamos élettartam egyaránt 30.000 kapcsolási ciklus.
A készülék csatlakozási lehetőségei rugalmasak: csavaros kapcsokkal rendelkezik, amelyek 16 mm² keresztmetszetű hajlékony vezetékek (érvéghüvellyel) vagy 25 mm² tömör vezetékek bekötését teszik lehetővé. A kapcsok meghúzási nyomatéka 4 Nm. A készülékház méretei: magasság 180 mm, szélesség 157 mm, mélység 152 mm. A készülék tűzállósága kiemelkedő: 960 °C az IEC 60595-2-1 szabvány szerint. Működési hőmérséklet-tartománya -20...+50 °C, így széles körben alkalmazható különböző környezeti feltételek mellett. A VCF3GE megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 60947-4-1 és az IEC 60204 előírásait.
Schneider Electric TeSys Mini-Vario - VCF3GE - Komplett tokozott fő - és vészleállító kapcsoló 50A műszaki adatok
Főbb jellemzők
Terméktípus: Tokozott vészleállító kapcsoló-leválasztó
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Készülék rövid neve: VCF
Teljesítményszint: Magas teljesítményű
Pólusok leírása: 3P
Vezérlés típusa: Forgófogantyú
Fogantyú színe: Piros
Fogantyú előlapi színe: Sárga
Forgófogantyú lakatolása: 1-3 lakat 4...8 mm
Elektromos paraméterek
Jelölés: 0 - 1
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Konvencionális zárt termikus áram [Ithe]: 50 A
Névleges üzemi áram [Ie]: 41,5 A (AC-23A) 400 V-nál
Névleges üzemi teljesítmény W-ban: 22 kW 400 V-nál (AC-23)
18,5 kW 400 V-nál (AC-3)
Szakaszos üzem osztálya: 30
Bekapcsolási képesség (I rms): 630 A 400 V AC-21A esetén
630 A 400 V AC-22A esetén
630 A 400 V AC-23A esetén
Névleges zárlati bekapcsolási képesség [Icm]: 2,1 kA 400 V-nál csúcsértéknél
Névleges rövid idejű zárlati áramerősség [Icw]: 756 A 400 V-nál, időtartam: 1 s
Névleges feltételes zárlati áramerősség: 10 kA 400 V-nál - társított biztosíték 63 A aM
10 kA 400 V-nál - társított biztosíték 63 A gG
Megszakítási képesség: 500 A 400 V-nál (AC-21A)
500 A 400 V-nál (AC-22A)
500 A 400 V-nál (AC-23A)
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21
30000 ciklus DC-1...5
Szerelés és csatlakozás
Leválasztásra alkalmasság: Igen
Csatlakozások - kapcsok: Csavaros kapcsok 16 mm² - hajlékony - kábelvéggel
Csavaros kapcsok 25 mm² - tömör
Meghúzási nyomaték: 4 N.m - csavaros kapcsokon
Fizikai jellemzők
Tűzállóság: 960 °C az IEC 60595-2-1 szerint
Fogantyú előlap mérete: 60 x 60 mm
Magasság: 180 mm
Szélesség: 157 mm
Mélység: 152 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1
IEC 60204
Védőkezelés: TC
IP védettségi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti levegőhőmérséklet üzemeltetéshez: -20…50 °C
