A Schneider Electric TeSys VARIO VCF3 egy kiváló minőségű, többfunkciós kapcsoló, amely elsősorban vészleállítási funkcióra és normál be/ki kapcsolásra szolgál. Ez a 63A-es kapcsoló ideális ipari környezetben való használatra, ahol a biztonság és a megbízhatóság kulcsfontosságú. A TeSys termékcsalád részeként a VCF3 modell a magas teljesítményű kapcsolók kategóriájába tartozik, amely professzionális villamos rendszerek fontos eleme lehet.

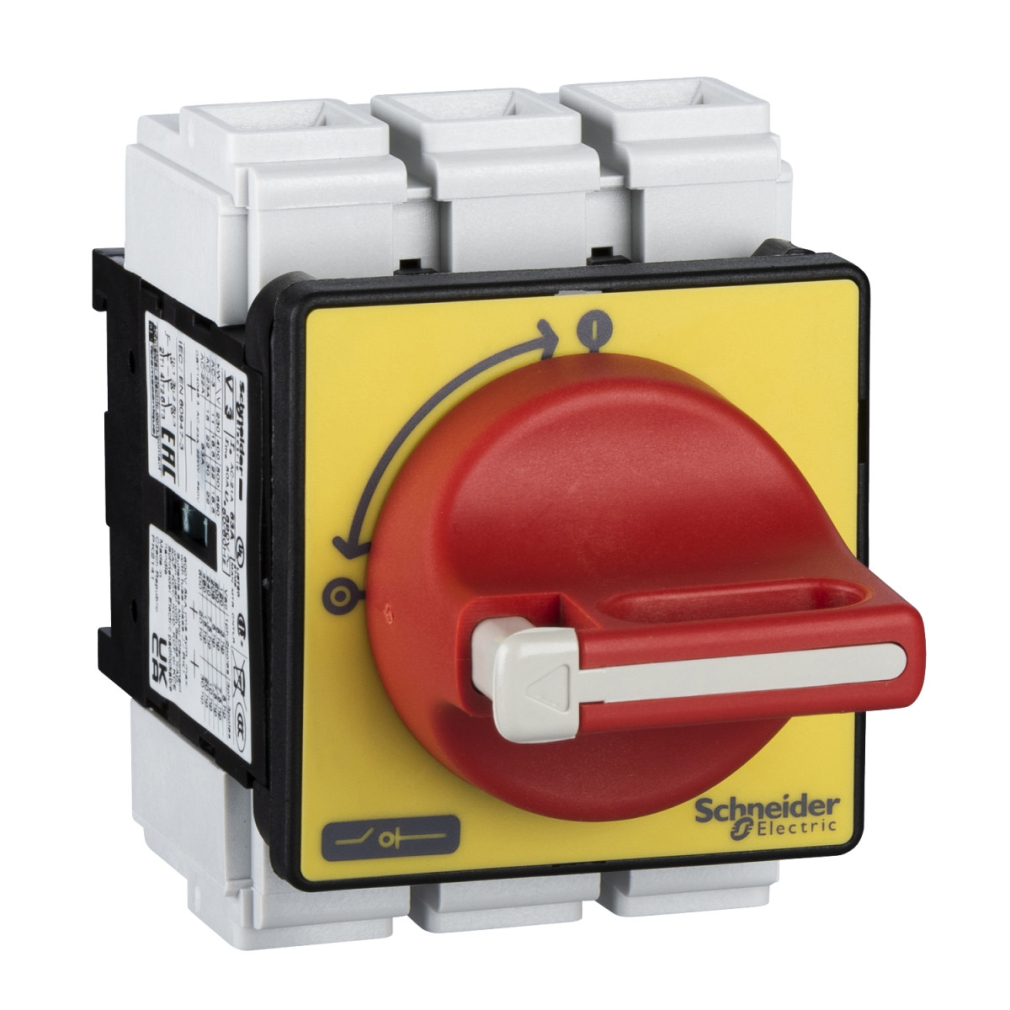

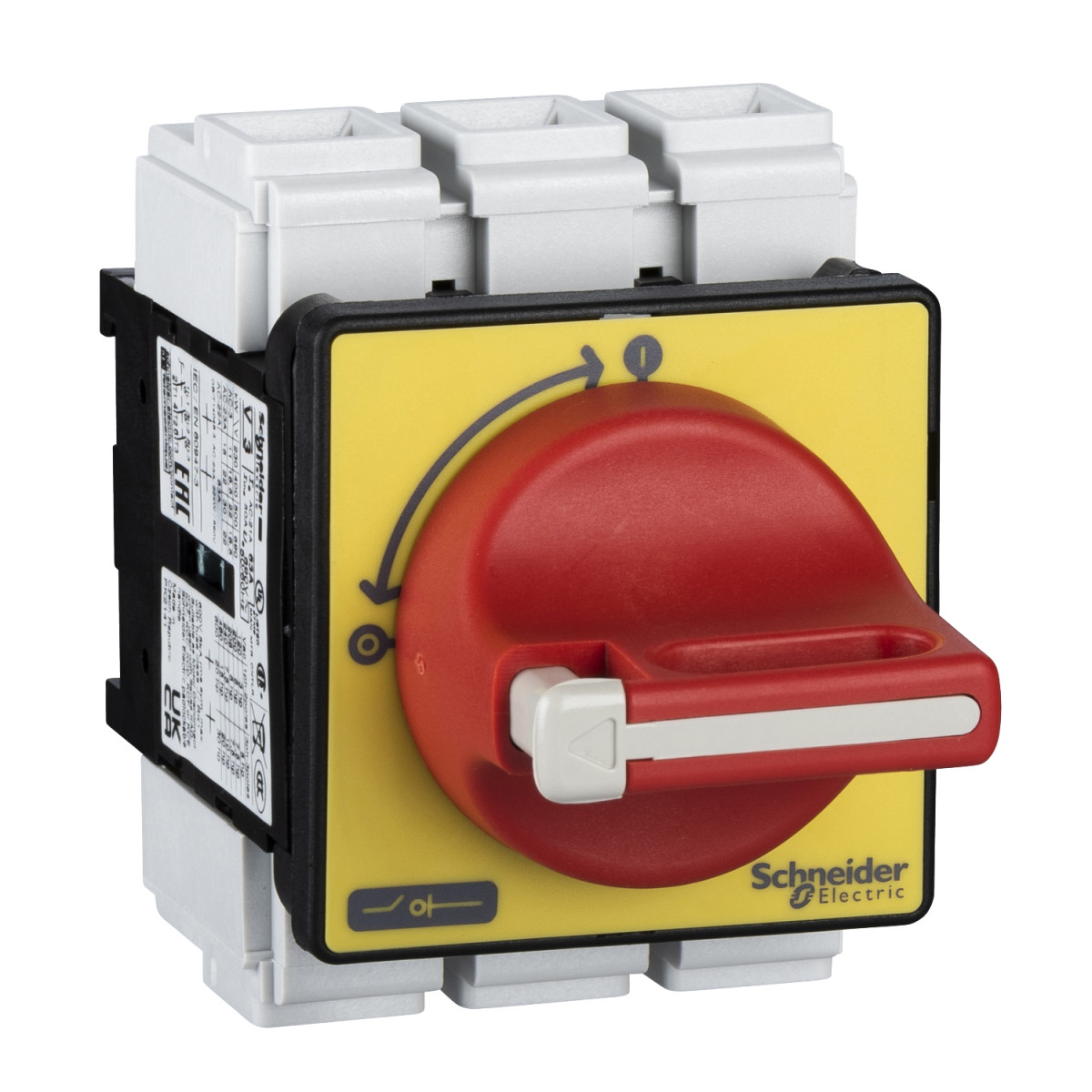

A VCF3 kapcsoló fő konstrukciós jellemzője, hogy ajtóra szerelhető kivitelű, rögzítése 4 csavarral történik, mind a kapcsoló, mind a forgókar esetében. A piros színű forgókar és a sárga előlap jól láthatóvá teszi a kapcsolót, ami vészhelyzet esetén különösen hasznos. A készülék alkalmas mind egyenáramú (DC), mind váltakozó áramú (AC) hálózatokban való használatra, és akár 690 V AC feszültségig alkalmazható. A VCF3 switch disconnector 3 pólusú kialakítással és 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban.
A készülék teljesítményadatai lenyűgözőek: 690 V AC névleges feszültség mellett különböző teljesítményszinteken használható, beleértve a 11 kW-ot 230-240 V-on (AC-3), 18,5 kW-ot 400-415 V-on (AC-3), vagy akár 30 kW-ot 500 V-on (AC-23A) üzemmódban. A névleges üzemi áram (Ie) 41,5 A AC-23 üzemmódban 400 V-on, míg a hagyományos szabad levegőben mért termikus áram (Ith) 63 A. A készülék kiemelkedő villamos jellemzőkkel rendelkezik, beleértve a 630 A bekapcsolási képességet 400 V-on (AC-21A, AC-22A és AC-23A), valamint 500 A megszakítási képességet ugyanezen kategóriákban. A feltételes zárlati áramot (Icc) 10 kA-re tervezték 400 V-on, 63 A-es aM vagy gG biztosítékkal társítva. A csúcs zárlati bekapcsolási árama (Icm) 2,1 kA 400 V-on, míg a névleges rövid idejű áramszilárdság (Icw) 756 A 1 másodpercig 400 V-on. A készülék 8 kV impulzus feszültségállósággal rendelkezik, ami kiváló védelmet biztosít túlfeszültséggel szemben.
Schneider Electric TeSys Mini-Vario - VCF3 - Komplett fő - és vészleállító kapcsoló 63A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid név: VCF
Termék típus: Vészleállító kapcsoló
Összetétel és szerelés
Eszköz összeállítás: Kapcsoló, forgókar
Szerelési felület: Forgókar: ajtó, Kapcsoló: ajtó
Szerelési mód: 4 csavarral a forgókarhoz
Teljesítmény szint: Magas teljesítmény
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18,5 kW 400...415 V (AC-3), 18,5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Névleges üzemi áram [Ie]: 41,5 A AC-23 Ue: 400 V
Konvencionális szabad levegő termikus áram [Ith]: 63 A
Konvencionális zárt termikus áram [Ithe]: 50 A
Bekapcsolási képesség (I Rms): 630 A 400 V-nál AC-21A, 630 A 400 V-nál AC-22A, 630 A 400 V-nál AC-23A
Megszakítási képesség: 500 A 400 V-nál (AC-21A), 500 A 400 V-nál (AC-22A), 500 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 63 A aM, 10 kA 400 V-nál - társított biztosíték 63 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 2,1 kA 400 V-nál csúcsértéknél
Névleges rövid idejű áramszilárdság [Icw]: 756 A 400 V-nál időtartam: 1 s
Névleges impulzus feszültségállóság [Uimp]: 8 kV
Fizikai jellemzők
Szigetelési alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos szolgálat osztály: 30
Vezérlés típusa: Forgókar
Forgókar szerelési stílus: Közvetlen
Kar színe: Piros
Előlap színe: Sárga
Forgókar lezárás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 30000 ciklus
Elektromos élettartam: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás és védelem
IEC csatlakozás: Áramkör: csavaros kapocs 25 mm² - tömör, Áramkör: csavaros kapocs 16 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Áramkör: 4 N.m - a csavaros kapcsokon
Méret: 60 x 60 mm (alap), 83 mm (magasság), 60 mm (szélesség)
Védettségi szint: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgés 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütés 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló megszakító
