A Schneider Electric TeSys Mini-Vario VCF2 egy magas teljesítményű vészleállító szakaszoló kapcsoló, amely ideális megoldást nyújt ipari alkalmazásokhoz, ahol a biztonságos leállítás és szigetelés kritikus fontosságú. Ez a 40A-es kapcsoló a TeSys VARIO termékvonal része, és kifejezetten ajtóra szerelhető kivitelben készül, így könnyen hozzáférhető vészhelyzet esetén.
A VCF2 modell 3 pólusú kialakítással és 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely 690V AC feszültségen 50/60 Hz frekvencián működik. Teljesítménye lenyűgöző: 11 kW 690V feszültségen AC-3 kategóriában, illetve 15 kW ugyanezen a feszültségen AC-23A alkalmazás esetén. Közepes feszültségtartományban (400-415V) az AC-3 kategóriában 11 kW, míg AC-23A esetén 15 kW teljesítményt biztosít. Alacsonyabb, 230-240V feszültségen is hatékony működést garantál 5,5 kW (AC-3) illetve 7,5 kW (AC-23A) teljesítménnyel. A névleges üzemi áram (Ie) 29A AC-23 kategóriában 400V feszültségen, míg a hagyományos szabad levegőben mérhető termikus áram (Ith) 40A, zárt környezetben (Ithe) pedig 32A.
A VCF2 szakaszoló kapcsoló kiemelkedő kapcsolási kapacitással rendelkezik: bekapcsolási képessége 400A 400V feszültségen AC-21A, AC-22A és AC-23A kategóriákban egyaránt, míg megszakítási képessége 320A ugyanezen feltételek mellett. Feltételes rövidzárlati áramra 10 kA értékkel rendelkezik 400V feszültségen, 50A aM vagy 50A gG biztosítékkal társítva. A rövidzárlati bekapcsolási képessége (Icm) 1 kA 400V feszültségen csúcsértéken, míg rövid idejű zárlati áram megtartási képessége (Icw) 480A 400V-on 1 másodpercig. A névleges lökőfeszültség-állóság (Uimp) 8 kV.

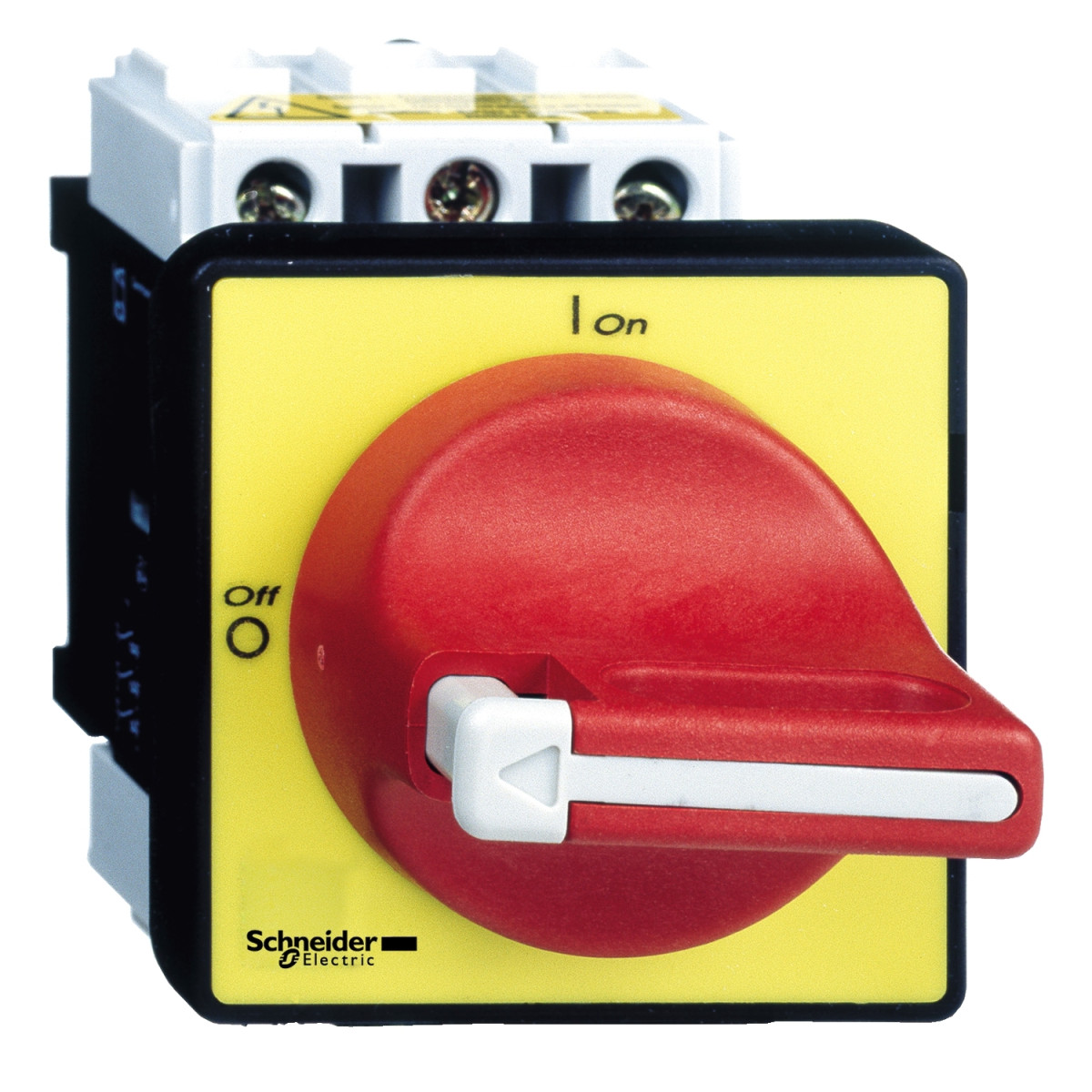

A TeSys VCF2 szigetelésre alkalmas, mind AC, mind DC hálózatokban használható. Forgó fogantyús működtetéssel rendelkezik, amelyet közvetlenül az ajtóra lehet szerelni. A fogantyú feltűnő piros színű, míg az előlapja sárga, így vészhelyzetben könnyen észrevehető. A fogantyú 1-3 lakattal lezárható (4-8 mm átmérőjű lakatokkal), biztosítva a berendezés biztonságos leállított állapotát karbantartási munkák során. A kapcsoló 0-1 jelöléssel rendelkezik a kapcsolási állapot egyértelmű jelzésére.
A TeSys VCF2 kiemelkedő tartóssággal bír: mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig AC-21 kategóriában szintén 100 000 ciklus, DC-1...5 kategóriában 30 000 ciklus. Az elektromos csatlakozás csavaros kapcsokkal történik, tömör vezetékekhez 10 mm², hajlékony, érvéghüvelyes vezetékekhez pedig 6 mm² keresztmetszetig. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A kapcsoló alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm.
A TeSys VCF2 környezetvédelmi jellemzői is kiemelkedőek: az IEC 60529 szabvány szerint IP20 védettséggel rendelkezik a kapcsoló, míg az előlap IP65 védettségű, így por és nedvesség ellen is védett. TC védőkezeléssel ellátott, és kiemelkedő mechanikai robusztussággal bír - ellenáll a 10-150 Hz közötti rezgéseknek (1 gn, IEC 60068-2-6 szerint) és a 11 ms időtartamú ütéseknek (30 Gn, IEC 60068-2-27 szerint). Működési hőmérséklet-tartománya -20°C és +50°C között van, tűzállósága pedig 960°C (IEC 60695-2-1 szerint). Megfelel számos nemzetközi szabványnak és rendelkezik UL, CCC, GL, CSA és UKCA tanúsítványokkal is.
Schneider Electric TeSys Mini-Vario - VCF2 - Komplett fő - és vészleállító kapcsoló 40A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Termék típus: Vészleállító szakaszoló kapcsoló
Műszaki specifikációk
Eszköz összetétele: Kapcsoló, Fogantyú
Szerelési mód: Fogantyú: ajtóra, Kapcsoló: ajtóra
Rögzítési mód: 4 csavarral a fogantyú számára
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-3), 15 kW 500 V-nál (AC-3), 18.5 kW 500 V-nál (AC-23A), 5.5 kW 230...240 V-nál (AC-3), 7.5 kW 230...240 V-nál (AC-23A), 15 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegőben mérhető termikus áram [Ith]: 40 A
Hagyományos zárt termikus áram [Ithe]: 32 A
Kapcsolási képességek
Bekapcsolási képesség (I Rms): 400 A 400 V-nál AC-21A, 400 A 400 V-nál AC-22A, 400 A 400 V-nál AC-23A
Megszakítási képesség: 320 A 400 V-nál (AC-21A), 320 A 400 V-nál (AC-22A), 320 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 50 A aM, 10 kA 400 V-nál - társított biztosíték 50 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati áram [Icw]: 480 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Fizikai jellemzők
Szigetelésre alkalmas: Igen
Hálózat típus: AC, DC
Szakaszos üzem osztály: 30
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lezárás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC terminál csatlakozás: Áramkör: csavaros kapocs 10 mm² - tömör, Áramkör: csavaros kapocs 6 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Áramkör: 2.1 N.m - csavaros kapcsokon
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, CCC, GL, CSA, UKCA
Védettségi fokozat: IP20 IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) IEC 60068-2-27 szerint
Környezeti hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
