A Schneider Electric TeSys VARIO VCF1 egy rendkívül hatékony és magas minőségű vészleállító főkapcsoló, amely kimondottan ipari alkalmazásokhoz lett tervezve. Ez a 32A-es terhelhetőségű, 3P (három pólusú) vészleállító kapcsoló ideális választás olyan környezetekben, ahol gyors és megbízható áramkör-megszakítás szükséges vészhelyzet esetén.

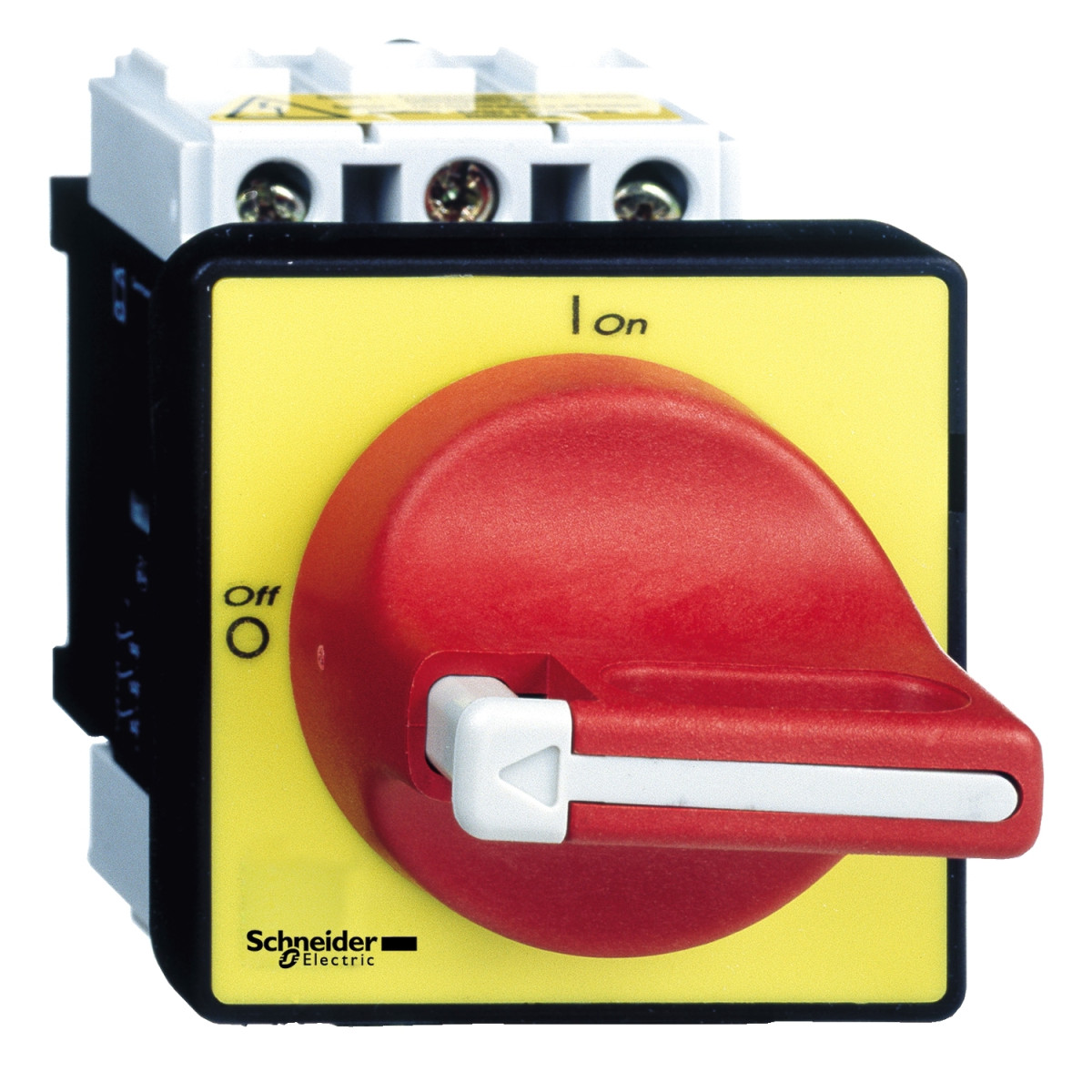

A TeSys VARIO család részeként a VCF1 modell ajtóra történő rögzítésre lett kialakítva, így tökéletesen illeszkedik a modern kapcsolószekrények és elosztók elülső részébe. A készülék feltűnő megjelenésével - piros forgókar a sárga előlappal - már messziről is jól látható és könnyen azonosítható vészhelyzetben. A kapcsoló direkt forgókaros működtetésű, amely négy csavarral rögzíthető az ajtóra, biztosítva a stabil és megbízható működést még ipari környezetben is. A termék IP20-as védettséget biztosít az alapkészülék esetében, míg az előlapi rész IP65-ös védelemmel rendelkezik, így por és nedvesség ellen is megfelelő védelmet nyújt.
Technikai specifikációit tekintve, a VCF1 kapcsoló 690V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és különböző terhelhetőségi tartományokban használható: 15 kW 690V-on (AC-23A), 11 kW 500V-on (AC-23A) vagy 400-415V-on (AC-23A), valamint 7,5 kW 500V-on vagy 690V-on (AC-3), továbbá 400-415V-on (AC-3) alkalmazások esetén. A termék névleges üzemi áramerőssége 21,8A (AC-23, 400V), hagyományos szabad levegőn mért hőáram értéke 32A, míg zárt térben ez az érték 25A. Bekapcsolási képessége 320A 400V feszültségen (AC-21A/AC-22A/AC-23A kategóriákban), kikapcsolási képessége pedig 250A 400V feszültségnél (AC-21A/AC-22A/AC-23A). A feltételes rövidzárlati áram 10kA 400V-nál (35A aM vagy gG biztosítékkal), a rövidzárlati bekapcsolási képesség 1kA 400V csúcsértéknél, míg a rövidzárlati tartási képesség 384A 400V-nál 1 másodperc időtartamig.
A VCF1 kapcsoló kiemelkedő tulajdonsága a kivételes mechanikai és elektromos élettartam: 100.000 kapcsolási ciklus mechanikai tartósság és 100.000 ciklus AC-21 vagy 30.000 ciklus DC-1...5 elektromos tartósság. A kapcsoló forgókarja 1-3 lakattal lezárható (4-8 mm-es lakatszárakkal), és 0-1 jelöléssel rendelkezik. A készülék megfelel az IEC 60947-3 szabványnak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, CCC, GL és UKCA minősítéseket. Az üzemi hőmérséklet tartománya -20 és +50 °C között van, és 960 °C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabvány szerint.
Schneider Electric TeSys Mini-Vario - VCF1 - Komplett fő - és vészleállító kapcsoló 32A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövid neve: VCF
Terméktípus: Vészleállító szakaszoló kapcsoló
Kiegészítő jellemzők
Eszköz összetétel: Kapcsoló, Forgókar
Rögzítési mód: Forgókar: ajtóra, Kapcsoló: ajtóra
Szerelési módszer: 4 csavarral a forgókarhoz
Teljesítményszint: Nagy teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban:
11 kW 500 V-nál (AC-23A)
15 kW 690 V-nál (AC-23A)
7.5 kW 500 V-nál (AC-3)
7.5 kW 690 V-nál (AC-3)
1.5 kW 230...240 V-nál (AC-3)
5.5 kW 230...240 V-nál (AC-23A)
11 kW 400...415 V-nál (AC-23A)
7.5 kW 400...415 V-nál (AC-3)
Névleges üzemi áram: 21.8 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért hőáram: 32 A
Hagyományos zárt térben mért hőáram: 25 A
Bekapcsolási képesség (I Rms):
320 A 400 V-nál AC-21A
320 A 400 V-nál AC-22A
320 A 400 V-nál AC-23A
Megszakítási képesség:
250 A 400 V-nál (AC-21A)
250 A 400 V-nál (AC-22A)
250 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áram:
10 kA 400 V-nál - társított biztosíték 35 A aM
10 kA 400 V-nál - társított biztosíték 35 A gG
Névleges rövidzárlati bekapcsolási képesség: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati tartási képesség: 384 A 400 V-nál időtartam: 1 s
Névleges impulzus tartófeszültség: 8 kV
Működési jellemzők
Leválasztásra alkalmas: Igen
Hálózat típusa: DC, AC
Szakaszos üzemelés osztálya: 30
Vezérlés típusa: Forgókaros
Forgókar szerelési stílus: Közvetlen
Kar színe: Piros
Kar előlapi színe: Sárga
Forgókar lakatolás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam:
100000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakoztatás
IEC terminál csatlakozás:
Áramkör: csavaros csatlakozó kapcsok 10 mm² - tömör
Áramkör: csavaros csatlakozó kapcsok 6 mm² - flexibilis - kábelvéggel
Meghúzási nyomaték: Áramkör: 2.1 N.m - csavaros csatlakozó kapcsokon
Fizikai jellemzők
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: UL, CSA, CCC, GL, UKCA
Védettségi fokozat: IP20 megfelelően az IEC 60529 szabványnak, IP65
Védő kezelés: TC
Mechanikai ellenállás:
Rezgések 10...150 Hz (1 gn) megfelelően az IEC 60068-2-6 szabványnak
Ütések 11 ms (30 Gn) megfelelően az IEC 60068-2-27 szabványnak
Környezeti működési hőmérséklet: -20…50 °C
Tűzállóság: 960 °C megfelelően az IEC 60695-2-1 szabványnak
Kompatibilitási kód: Fő szakaszoló kapcsoló
