A Schneider Electric TeSys Mini-Vario VCF02 egy kiváló minőségű vészleállító főkapcsoló, amely ipari alkalmazásokhoz és vezérlőrendszerekhez készült, kifejezetten az EN/IEC szabványoknak megfelelő biztonságos leállítási műveletekhez. Ez a 12 amperes kapcsoló ideális választás, ha megbízható és biztonságos megoldásra van szükséged gépek, berendezések vészleállításához vagy karbantartás előtti leválasztásához.
A TeSys VARIO termékcsalád részeként a VCF02 modell egyesíti a magas teljesítményt a megbízható működéssel. A készülék 3 pólusú kialakítással rendelkezik, 3 NO (alaphelyzetben nyitott) érintkezővel, és 690V AC 50/60 Hz névleges üzemi feszültséggel bír. Teljesítménye különböző üzemmódokban és feszültségszinteken változó: 1,5 kW (230-240V) és 3 kW (400-415V) között AC-3 módban, illetve 3 kW (230-240V) és 7,5 kW (690V) között AC-23A módban. Ez a sokoldalúság lehetővé teszi, hogy különböző alkalmazásokban használd, a kisebb gépektől a nagyobb ipari berendezésekig.

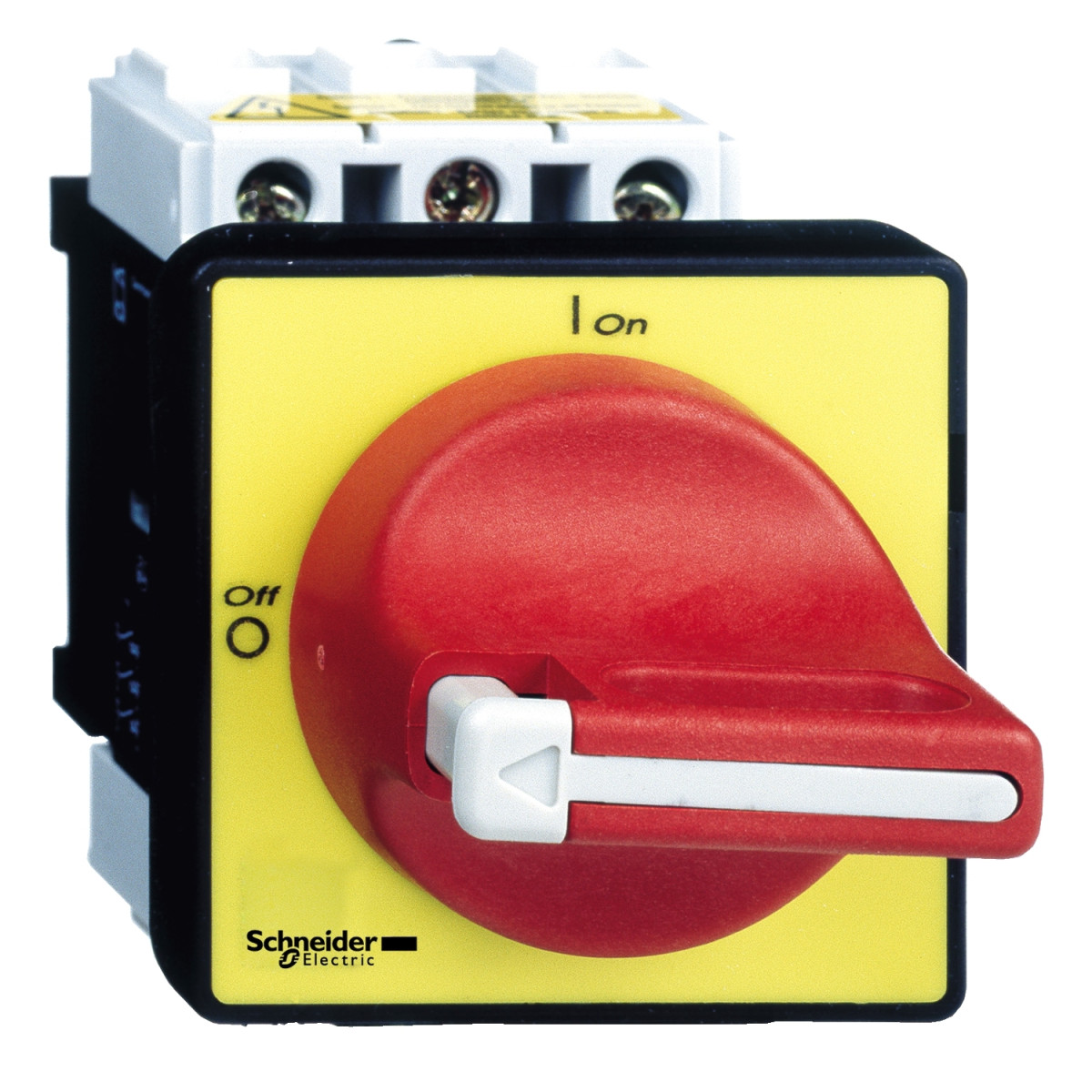

A készülék egyik legfontosabb jellemzője az ajtóra történő szerelhetőség. Mind a kapcsoló, mind a piros színű, sárga előlappal rendelkező forgókar az ajtóra szerelhető, 4 csavaros rögzítéssel. Ez a kialakítás nemcsak a könnyű hozzáférhetőséget biztosítja, hanem az IP65 védettséget is, miközben a kapcsoló belső része IP20 védelemmel rendelkezik az IEC 60529 szabvány szerint. A forgókar könnyen felismerhető piros színe és a sárga előlap egyértelmű vizuális jelzést ad a vészleállító funkcióról, amely kritikus lehet vészhelyzet esetén.
A VCF02 modell kiemelkedő szakítóképességgel rendelkezik, 120A 400V feszültségen AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A 10 kA feltételes zárlati áram 400V-on (12A aM vagy gG biztosítékkal kombinálva) és a 8 kV névleges lökőfeszültség-állóság tovább növeli a berendezés védelmét. A mechanikai és elektromos tartósság is figyelemreméltó: a kapcsoló 100.000 ciklust képes teljesíteni AC-21 módban, valamint 30.000 ciklust különböző DC üzemmódokban, ami hosszú élettartamot biztosít még gyakori kapcsolás esetén is.
A termék sokoldalúságát tovább növeli, hogy mind AC, mind DC hálózatokhoz használható, és lehetőséget biztosít 1-3 darab 4-8 mm átmérőjű lakat felhelyezésére a forgókaron, ami megakadályozza a berendezés illetéktelen bekapcsolását karbantartás vagy javítás során. A 0-1 jelölés egyértelműen mutatja a kapcsoló állapotát, segítve a biztonságos üzemeltetést.
A csatlakoztatás rugalmassága is kiemelkedő: a tápáramkörhöz csavaros szorítókapcsokkal csatlakoztatható, amely 10 mm² tömör vagy 6 mm² hajlékony (érvéghüvelyes) vezetékeket fogad, 2,1 Nm meghúzási nyomatékkal. Az üzemi hőmérséklet-tartomány -20°C és +50°C között van, ami a legtöbb ipari környezetben megfelelő működést biztosít.
A Schneider Electric TeSys Mini-Vario VCF02 kompakt méretekkel rendelkezik (60x60 mm alapméret, 74 mm magasság), így könnyen beilleszthető kisebb vezérlőszekrényekbe is. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük UL, CCC, GL, CSA és UKCA, ami biztosítja a globális megfelelőséget. Mindezek a tulajdonságok együttesen teszik a VCF02 modellt ideális választássá, ha megbízható, biztonságos és könnyen kezelhető vészleállító főkapcsolóra van szükséged ipari környezetben.
Schneider Electric TeSys Mini-Vario - VCF02 - Komplett fő - és vészleállító kapcsoló 12A, ajtóra, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövidnév: VCF
Terméktípus: Vészleállító kapcsoló leválasztó
Összetétel és szerelés
Eszköz összetétele: Kapcsoló és forgókar
Szerelési felület: Forgókar: ajtóra, Kapcsoló: ajtóra
Szerelési mód: 4 csavarral a forgókarhoz
Teljesítmény szint: Magas teljesítmény
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 3 kW 400...415 V (AC-3), 4 kW 500 V (AC-3), 1,5 kW 230...240 V (AC-3), 5,5 kW 500 V (AC-23A), 5,5 kW 690 V (AC-3), 7,5 kW 690 V (AC-23A), 3 kW 230...240 V (AC-23A), 4 kW 400...415 V (AC-23A)
Névleges üzemi áram: 8,1 A AC-23 Ue: 400 V
Hagyományos szabad levegős termikus áram: 12 A
Hagyományos zárt termikus áram: 10 A
Szakítóképesség
Bekapcsolási képesség (I Rms): 120 A 400 V AC-21A, 120 A 400 V AC-22A, 120 A 400 V AC-23A
Megszakítóképesség: 120 A 400 V (AC-21A), 120 A 400 V (AC-22A), 120 A 400 V (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V - társított biztosíték 12 A aM, 10 kA 400 V - társított biztosíték 12 A gG
Névleges rövidzárlati bekapcsolóképesség: 1 kA 400 V-nál Ipeak esetén
Névleges rövididejű áramtűrés: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Működtető és megjelenés
Leválasztási alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgókar
Forgókar szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapjának színe: Sárga
Forgókar lakattal zárhatósága: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Tartósság
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1, 30000 ciklus DC-2, 30000 ciklus DC-3, 30000 ciklus DC-4, 30000 ciklus DC-5
Csatlakozások
IEC terminál csatlakozás: Tápáramkör: csavaros szorítókapcsok 10 mm² - tömör, Tápáramkör: csavaros szorítókapcsok 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - csavaros szorítókapcsokon
Méretek
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, CCC, GL, CSA, UKCA
Védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6 szabványnak, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27 szabványnak
Környezeti működési hőmérséklet: -20...50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1 szabványnak
Kompatibilitási kód: Főkapcsoló leválasztó
