A Schneider Electric TeSys Mini-Vario sorozatba tartozó VCF01GEGP egy kiváló minőségű, tokozott vészkapcsoló szakaszoló, amely kifejezetten ipari környezetben való használatra lett tervezve. Ez a magas teljesítményű készülék tökéletes választás olyan alkalmazásokhoz, ahol a megbízható vészleállítás és a biztonságos leválasztás kulcsfontosságú követelmény.
A VCF01GEGP modell 3 pólusú kialakítással rendelkezik, amely 16A konvencionális zárt hőáramot biztosít. A készülék 690V AC névleges üzemi feszültséggel és 11A névleges üzemi árammal (AC-23A kategória esetén 400V-on) működik. Teljesítmény tekintetében 5,5 kW (AC-23 kategória) vagy 4 kW (AC-3 kategória) névleges üzemi teljesítményt biztosít 400V feszültségen. A készülék 8 kV névleges lökőfeszültség-állósággal rendelkezik, így kiváló védelmet nyújt feszültségcsúcsok ellen is.

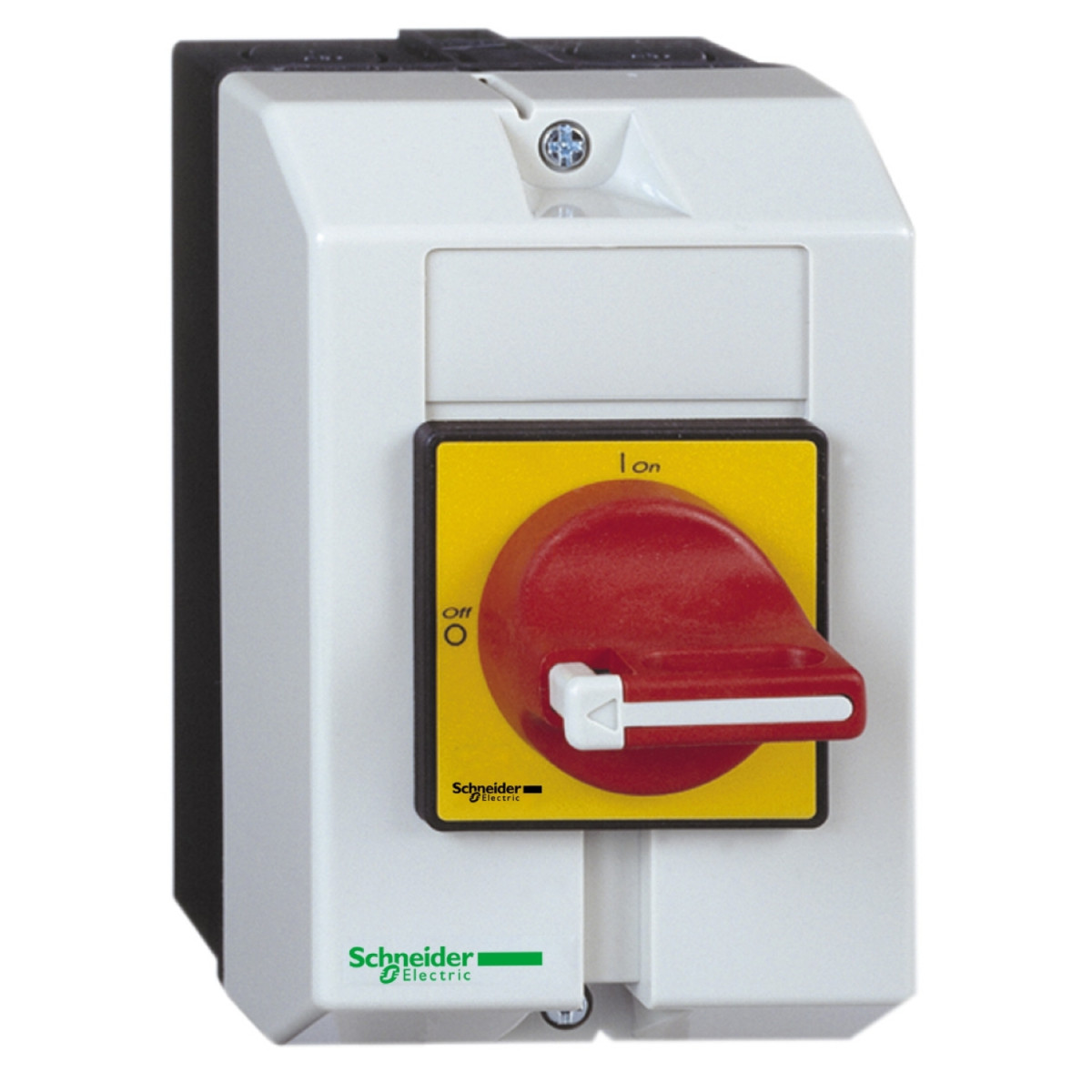

A TeSys VARIO VCF01GEGP vészkapcsoló szakaszoló piros forgófogantyúval és sárga előlappal rendelkezik, amely jól láthatóvá teszi a vészleállító funkciót. A kapcsoló 1-3 darab, 4-8 mm átmérőjű lakattal lezárható, ami tovább növeli a biztonságot és megakadályozza a jogosulatlan kapcsolást. Az IP65-ös védettségi fokozat biztosítja, hogy a készülék por és vízsugár ellen védett legyen, így mostoha környezeti feltételek mellett is megbízhatóan működik a -20°C és +50°C közötti hőmérséklet-tartományban.
A szakaszoló kiváló mechanikai robusztussággal rendelkezik: ellenáll a 10-150 Hz frekvenciatartományú rezgéseknek (1 gn) az IEC 60068-2-6 szabvány szerint, valamint a 11 ms időtartamú ütéseknek (30 Gn) az IEC 60068-2-27 szabvány szerint. A készülék mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig ugyancsak 100 000 ciklus AC-21 kategóriában és 30 000 ciklus DC-1...5 kategóriában.
A VCF01GEGP modell kiváló kapcsolási képességekkel rendelkezik: 200A megszakítási képesség AC-21A, AC-22A és AC-23A kategóriákban 400V-on, valamint 1 kA névleges zárlati bekapcsolási képesség 400V-on csúcsértékben. A készülék méretei: 146 mm magasság, 90 mm szélesség és 131 mm mélység. A fogantyú előlapjának mérete 60 x 60 mm.
A bekötést tekintve a készülék csavaros szorítókapcsokkal van ellátva, amelyek 2,5-4 mm² rugalmas vezetékek fogadására alkalmasak kábelvéggel. A tápáramkörök, a védőföld és az árnyékoló kábel földelése egyaránt csatlakoztatható. A csavaros kapcsok ajánlott meghúzási nyomatéka 2,1 Nm. A termék tűzállósága 960°C az IEC 60595-2-1 szabvány szerint, ami tovább növeli a biztonságot ipari környezetben.
Schneider Electric TeSys Mini-Vario - VCF01GEGP - tokozott vészkapcsoló szakaszoló, 16A, IP65 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Termék típusa: Tokozott vészleállító szakaszoló kapcsoló
Teljesítmény szint: Magas teljesítmény
Pólusok: 3P
Vezérlési típus: Forgófogantyú
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgófogantyú lakattal zárható: 1-3 lakat 4...8 mm
Elektromos jellemzők
Jelölés: 0 - 1
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Konvencionális zárt hőáram [Ithe]: 16 A
Névleges üzemi áram [Ie]: 11 A (AC-23A) 400 V-on
Névleges üzemi teljesítmény W-ban: 5,5 kW 400 V-on (AC-23)
4 kW 400 V-on (AC-3)
Megszakítási osztály: 30
Bekapcsolási képesség (I rms): 200 A 400 V-on AC-21A
200 A 400 V-on AC-22A
200 A 400 V-on AC-23A
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-on csúcsértékben
Névleges rövid idejű zárlati áramerősség [Icw]: 300 A 400 V-on időtartam: 1 s
Névleges feltételes zárlati áram: 10 kA 400 V-on - kapcsolódó biztosíték 20 A aM
10 kA 400 V-on - kapcsolódó biztosíték 20 A gG
Megszakítási képesség: 200 A 400 V-on (AC-21A)
200 A 400 V-on (AC-22A)
200 A 400 V-on (AC-23A)
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21
30000 ciklus DC-1...5
Környezeti jellemző: Standard környezet
Szigetelésre alkalmas: Igen
Mechanikai jellemzők
Csatlakozások - kapcsok: Tápáramkör: csavaros szorítókapcsok 2,5...4 mm² - rugalmas - kábelvéggel
Védőföld: csavaros szorítókapcsok 2,5...4 mm² - rugalmas - kábelvéggel
Árnyékoló kábel föld: kábelbilincsek
Meghúzási nyomaték: 2,1 N.m - csavaros szorítókapcsok esetén
Tűzállóság: 960 °C az IEC 60595-2-1 szerint
Fogantyú előlap mérete: 60 x 60 mm
Magasság: 146 mm
Szélesség: 90 mm
Mélység: 131 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1
IEC 60204
Védőkezelés: TC
IP védettségi fokozat: IP65 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti üzemi hőmérséklet: -20…50 °C
