A Schneider Electric TeSys VARIO sorozatú VCD2 típusú kompakt főkapcsoló és vészleállító egy kiváló minőségű, nagy teljesítményű kapcsolóeszköz, amely ideális ipari alkalmazások biztonságos áramtalanítására és vészhelyzetben történő gyors leállítására. Ez a 3 pólusú, 40A terhelhetőségű kapcsoló tökéletes megoldás gyártósorok, gépek és berendezések biztonságos üzemeltetéséhez, ahol kulcsfontosságú a megbízható áramkör-megszakítás és a vészhelyzeti leállítási funkció.
A TeSys VARIO VCD2 kapcsoló kiemelkedő műszaki paraméterei garantálják a hosszú élettartamot és a megbízható működést. A készülék 690V AC 50/60 Hz névleges üzemi feszültségen működik, 40A konvencionális szabad levegős hőárammal és 32A zárt térben mért hőárammal rendelkezik. Különböző alkalmazási kategóriákban is kiváló teljesítményt nyújt: AC-23A kategóriában 29A névleges üzemi áramot biztosít 400V-on, míg motorvezérlésre alkalmas AC-3 kategóriában 11 kW teljesítményt képes kapcsolni 400-415V-on. A kapcsoló bekapcsolási kapacitása 400A, míg kikapcsolási kapacitása 320A 400V-on, ami biztosítja a biztonságos működést még nagy terhelés esetén is. A készülék 10 kA feltételes zárlati áramot képes elviselni 400V-on, ha 50A aM vagy gG biztosítóval van védve.

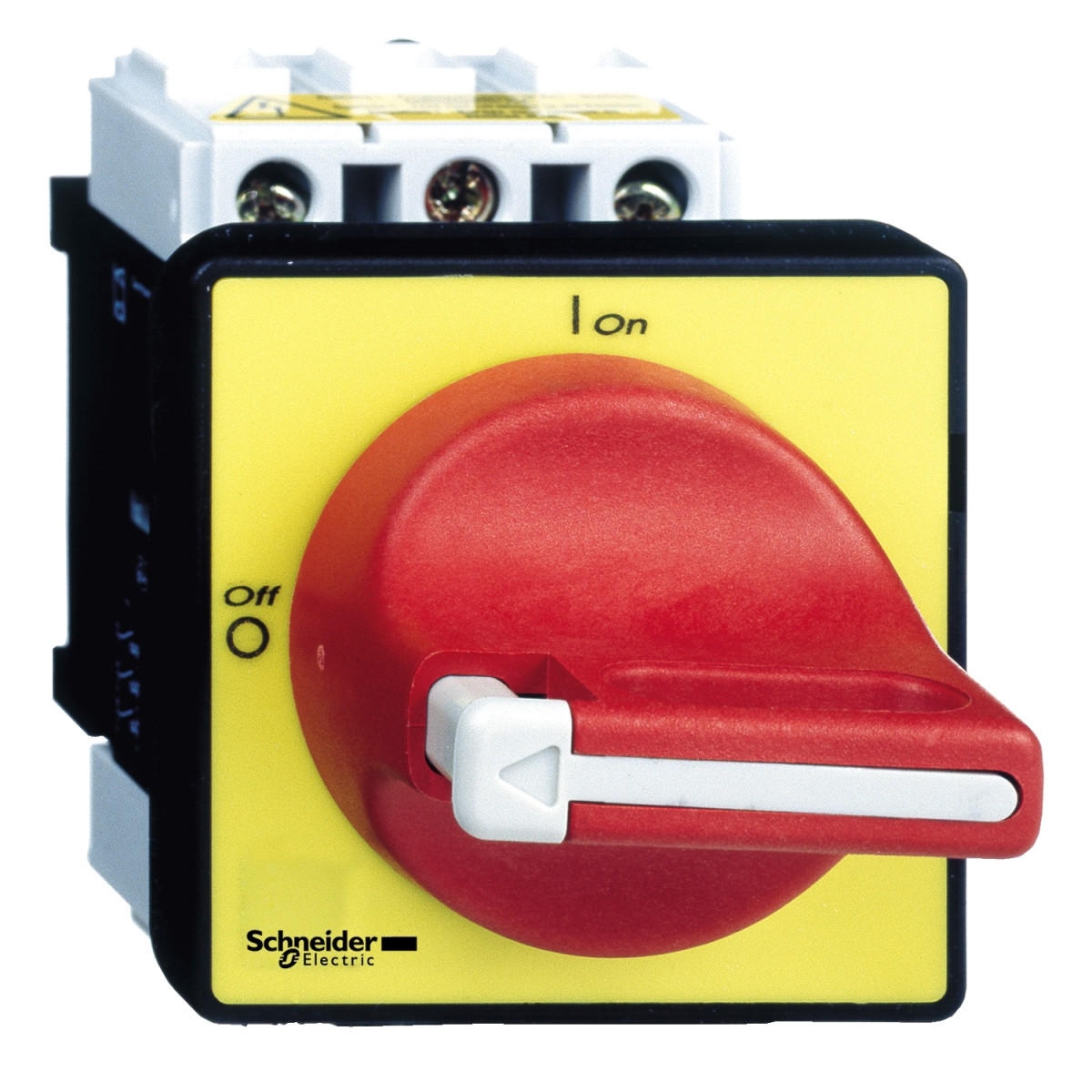

A Schneider Electric VCD2 kapcsoló mechanikai kialakítása rendkívül felhasználóbarát és biztonságos. Az eszköz ajtóra szerelhető, egyetlen 22,5 mm átmérőjű furattal rögzíthető, így könnyen integrálható meglévő rendszerekbe is. A piros forgókapcsoló sárga előlappal rendelkezik, ami megfelel a nemzetközi biztonsági előírásoknak, és jól láthatóan jelzi a vészleállító funkciót. A kapcsoló 1-3 lakattal lezárható (4-8 mm átmérőjű lakatokkal), ami megakadályozza az illetéktelen működtetést és lehetővé teszi a biztonságos karbantartást. A 0-1 jelölés egyértelműen mutatja a kapcsoló állapotát. Az IP20-as belső védettség mellett a kezelőszerv IP65-ös védettsége biztosítja, hogy a kapcsoló még ipari környezetben is megbízhatóan működjön.
A TeSys VARIO VCD2 kapcsoló kiemelkedő tartósságát a 100 000 ciklusos mechanikai élettartam és az AC-21 kategóriában szintén 100 000 ciklusos elektromos élettartam garantálja. A készülék -20°C és +50°C közötti üzemi hőmérséklet-tartományban használható, és kiváló mechanikai robusztussággal rendelkezik: 10-150 Hz közötti rezgésnek (1 gn) és 11 ms időtartamú (30 Gn) ütéseknek is ellenáll az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint. A kapcsoló mind AC, mind DC hálózatok kapcsolására alkalmas, és szigetelési feszültsége 8 kV. A csatlakoztatás csavaros kapcsokkal történik, amelyek tömör vezetékek esetén 10 mm², hajlékony, érvéghüvelyes vezetékek esetén 6 mm² keresztmetszetig használhatók. A kapcsoló kompakt méretű, 60 x 60 mm-es alappal és 74 mm-es magassággal rendelkezik, szélessége mindössze 60 mm.
Schneider Electric TeSys Mini-Vario - VCD2 - Komplett fő - és vészleállító kapcsoló 40A, ajtóra, 22.5mm műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCD
Termék típusa: Vészleállító kapcsoló-leválasztó
Eszköz felépítése
Eszköz összetétele: Fogantyú, Kapcsoló
Szerelési támogatás: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési módszer: Furat 22,5 mm-es fogantyúval
Teljesítmény szint: Magas teljesítmény
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 690 V-on (AC-3), 15 kW 690 V-on (AC-23A), 11 kW 400...415 V-on (AC-3), 15 kW 500 V-on (AC-3), 18,5 kW 500 V-on (AC-23A), 5,5 kW 230...240 V-on (AC-3), 7,5 kW 230...240 V-on (AC-23A), 15 kW 400...415 V-on (AC-23A)
Névleges üzemi áram: 29 A AC-23 Ue: 400 V
Konvencionális szabad levegős hőáram: 40 A
Konvencionális zárt térben mért hőáram: 32 A
Bekapcsolási kapacitás (I Rms): 400 A 400 V-on AC-21A, 400 A 400 V-on AC-22A, 400 A 400 V-on AC-23A
Kikapcsolási kapacitás: 320 A 400 V-on (AC-21A), 320 A 400 V-on (AC-22A), 320 A 400 V-on (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-on - társított biztosíték 50 A aM, 10 kA 400 V-on - társított biztosíték 50 A gG
Névleges zárlati bekapcsolási kapacitás: 1 kA 400 V-on csúcsnál
Névleges rövid idejű áram: 480 A 400 V-on időtartam: 1 s
Névleges impulzus feszültség: 8 kV
Fizikai jellemzők
Szigetelési alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzemelési osztály: 30
Vezérlés típusa: Forgókapcsoló
Forgókapcsoló szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapi színe: Sárga
Forgókapcsoló lakatozás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC terminál csatlakozás: Tápáramkör: csavaros szorító 10 mm² - tömör, Tápáramkör: csavaros szorító 6 mm² - rugalmas - kábelkupakkal
Meghúzási nyomaték: Tápáramkör: 2,1 Nm - csavaros szorítón
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Termék súly: 0,215 kg
Környezeti paraméterek
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, GL, CCC, CSA, UKCA
Védelmi fokozat: IP20 az IEC 60529 szerint, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütés 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet működés közben: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-leválasztó
