A Schneider Electric TeSys VARIO sorozatba tartozó VCD02 fő- és vészleállító kapcsoló egy kiváló minőségű, professzionális villamos kapcsolóeszköz, amely ipari alkalmazásokhoz lett kifejlesztve. Ez a kompakt kialakítású, ajtóra szerelhető kapcsoló tökéletes választás olyan környezetben, ahol fontos a gyors és biztonságos áramtalanítási lehetőség.

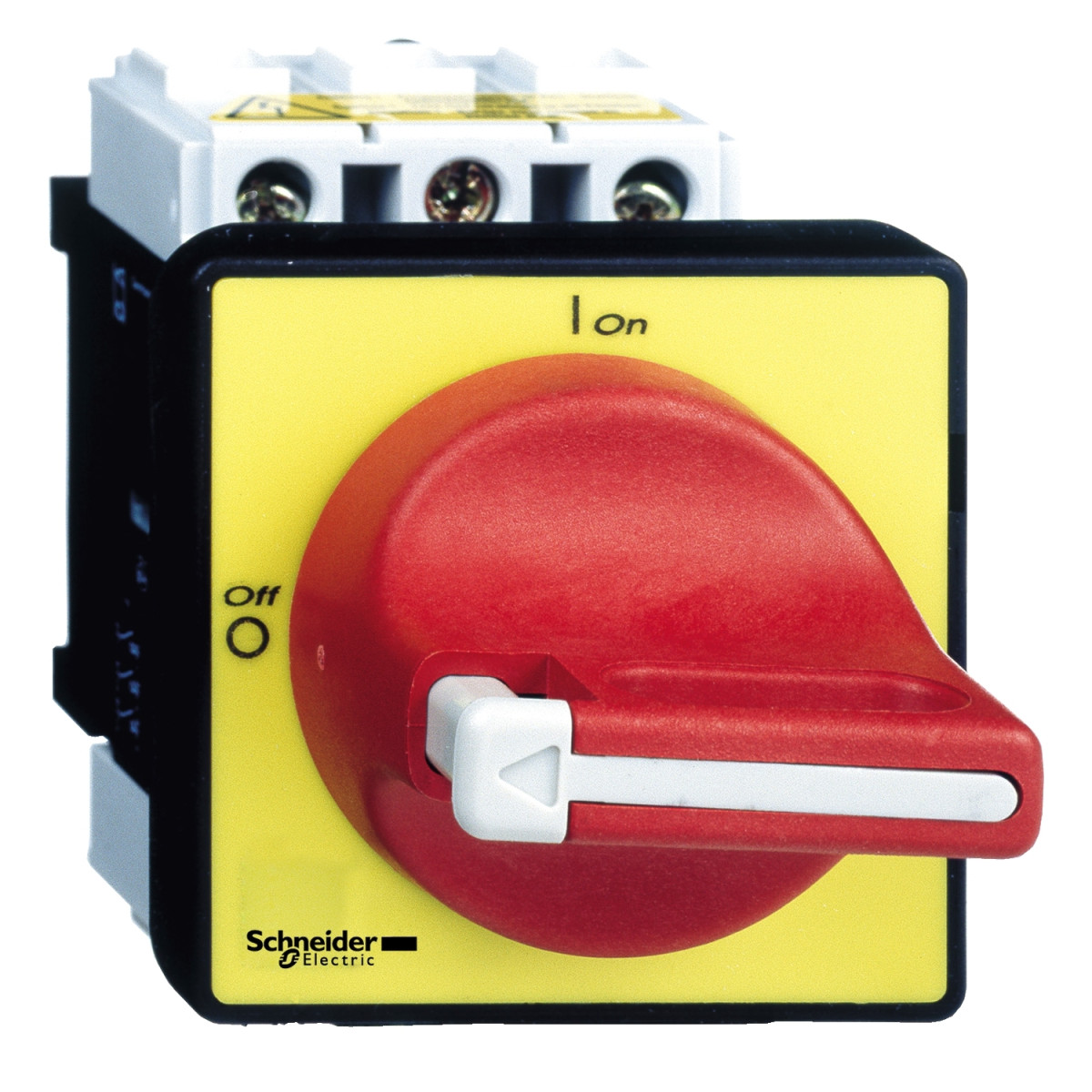

A VCD02 jelű készülék egy 3-pólusú, 12A névleges áramerősségű kapcsoló, amely ajtóra történő szereléshez lett kialakítva. A 22,5 mm átmérőjű rögzítőfuraton keresztül egyszerűen és stabilan rögzíthető az elosztószekrény vagy kapcsolószekrény ajtajára. A kapcsoló elülső része feltűnő piros forgókarral és sárga előlappal rendelkezik, ami kiemeli a vészleállítási funkcióját és jól láthatóvá teszi azt. A készülék 0-1 pozíciójelzéssel van ellátva, továbbá lehetőséget biztosít 1-3 darab, 4-8 mm átmérőjű lakat felhelyezésére, így a kapcsoló lezárására és a nem kívánt működtetés megakadályozására.
Műszaki paramétereit tekintve a TeSys VCD02 kapcsoló 690V AC névleges üzemi feszültséggel rendelkezik 50/60 Hz frekvencián. A kapcsoló 3 NO (normally open, alaphelyzetben nyitott) érintkezővel rendelkezik, és alkalmas mind AC, mind DC hálózatok kapcsolására. A termék teljesítménye különböző üzemi kategóriákban: 400-415V-on 3 kW (AC-3) illetve 4 kW (AC-23A), 500V-on 4 kW (AC-3) illetve 5,5 kW (AC-23A), 230-240V-on 1,5 kW (AC-3) illetve 3 kW (AC-23A), valamint 690V-on 5,5 kW (AC-3) illetve 7,5 kW (AC-23A) teljesítményt képes kapcsolni. A kapcsoló névleges üzemi árama 8,1A AC-23 400V-nál, konvencionális szabad levegőn mérhető termikus árama 12A, míg zárt térben 10A.
A VCD02 kiemelkedő zárlatbírási jellemzőkkel is rendelkezik: 120A megszakítóképességgel bír 400V-on AC-21A, AC-22A és AC-23A kategóriában, valamint 10 kA feltételes zárlati áramot képes elviselni 400V-on 12A aM vagy 12A gG biztosítóval társítva. A kapcsoló rövididejű zárlati árama 300A 400V-on 1 másodpercig, lökőfeszültség-állósága pedig 8 kV. Mechanikai élettartama kiemelkedően magas, 100.000 kapcsolási ciklust biztosít, míg villamos élettartama AC-21 kategóriában ugyancsak 100.000 ciklus, DC kategóriákban (DC-1, DC-2, DC-3, DC-4, DC-5) pedig 30.000 ciklus.
A készülék csatlakoztatása csavaros kapcsokkal történik, tömör vezetékhez 10 mm², hajlékony vezetékhez (érvéghüvellyel) 6 mm² keresztmetszetig. A kapcsok meghúzási nyomatéka 2,1 Nm. A kapcsoló kompakt méretei - 60 x 60 mm alaplap, 74 mm magasság - lehetővé teszik a helytakarékos elhelyezést, miközben IP20 (kapcsoló) és IP65 (előlap) védettséget biztosítanak. A termék széles, -20°C és +50°C közötti üzemi hőmérséklet-tartományban használható, és kiemelkedő mechanikai robusztussággal rendelkezik: ellenáll a 10-150 Hz közötti, 1 gn amplitúdójú rezgéseknek és a 11 ms időtartamú, 30 gn erősségű ütéseknek.
Schneider Electric TeSys Mini-Vario - VCD02 - Komplett fő - és vészleállító kapcsoló 12A, ajtóra, 22.5mm műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: VCD
Terméktípus: Vészleállító főkapcsoló
Műszaki részletek
Készülék összetétele: Kapcsoló és forgókar
Szerelési támasz: Forgókar: ajtó, Kapcsoló: ajtó
Szerelési mód: 22,5 mm átmérőjű furat a forgókarhoz
Teljesítményszint: Kiváló teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 3 kW 400...415 V-nál (AC-3), 4 kW 500 V-nál (AC-3), 1,5 kW 230...240 V-nál (AC-3), 5,5 kW 500 V-nál (AC-23A), 5,5 kW 690 V-nál (AC-3), 7,5 kW 690 V-nál (AC-23A), 3 kW 230...240 V-nál (AC-23A), 4 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 8,1 A AC-23 Ue: 400 V
Konvencionális szabad léghőmérsékleti áram: 12 A
Konvencionális zárt hőmérsékleti áram: 10 A
Terhelhetőség
Bekapcsolási képesség (I Rms): 120 A 400 V-nál AC-21A, 120 A 400 V-nál AC-22A, 120 A 400 V-nál AC-23A
Kikapcsolási képesség: 120 A 400 V-nál (AC-21A), 120 A 400 V-nál (AC-22A), 120 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 12 A aM, 10 kA 400 V-nál - társított biztosíték 12 A gG
Névleges rövidzárlat-bekapcsolási képesség: 1 kA 400 V-nál csúcsnál
Névleges rövid idejű áramállóság: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Szigetelési alkalmasság: Igen
Kivitel és használat
Hálózat típusa: DC, AC
Szakaszos üzemidő osztály: 30
Vezérlés típusa: Forgókar
Forgókar szerelési stílus: Közvetlen
Forgókar színe: Piros
Forgókar előlapjának színe: Sárga
Forgókar lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1, 30000 ciklus DC-2, 30000 ciklus DC-3, 30000 ciklus DC-4, 30000 ciklus DC-5
Csatlakozás
IEC csatlakozó terminál: Áramkör: csavaros csatlakozókapcsok 10 mm² - tömör, Áramkör: csavaros csatlakozókapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Áramkör: 2,1 N.m - a csavaros csatlakozókapcsokon
Méret és környezet
Alap mérete: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Védettségi fokozat: IP20 megfelel az IEC 60529, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) megfelel az IEC 60068-2-6, Ütések 11 ms (30 Gn) megfelel az IEC 60068-2-27
Környezeti levegő hőmérséklete üzemelés közben: -20…50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1
Kompatibilitási kód: Fő kapcsoló-megszakító
