A Schneider Electric TeSys VARIO termékcsaládjába tartozó VCD0 vészleállító kapcsoló egy high-performance kategóriájú ipari eszköz, amely kiválóan alkalmazható gépek és berendezések fő áramkörének biztonságos leválasztására, valamint vészhelyzeti kikapcsolására. Ez a sokoldalú, 3-pólusú leválasztó kapcsoló 25A névleges áramerősséggel rendelkezik, és különösen praktikus megoldást kínál olyan helyzetekben, ahol a biztonság és a megbízhatóság elsődleges szempont.

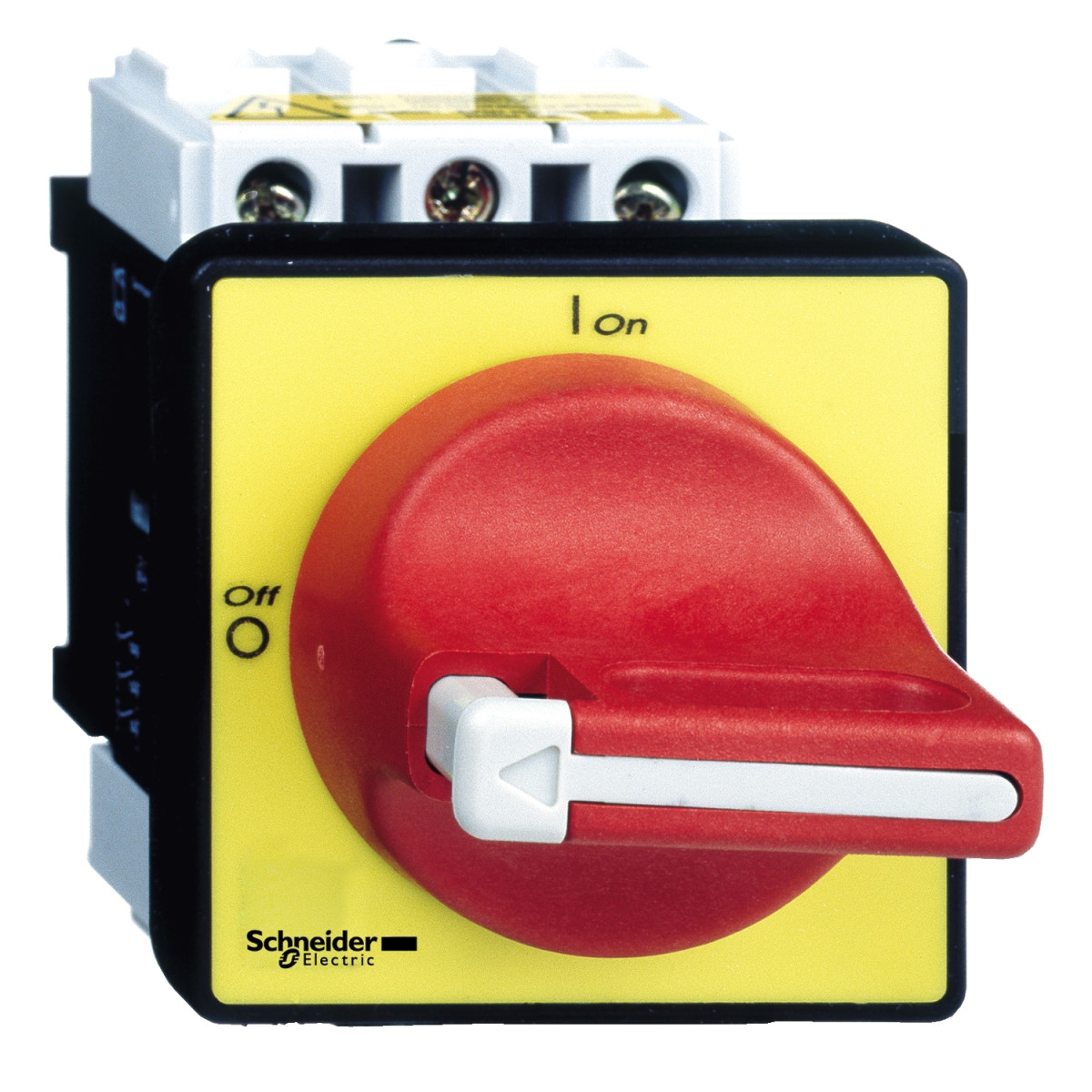

A VCD0 fő és vészleállító kapcsoló könnyen felszerelhető ajtóra, mindössze egyetlen 22,5 mm átmérőjű furatot igényel a rögzítéshez. A feltűnő piros forgókar és a sárga előlap kombinációja intuitív használatot biztosít, valamint azonnali vizuális visszajelzést ad a kapcsoló állapotáról. A 0-1 jelzés egyértelműen mutatja a ki- és bekapcsolt állapotot. A kapcsoló padlózható funkciójának köszönhetően 1-3 lakattal (4-8 mm átmérőjűek) lezárható, így megakadályozható a jogosulatlan vagy véletlen működtetés, ami különösen hasznos karbantartási munkálatok során.
Ami a műszaki paramétereket illeti, a TeSys VARIO VCD0 kiemelkedő teljesítményt nyújt. 690V AC névleges üzemi feszültséggel rendelkezik, és széles teljesítménytartományt fed le: 11 kW 500V-nál (AC-23A), 15 kW 690V-nál (AC-23A), illetve különböző teljesítményszinteket kínál 230-240V, 400-415V és 500V feszültségtartományokban mind AC-3, mind AC-23A alkalmazásokban. A névleges üzemi áram 14,5A (AC-23 kategória, 400V), a hagyományos szabad levegős hőáram 25A, míg zárt térben 20A. Kiemelkedő zárási kapacitással rendelkezik: 250A 400V-nál (AC-21A, AC-22A, AC-23A kategóriákban), míg szakítóképessége 200A 400V-nál ugyanezen kategóriákban. A feltételes zárlati áram 10 kA 400V-nál, 25A aM vagy gG biztosítékkal társítva.
A kapcsoló rendkívüli tartósságot kínál: 100 000 ciklus mechanikai élettartam, valamint 100 000 ciklus AC-21 kategóriában és 30 000 ciklus DC-1...5 kategóriákban. Csatlakozás szempontjából rugalmas megoldást biztosít a teljesítményáramkörhöz: csavaros csatlakozók 10 mm² tömör vezetékekhez, illetve 6 mm² rugalmas vezetékekhez kábelszorítóval. A kapcsoló IP20 védettséggel rendelkezik, előlapja pedig IP65 védelemmel van ellátva, így nedves és poros környezetben is megbízhatóan működik. A működési hőmérséklet-tartomány -20°C-tól +50°C-ig terjed, és a kapcsoló kiváló mechanikai ellenállóképességgel bír: ellenáll a 10-150 Hz frekvenciájú (1 gn) rezgéseknek és a 11 ms időtartamú (30 Gn) ütéseknek. A VCD0 kapcsoló megfelel az IEC 60947-3 szabványnak és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, CSA, GL, UL és UKCA minősítéseket.
Schneider Electric TeSys Mini-Vario - VCD0 - Komplett fő - és vészleállító kapcsoló 25A, ajtóra, 22.5mm műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys VARIO
Eszköz rövid neve: VCD
Terméktípus: Vészleállító kapcsoló-leválasztó
Kiegészítő tulajdonságok
Eszköz összetétele: Kapcsoló, Forgókar
Felszerelési felület: Forgókar: ajtó, Kapcsoló: ajtó
Felszerelési mód: 22,5 mm átmérőjű furat a fogókarhoz
Teljesítményszint: Magas teljesítmény
Pólusszám: 3P
Érintkezők típusa és összetétele: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5,5 kW 400...415 V-nál (AC-3), 7,5 kW 500 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 14,5 A AC-23 Ue: 400 V
Hagyományos szabad levegős hőáram [Ith]: 25 A
Hagyományos zárt térben mért hőáram [Ithe]: 20 A
Bekapcsolási képesség (I Rms): 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Megszakítóképesség: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 25 A aM, 10 kA 400 V-nál - társított biztosíték 25 A gG
Névleges zárlatzárási képesség [Icm]: 1 kA 400 V-nál Ipeak-nál
Névleges rövid idejű áramtartás [Icw]: 300 A 400 V-nál időtartam: 1 s
Névleges impulzus tartófeszültség [Uimp]: 8 kV
Felhasználói jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzemviteli osztály: 30
Vezérlés típusa: Forgókar
Forgókar felszerelési stílusa: Közvetlen
Forgókar színe: Piros
Forgókar előlap színe: Sárga
Forgókar lakatozás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozás: Teljesítmény áramkör: csavaros csatlakozók 10 mm² - tömör, Teljesítmény áramkör: csavaros csatlakozók 6 mm² - rugalmas - kábelszorítóval
Meghúzási nyomaték: Teljesítmény áramkör: 2,1 N.m - csavaros csatlakozókon
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CCC, CSA, GL, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő leválasztó kapcsoló
